一、概述

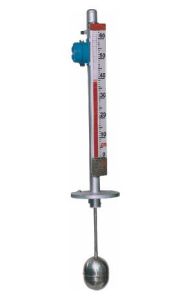

UFDZ型頂裝式磁翻柱液位計，適用於一些不便於側面安裝的各種容器內液體液位的連續測量，特別對於地下貯罐液位的測量尤為理想。
液位計可配置液位報警器和液位變送器。報警器與我廠生產的UQK-71A0型液位顯示控制儀配合，可實現遠距離液位上、下限燈光顯示和聲響報警。變送器可將液位的變化線性的轉成4-20mA。DC標準電流信號，與UQK-71B型液位顯示儀配合，可實現遠距離液位數/模顯示。
液位計類型
⑴液位計按功能可分為：基本型（就地指示）,帶報警器型和帶變送器型三種型式。
⑵按防爆等級，報警器和變送器可分為：隔爆型和本質安全型。
主要技術參數
（1）測量範圍：500-3000mm範圍內任選；
（2）指示誤差：±10mm；
（3）工作壓力：≦1.6Mpa；
（4）介質溫度：-40～300℃；
（5）介質密度：≧0.7g/cm3；
（6）連線法蘭：PN1.6 DN150，標準HGJ46-91（任選用其它標準）；
（7）接液材質：1Cr18Ni9Ti、304、316、Ti；
（8）重量。
測量範圍（mm）
500
每增加100mm
3000
重量（kg）
12
重量遞增1.2kg
42
報警器
（1）報警誤差：±5mm；
（2）輸出形式：一常開一常閉開關信號；
（3）觸點容量：24V.DC，0.3A；
（4）工作壽命：>105 次；
（5）供電電源：24V.DC；
（6）出線口：M20×1.5（內螺紋）；
（7）傳輸距離：3Km；
（8）環境溫度:-40～60℃；
（9）防爆等級：隔爆型ExdⅡBT6，防爆合格證號：8051203；
（10）外殼防護等級：IP65；
變送器
（1）量程：0～3000mm；
（2）誤差：±10mm；
（3）輸出信號：4-20mA.DC；
（4）負載阻抗：550Ω（24V.DC供電時）；
（5）供電電源：24V.DC；
（6）出線口：M20×1.5（內螺紋）；
（7）環境溫度:-40～60℃；
（8）防爆等級：ExdⅡBT6；
（9）外殼防護等級：IP65。
更多內容請訪問江蘇三普儀表有限公司網站（http://www.spjt.net）
頂裝式磁翻柱液位計
