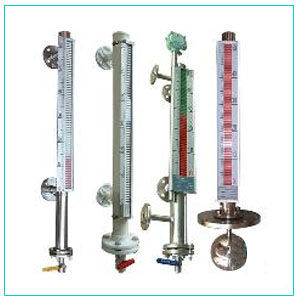

磁翻轉液位計

基本型磁翻板液位計
基本型磁翻板液位計的用途
上海美聿自控設備有限公司專業生產UHZ系列磁翻板液位計（磁翻柱液位計，磁性浮子液位計），是一種能就地顯示或帶遠傳與控制的液位計。它廣泛用於石油、化工、輕工、電力、核工業以及食品、醫療等工業中，對各種她、罐、槽、箱等容器中介質的液位進行指示和控制。
基本型磁翻板液位計的原理
MYFB-CFB型磁翻板液位計，根據浮力原理和磁性耦合作用研製而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變為紅色，當液位下降時翻柱由紅色轉變為白色，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
基本型液位計的特點
●適合容器內液體介質的液位、界面的測量。除現場指示，還可配遠傳變送器、報警開關、檢測功能齊全。
●指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要
改變角度。
●測量範圍大，不受貯槽高度的限制。
●指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
●結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
基本型磁翻板液位計的主要技術指標
●測量範圍：500~18000mm
●精確度：±5mm±10mm（高溫型）
●工作壓力：≤2.5MPa（普通型）
≤10.0MPa（高壓型）
≤32.0MPa（超高壓型）
≤2.5MPa（防腐型）
●介質密度：0.45~2g/cm3
●介質密度差：≥0.15g/cm3（測量界位）
●介質溫度：-80℃~+450℃
●介質粘度：≤0.4Pa.s，對於粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。
●環境振動：頻率≤25HZ，振幅≤0.5mm
●接口法蘭：採用化工部1997年最新頒發的HG20592~20635-97法蘭標準。
如用戶需採用其他標準（如GB、ANSI、DIN等標準）可根據用戶需要設計。
基本型磁翻板液位計的用途
MYFB系列磁翻板液位計（又稱：磁翻柱液位計或磁性浮子液位計），是一種能就地顯示或帶遠傳與控制的液位計。它廣泛用於石油、化工、輕工、電力、核工業以及食品、醫療等工業中，對各種她、罐、槽、箱等容器中介質的液位進行指示和控制。
磁翻板液位計選型
基本型磁翻板液位計訂貨必須提供
●型號規格●介質密度
●測量範圍●工作壓力
●工作溫度●材質
我們將根據您的要求定做
具體選型請參見美聿自控公司的磁翻板液位計選型手冊

磁翻板液位計結構特點：
l基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180。液位上升時，翻板由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
l上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現ON-OFF控制或報警。淮安潤中
l電遠傳
在磁浮子液位計上安裝變送器。變送器由感測器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成0~10mA或4~20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
