電子看板類型

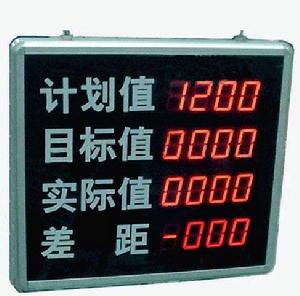

1、點陣數碼混合型 （如圖1所示）
數碼管顯示計畫產量、實際產量、差異數量、CMT的值。
不鏽鋼外框、鋼架結構、表面貼進口PVC面膜。PVC面膜顏色由客戶確定或由我方推薦。
點陣模組規格：φ5、φ4.8、φ3.7、φ3.0
單元板尺寸：488mm×122mm、384mm×96mm、304mm×76mm、256mm×64mm一個單元板可顯示四個漢字。
數碼管尺寸： 8″、5″、4″、3″、2.3″、1.0″、0.8″等

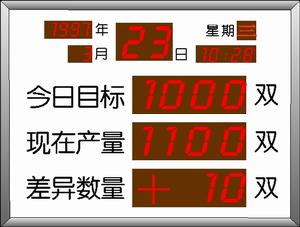

2、全點陣型 （如圖2所示）
信息內容均由點陣顯示，可顯示中英文、數字、標點及圖片等。不斷翻屏、滾動、刷新

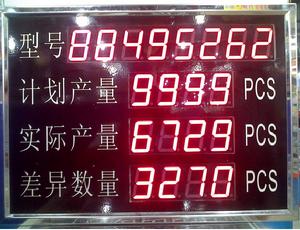

3、全數碼型 （如圖3所示）
文字部分採用絲網印刷，為固定不變的內容。採用進口PVC面膜，絲網印刷。
顯示內容均為數字，由數碼管完成。
電子看板系統的組成
電子看板系統主要由兩部分組成：看板控制器及顯示終端，控制器可連線的顯示終端包括各類顯示器，平板電視。
電子看板管理系統的主要功能
1. 傳遞生產和運送指令
在生產方式中，生產的月度計畫是集中制定的，同時需下達到各個工廠以及協作企業。而與此相對應的日生產指令只下達到最後一道工序或總裝配線，對其他工序的生產指令通過看板實現。即後道工序“在需要的時候”通過看板向前道工序去領取“所需的量”時，同時就等於向前道工序發出了生產指令。
2. 調節生產均衡
3. 改善機能
通過看板，可以發現並暴露出生產中存在的問題，從而可以立即採取相應的對策；防止過量生產和過量運送，其中要求看板必須按照既定的運用規則來使用。
“沒有看板不能生產，也不能運送。”這一規則要求看板數量減少時，則生產量也須相應減少。由於看板所表示的只是必要的量，因此通過看板的運用能夠自動防止過量生產做到適量運送。看板必須在實物上存放”，“前道工序按照看板取下的順序進行生產。”根據這一規則，作業現場的管理人員能夠對生產的優先順序能夠一目了然。並且通過觀察看板，就能知道後道工序的作業進展、庫存情況等等。
電子看板功能和流程
電子看板的功能包括任務分配顯示、領料登記、任務進度錄入和工時反饋。
總之，電子看板顯示計畫調度分配給工人和設備的任務；通過領料登記記錄物料在車間的流動歷史；通過任務進度錄入反饋信息到計畫調度；通過工時採集為財務系統提供了數據。
電子看板實現
建立在計算機網路基礎上，電子看板的實現可以通過瀏覽器/伺服器的方式實現。Web伺服器與整個車間生產管理系統共享資料庫，計畫調度分配的任務通過Web伺服器下載到作為客戶端的電子看板上，電子看板實際上就是一個瀏覽器。
總結
作為企業生產計畫和控制的運作層次，車間生產管理從上層計畫系統接受生產訂單，調度和控制生產過程，最後完成生產訂單直至產品入庫。在這個過程中車間生產管理系統提供各個環節的管理功能，現場數據採集是其中的重要功能。當工廠中有實時事件發生時，MES能及時對這些事件作出反應、報告，並用當前的準確數據對它們進行約束和處理。這種對狀態變化的迅速回響使MES能夠減少企業內部那些沒有附加值的活動，有效地指導工廠的生產運作過程，同時提高了工廠及時交貨的能力，改善了物料的流通性能，提高了生產回報率。
通過調度和任務分配，任務具體落實到個人和設備上，任務在設備上的加工進度和工時信息需要及時的反饋到計畫和調度層次，同時跟蹤物料在現場的流動記錄，這是現場數據採集必須提供的功能。計算機網路的普及為基於網路的現場數據採集提供了系統基礎。
