當管道內徑D小於50mm時,不能採用標準節流裝置,這時節流孔的入口邊緣銳利度、偏心、取壓口幾何尺寸和關閉粗糙度的影響都急劇增加,為此必須嚴格按要求加工。

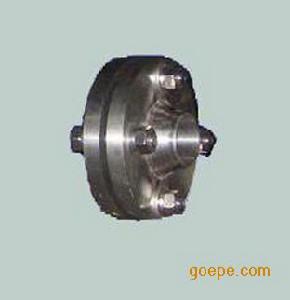

我公司生產的BYM-XG小管徑孔板,特別適用於小管徑流體的流量測量。它參照國標GB/T2624-93設計生產,它的流出係數C採用Stolz公式:
C=0.5959+0.0312β 2.1-0.1840β 8+0.0029β 2.5(106/ReD)0.75
因此它準確可靠。
適用範圍
1、 公稱直徑:25mm≤DN≤50mm(超出此範圍需標定)
2、 公稱壓力:PN≤10MPa
3、 孔徑比:0.23≤β≤0.70
0.032≤Cβ 2(1-β4) -0.5≤0.350
4、雷諾數範圍:當0.23≤β≤0.5時 40000β 2≤ReD
當0.5≤β≤0.7時 10000≤ReD
5、精度:1級
