節流孔板組的原理
流體在管道中流動時，由於孔板的局部阻力，使得流體的壓力降低，能量損耗，該現象在熱力學上稱為節流現象。該方式比採用調節閥要簡單，但必須選擇得當，否則，液體容易產生汽蝕現象，影響管道的安全運行。買節流孔板前，首先確定阻塞流壓差Δp、孔板級數、孔板壓降,計算節流孔板壓差；再次確定節流孔板的孔徑，計算節流孔板孔徑。
節流孔板的用途
節流孔板主要用於冶金行業熱軋除鱗系統。介質為水，工作溫度≤80℃的管路上，安裝在最小流量閥的出口或除鱗噴射閥高壓預充水的管路上，起調節介質流量降低壓力的作用。
節流孔板的特點
1、 多段均衡降壓，無衝擊、無振動。
2、 零件全部採用2Cr13不鏽鋼，經調質處理後，耐腐蝕性能好、抗沖刷性能強等優點。
3、出口採用放散管結構，減小了出口介質的流速，對管道的衝擊力小。
4、結構簡單、緊奏。密封性能好，噪音小。
主要性能規範
| 公稱壓力 PN(MPa) | 出口壓力 PN(MPa) | 試驗壓力 Ps (MPa) | 工作溫度 | 適用介質 | |
| 密 封 | 強 度 | ||||
| 20.0 | 1.6 | 22.0 | 30.0 | ≤60?C | 水 |

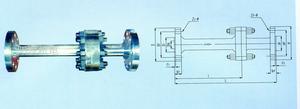

主要外形及連線尺寸
| 公稱通徑 DN(mm) | 尺 寸 (mm) | |||||||||||||
| D | D1 | D2 | d | d1 | d2 | f1 | b1 | f2 | b2 | L | l | Z1-Φd | Z2-Φd | |
| 32RA | 210 | 160 | 210 | 160 | 32 | 32 | 546 | 306 | 4-Φ25 | 4-Φ25 | ||||
| 32R | 178 | 124 | 178 | 124 | 32 | 32 | 716 | 472 | 4-Φ25 | 4-Φ25 | ||||
| 40 | 216 | 92 | 165 | 216 | 92 | 165 | 6.4 | 44.5 | 6.4 | 44.5 | 725 | 478 | 8-Φ25 | 8-Φ25 |
| 65 | 245 | 105 | 190 | 245 | 105 | 190 | 7 | 41.5 | 7 | 41.5 | 725 | 478 | 8-Φ30 | 8-Φ30 |
| 80 | 267 | 127 | 203 | 225 | 160 | 185 | 6.4 | 53 | 2 | 24 | 930 | 630 | 8-Φ32 | 8-Φ32 |
節流孔板效果圖
節流孔板組
節流孔板組閥除噪音型
