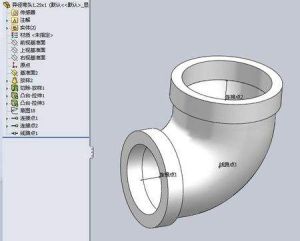

管徑簡介
管壁比較薄時,管外徑與管內徑相差無幾,所以取管的 外徑與管的 內徑之 平均值當作管徑稱呼。通常指一般合成材料或是金屬質地的管道,且內徑較大時才取內徑和外徑的平均值為管徑。如果管道材料為混凝土及其他預製或是現場澆築的材料,管壁較厚,此時就不能取外徑和內徑的平均作為管徑值,此種情況,需要註明內徑外徑,不能模糊稱為管徑。
詳細說明
因為單位有公制(mm)及英制(inch)的區分,所以有下列的稱呼方法。
1. 以公制(mm)為基準,稱 DN (metric unit)
2. 以英制(inch)為基準,稱NB(inch unit)
3. DN (nominal diameter) ,NB (nominal bore) ,OD (outside diameter)
4. 【例】 鍍鋅鋼管DN50,sch 20 ,鍍鋅鋼管NB2”,sch 20
5. 外徑與DN,NB的關係如下:
------DN(mm)--------NB(inch)-------OD(mm)
15-------------- 1/2--------------21.3
20--------------3/4 --------------26.7
25-------------- 1 ----------------33.4
32-------------- 1 1/4 -----------42.2
40-------------- 1 1/2 -----------48.3
50-------------- 2 -----------60.3
65-------------- 2 1/2 -----------73.0
80-------------- 3 -----------88.9
100-------------- 4 ------------114.3
125-------------- 5 ------------139.8
150-------------- 6 ------------168.3
200--------------- 8------------219.1
上面數據依ASTM A53僅供參考。規範不同,外徑會有些許差異,請注意
