前言

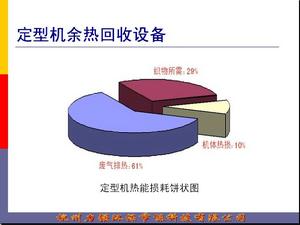

定型機熱能耗分析熱定型機是紡織染整行業中主要耗能設備之一。熱定型機是利用熱空氣對織物進行乾燥和整理並使之定型的裝置。熱空氣的供給方式有多種途徑，可以直接在定型機內燃燒煤氣或輕柴油，也可以用循環導熱油或蒸汽加熱，或者電加熱。一般熱定型機烘箱工作溫度化纖類為200℃左右，廢氣溫度160℃左右；棉織物為140℃左右，廢氣溫度100℃左右。單台定型機耗能60-100萬大卡，經估算，織物加工定型所消耗的熱能僅占其29%，機體熱損失約占10%，其餘大量熱能（60%以上）隨廢氣散失到大氣中。散失的熱量不僅浪費能源而且造成環境污染，熱定型機的餘熱回收勢在必行。

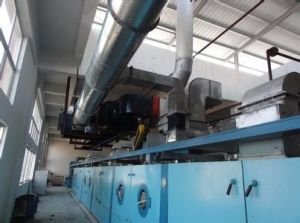

定型機餘熱回收設備政府鼓勵
杭州市蕭山區人民政府：
《關於在印染行業中推廣套用定型機廢氣餘熱利用技術的實施意見》蕭政辦發〔2007〕64號：
用兩年時間，在全區規模以上重點印染企業中，全面推廣定型機廢氣餘熱利用技術。
《吳江日報》：
吳江市經貿委在盛澤召開定型機安裝廢氣餘熱回收裝置試點企業會議，正式拉開了吳江印染行業開展節能減排實事工程的序幕。該市經貿委通過調研，決定在印染行業開展定型機安裝廢氣餘熱回收裝置工作。為鼓勵企業積極開展試點工作，政府對實施安裝定型機廢氣餘熱回收裝置的企業給予資金補貼。
工作原理

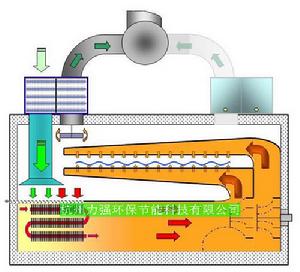

定型機餘熱回收系統圖定型機餘熱回收設備（氣-氣換熱）充分利用了熱管的高效傳熱性能，定型機排出的廢熱煙氣通過餘熱回收設備的吸熱側放出熱量，該熱量經熱管快速傳遞到餘熱回收設備的放熱側。新鮮空氣通過放熱側被加熱後，由定型機烘箱負壓吸入烘箱內，由此實現節能目的。
常見定型機餘熱回收設備

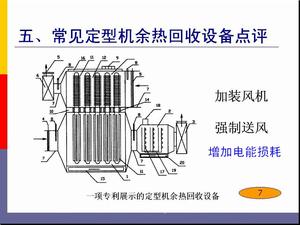

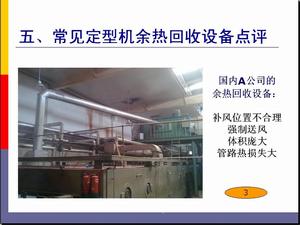

定型機餘熱回收設備1.體積龐大，不方便安裝。
2.風阻大，增加排風機電能消耗。
3.強制送風，增加電能消耗，且破壞烘箱內熱風循環。
4.進風及排煙管路長，散熱損失大。
5.換熱器及管路容易堵塞，清理維護困難。
漏風、漏油、堵塞、尤其是換熱器難以清理維護！
可拆卸維護的餘熱回收設備【LQDR】
略
節能分析
節能計算（單台定型機） 以力根定型機為例，定型機排廢氣溫度按170℃，單台定型機補風總量按6500Nm??，環境溫度按20℃，餘熱回收設備補風溫度按130℃。餘熱回收設備運行時間按每天運行20小時、每年運行300天計算，可節約燃料如下表：
| 回收熱量 | 22.2萬Kcal/h |
| 節約燃煤 | 266.4t/a |
| 節約重油 | 133.2t/a |
| 節約天然氣 | 153Km3/a |
說明：燃煤發熱量按照5000 Kcal/Kg,重油發熱量按照10000Kcal/Kg，天然氣發熱量按照8700 Kcal/m3
單台定型機每年節能效益：結合上表，以燃煤舉例（燃煤噸價按人民幣800元）:
266.4噸/年×800 元/噸=21.3萬元/年
折合新台幣：100萬元/年
