宏單元陣列(macro cell array,簡稱MA)

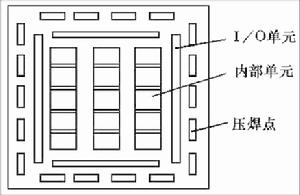

對門陣列進行改進,產生宏單元陣列,如圖所示。宏單元陣列按列排列,每一列由若干個基本單元構成,在每兩個基本單元之間有一個走線過道,基本單元之間的連線在垂直和水平走線通道中進行。一個邏輯元件可由一個基本單元或若干個基本單元構成,稱為宏單元。宏單元陣列自動設計系統有一個“宏單元庫”,存有門電路、觸發器、加法器、解碼器等各類邏輯元件。由於宏單元的邏輯功能比較強,因而布圖密度比門陣列高。宏單元陣列也是一種半用戶器件,具有製造周期短等優點。
宏單元陣列,基本單元之間的連線在垂直和水平走線通道中進行。
宏單元陣列(macro cell array,簡稱MA)
對門陣列進行改進,產生宏單元陣列,如圖所示。宏單元陣列按列排列,每一列由若干個基本單元構成,在每兩個基本單元之間有一個走線過道,基本單元之間的連線在垂直和水平走線通道中進行。一個邏輯元件可由一個基本單元或若干個基本單元構成,稱為宏單元。宏單元陣列自動設計系統有一個“宏單元庫”,存有門電路、觸發器、加法器、解碼器等各類邏輯元件。由於宏單元的邏輯功能比較強,因而布圖密度比門陣列高。宏單元陣列也是一種半用戶器件,具有製造周期短等優點。
