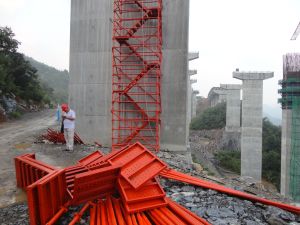

安全爬梯

安全爬梯腳手架是從澳洲引進的系統腳手架。功能多、承載力強、安全可靠、安裝簡單等優點。

安全爬梯簡介

安全爬梯腳手架是從澳洲引進的系統腳手架。腳手架主要構件為立桿、橫桿和斜桿，立桿上每間隔50CM設定有一排銷庫，銷庫由高強度鋼板衝壓製成，通過專用的夾具焊接在鋼管上，焊縫長度大，具有極高的穩定性，橫桿的兩端分別設定有與銷庫相對應扣接並帶有插片插頭，橫桿插頭與立桿鋼管接觸的範圍大，具有雙向鎖緊功能，每個銷庫節點可同時可裝4個橫桿接頭。銷庫節點結構合理，立桿軸向傳力，使腳手架整體在三維空間結構強度高、整體穩定性好、並具有可靠的自鎖功能，能有效地提高腳手架的整架穩定強度和安全度，並能更好的滿足施工安全的需要。廣泛套用於房建、橋樑、立交橋、隧道、涵洞、煙囪、水塔、大壩及大跨度棚架等多種工程施工中。經過長期的發展，香蕉式腳手架已形成系列產品，配套完善，主要構件為立桿、橫桿、斜桿、橫撐、梯子、腳踏板、附牆外支架、防護網等。

安全爬梯特點：

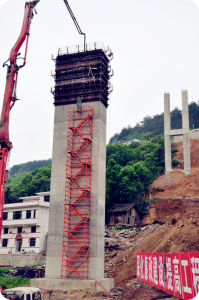

安全爬梯高墩施工使用實例

1、功能多。根據具體的施工要求能組成多種尺寸和荷載的單排、雙排腳手架、支撐架、支撐柱及物料提升架等多種功能的施工裝備。
2、承載力強。衝壓銷庫具有可靠的軸向抗剪力，橫桿與立桿接觸面大，整體穩定強度比碗扣式腳手架提高20%左右。
3、安全可靠。採用獨立插銷穿插自鎖機構。
4、安裝簡單。安裝時只需將橫桿香蕉插頭對準銷庫位置，然後用手將插銷插入銷庫內，再用手錘敲擊插銷頂部，使橫桿插頭與立桿緊密結合。
5、綜合效益好。構件系列標準化，便於運輸和管理，無零散易丟失構件，損耗低，後期投入少。

安全爬梯安裝搭設方法：

安全爬梯搭設前需有排棚腳手架（高空外作業）資質的專業人員搭設。施工前應進行地基處理，尋找合適工作面，將可調底座安放在合適工作面上，調好水平後插入立桿，安裝首層橫撐

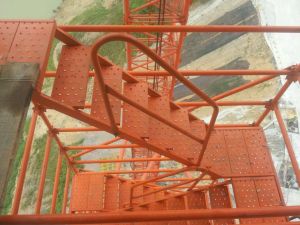

安全爬梯細節圖

，注意將橫撐安放在立桿最低的銷庫，將橫桿的插頭裝入立桿的銷庫內，調節好平衡後打緊插片，此時應測量框架的對角尺寸，以及橫桿的水平度和立桿的垂直度，如偏差超過5mm應輕敲松插片調整至合適尺寸後再將插片打緊。為保證施工人員安全，立桿上每層銷庫均需安裝橫桿或橫撐，梯子安放在橫撐上，供施工人員上下通行，梯子內側要安裝扶手；安全爬梯的斜桿也要四周安裝，以加強整架的穩定性。接長立桿時必須要用M10*65螺絲緊固上下立桿的連線孔以確保全全。安全爬梯的框架的主要桿件在每隔4-5米必須與建造物預埋件相緊固聯接，（與建築實體穩固連線），常規產品的最大搭設高度不得大於100米。超過100米的需另行設計。

安全爬梯使用說明：

安全爬梯腳手架主要由立桿、橫桿、斜桿、橫撐、頂桿、底座、可調底座、腳踏板、樓梯、附牆外支架及其他配套構件組成。各部件安裝使用方法如下：

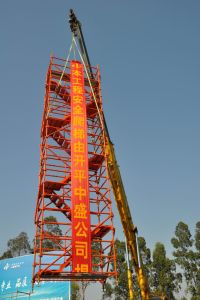

安全爬梯吊裝試驗

1. 可調底座插於立桿底部，用作支承系統的水平,高度垂直調節及擴大承壓面,傳力給基礎,由螺桿及底板焊接而成，可調底座不可調得太高，以免從立桿中脫出造成安全事故。
2. 立桿是承受垂直方向載荷的主要構件。在立桿的管件上每隔495的距離焊有一排銷扣，用來安裝橫桿、橫撐、或斜桿。插銷直接焊接在立桿頂部，確保無丟失。
3. 橫桿是框架水平承力構件。它通過銷庫與立桿連線，由於銷庫帶有鍥鐵，使兩者的連線具有極好的力學強度和極高的自鎖性能。
4. 橫撐是框架水平承力及用來安放梯子和腳踏板構件。它通過銷庫與立桿連線。
5. 梯子安放在橫撐上，用於施工人員上下的通道。
6. 腳踏板是安放在橫撐上，用於施工通道,操作平台的橋板。
7. 斜桿是用於加強整個框架的構件。它是由特製的斜接頭連線在立桿的銷扣上。
8.為保證施工人員安全，立桿上每隔495需安裝橫桿，梯子兩邊均安放扶手，另外安全爬梯的斜桿也要四面安放，以加強整架的穩定性。
9.安全爬梯每隔1.5米安放一張帶踏步Z字形樓梯，每隔4-5米需安置扣牆件，最大搭設高度為100米。
