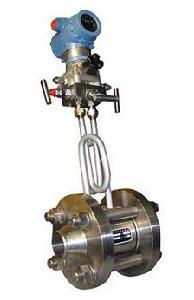

一體化孔板流量計

SKLG一體化孔板流量計廣泛套用於石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

概述

一體化孔板 流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛套用於石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量,是專業的一體化孔板流量計生產廠家
孔板節流裝置是標準節流件可不需標定直接依照國家標準生產,1.國家標準GB2624-81<流量測量節流裝置的設計安裝和使用>;2.國際標準ISO5167<國際標準組織規定的各種節流裝置>3.化工部標準GJ516-87-HK06

發展概況

調試說明簡介 孔板流量計是將標準孔板與多參數差壓變送器(或 差壓變送器溫度變送器壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛套用於石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。

適用範圍

1. 公稱直徑: 15 mm ≤DN≤1200mm2. 公稱壓力:PN≤40MPa
3. 工作溫度:-50℃≤t≤550℃
4. 量程比:1:10, 1:15
5. 精度:0.5級,1級

技術參數

公稱口徑: 管道式:DN4~DN200 插入式:DN100~DN2000 精度等級: 管道式:±0.5級,±1.0級 插入式:±1.5級、±2.5級 環境溫度: -20℃~50℃ 介質溫度: 測量液體:-20℃~120℃ 測量氣體:-20℃~80℃ 大氣壓力: 86KPa~106KPa 公稱壓力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 防爆等級: ExdIIBT4 連線方式: 螺紋連線、法蘭夾裝、法蘭連線、插入式等 直管段要求:氣體:上游直管段應≥10DN,下游直管段應≥5DN 液體:上游直管段應≥20DN,下游直管段應≥5DN 插入式:上游直管段應≥20DS,下游直管段應≥7DS(DS為管道實測內徑) 顯示方式: (1)遠傳顯示: 脈衝輸出、電流輸出(配顯示儀表) (2)現場顯示:8位LCD顯示累積流量,單位(m3) 4位LCD顯示瞬時流量,單位(m3/h)、電池電量、頻率、流速 (3)溫度壓力補償型: A、顯示標準瞬時流量及標準累計流量 B、顯示當前壓力、溫度、電池電壓 輸出功能: (1)脈衝輸出,p-p值由供電電源確定 (2)4~20mA兩線制電流輸出 (3)單位體積脈衝輸出及感測器原始脈衝輸出 (4)帶有RS485通迅接口 供電電源: (1)DC5~24V (2)標準型3V鋰電池安裝於儀表內部可連續使用八年以上 (3)溫壓補償型3V鋰電池安裝於儀表內部可連續使用四年以上 傳輸距離: 感測器至顯示儀距離可達500m

工作原理

充滿管道的流體流經管道內的節流裝置,在節流件附近造成局部收縮,流速增加,在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下,根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關係而求得流量。其基本公式如下:
c-流出係數 無量綱
d-工作條件下節流件的節流孔或喉部直徑
D-工作條件下上游管道內徑
qm-質量流量 Kg/s
qv-體積流量 m³/sß-直徑比d/D 無量綱
流體的密度Kg/m³
可膨脹性係數 無量綱

一體化孔板流量計結構

節流裝置組成
一體化孔板流量計
節流件:標準孔板、標準噴嘴長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
取壓裝置:環室、取壓法蘭、夾持環、導壓管等
連線法蘭(國家標準、各種標準及其它設計部門的法蘭)緊固件。

產品選型

型號 說 明
LY- LG 節流裝置一體化孔板流量計
代號 按其結構特徵的兩大基本分類
K 孔板
P 噴嘴等
代號 公稱壓力(105Pa)
2.5 2.5
10 10
16 16
25 25
64 64
100 100
200 200
代號 口徑(mm)
15~1200 15~1200mm
代號 按其結構形式細分
H 標準孔板(環室)
Y 標準孔板(法蘭)
K 標準孔板(鑽孔)
I ISA 1932噴嘴
L 長徑噴嘴
W 文丘利噴嘴
G 經典文丘利管
S 雙重孔板
Q 圓缺孔板
Z 錐形入口孔板
R 1/4圓孔板
P 偏心孔板
N 整體(內藏)孔板
X 楔形孔板
T 不在上述之列的特殊節流裝置
代號 介質
1 液體
2 氣體
3 蒸汽
4 高溫液體
代號 補償形式
N 不帶壓力、溫度補償
P 帶壓力補償輸出
T 帶溫度補償輸出
Q 帶壓力、溫度補償輸出
代號 變送器差壓量程範圍
0 微差壓量程
1 低差壓量程
2 中差壓量程
3 高差壓量程
代號 是否帶現場顯示
W 節流裝置感測器
X 智慧型節流裝置( 流量計

注意事項

◆安 裝
▲可水平、垂直或傾斜安裝,應保證管內充滿液體。
▲節流裝置前,後直管段應是直的,無肉眼可見彎曲,同時應是“圓的”,內壁應潔淨,無凹坑與沉澱物。
▲直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。
▲引壓管路安裝應符合標準規定的規範。
◆訂貨須知
訂貨時請詳細提供以下數據:
(1)被測介質
(2)最大、常用、最小流量。
(3)工作壓力、工作溫度
(4)介質密度、粘度
(5)管道材質、內徑、外徑
(6)允許壓力損失
(7)取壓方式

安裝支架圖

安裝支架圖冊

調試說明

1、接上信號線、電源線 2、開啟進口、出口閥門,進出口閥門開度要一致 3、打開不鏽鋼三閥組平衡閥,緩慢開啟孔板高低壓端的閥門,待流體通過流量計後關閉不鏽鋼三閥組平衡閥即可。 孔板流量計安裝管道條件: (1)節流件前後的直管段必須是直的,不得有肉眼可見的彎曲。 (2)安裝節流件用得直管段應該是光滑的,如不光滑,流量係數應乘以粗糙度修正稀疏。 (3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以 1) 直管段必須是圓的,而且對節流件前2D範圍,其圓度要求其甚為嚴格,並且有一定的圓度指標。具體衡量方法: (A)節流件前OD,D/2,D,2D4個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D。任意內徑單測量值與平均值之差不得超過±0.3% (B)在節流件後,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其最大偏差不得超過±2% 2) 節流件前後要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。 (4)節流件上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取所列數值的1/2 (5)節流件上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小於30D(15D)。若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合規定的最小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小於30D(15D)。

發展概況

流量測量的發展可追溯到古代的水利工程和城市供水系統。古羅馬凱撒時代已採用孔板測量居民的飲用水水量。公元前1000年左右古埃及用堰法測量尼羅河的流量。我國著名的都江堰水利工程套用寶瓶口的水位觀測水量大小等等。17 世紀托里拆利奠定差壓式流量計的理論基礎,這是流量測量的里程碑。自那以後,18、19世紀流量測量的許多類型儀表的雛形開始形成,如堰、示蹤法、皮托管、文丘里管、容積、渦輪及 靶式流量計等。20世紀由於過程工業、能量計量、城市公用事業對流量測量的需求急劇增長,才促使儀表迅速發展,微電子技術和計算機技術的飛躍發展極大地推動儀表更新換代,新型流量計如雨後春筍般湧現出來。至今,據稱已有上百種流量計投向市場,現場使用中許多棘手的難題可望獲得解決。 我國開展近代流量測量技術的工作比較晚,早期所需的流量儀表均從國外進口。 流量測量是研究物質量變的科學,質量互變規律是事物聯繫發展的基本規律,因此其測量對象已不限於傳統意義上的管道液體,凡需掌握量變的地方都有流量測量的問題。流量和壓力、溫度並列為三大檢測參數。對於一定的流體,只要知道這三個參數就可計算其具有的能量,在能量轉換的測量中必須檢測此三個參數。能量轉換是一切生產過程和科學實驗的基礎,因此流量和壓力、 溫度儀表一樣得到最廣泛的套用。

套用領域

廣泛套用於石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
