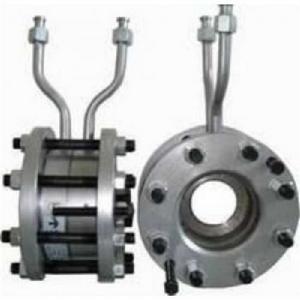

原理
滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，於是在節流件前後便產生了壓力降，即壓差，介質流動的流量越大，在節流件前後產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智慧型節流裝置（流量計）是集流量、溫度、壓力檢測功能於一體，並能進行溫度、壓力自動補償的新一代流量計，該儀表採用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
特點
▲節流裝置結構易於複製，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算採用國際標準與加工
▲套用範圍廣，全部單相流皆可測量，部分混相流亦可套用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智慧型型特點
▲採用進口單晶矽智慧型差壓感測器
▲高精度，完善的自診斷功能
▲智慧型孔板流量計其量程可自編程調整。
▲可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有線上、動態全補償功能外，還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程範圍寬、大於10：1
智慧型型技術指標
▲高精度：±0.075%
▲高穩定性：優於0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓
產品選型
| 型號 | 說 明 | |||||||||
| JTLG | 節流裝置（標準孔板） | |||||||||
| 代號 | 按其結構特徵的兩大基本分類 | |||||||||
| K | 孔板 | |||||||||
| P | 噴嘴等 | |||||||||
| 代號 | 公稱壓力（105Pa） | |||||||||
| 2.5 | 2.5 | |||||||||
| 10 | 10 | |||||||||
| 16 | 16 | |||||||||
| 25 | 25 | |||||||||
| 64 | 64 | |||||||||
| 100 | 100 | |||||||||
| 200 | 200 | |||||||||
| 代號 | 口徑(mm) | |||||||||
| 15～1200 | 15～1200mm | |||||||||
| 代號 | 按其結構形式細分 | |||||||||
| H | 標準孔板（環室） | |||||||||
| Y | 標準孔板（法蘭） | |||||||||
| K | 標準孔板（鑽孔） | |||||||||
| I | ISA 1932噴嘴 | |||||||||
| L | 長徑噴嘴 | |||||||||
| W | 文丘利噴嘴 | |||||||||
| G | 經典文丘利管 | |||||||||
| S | 雙重孔板 | |||||||||
| Q | 圓缺孔板 | |||||||||
| Z | 錐形入口孔板 | |||||||||
| R | 1/4圓孔板 | |||||||||
| P | 偏心孔板 | |||||||||
| N | 整體（內藏）孔板 | |||||||||
| X | 楔形孔板 | |||||||||
| T | 不在上述之列的特殊節流裝置 | |||||||||
| 代號 | 介質 | |||||||||
| 1 | 液體 | |||||||||
| 2 | 氣體 | |||||||||
| 3 | 蒸汽 | |||||||||
| 4 | 高溫液體 | |||||||||
| 代號 | 補償形式 | |||||||||
| N | 不帶壓力、溫度補償 | |||||||||
| P | 帶壓力補償輸出 | |||||||||
| T | 帶溫度補償輸出 | |||||||||
| Q | 帶壓力、溫度補償輸出 | |||||||||
| 代號 | 變送器差壓量程範圍 | |||||||||
| 0 | 微差壓量程 | |||||||||
| 1 | 低差壓量程 | |||||||||
| 2 | 中差壓量程 | |||||||||
| 3 | 高差壓量程 | |||||||||
| 代號 | 是否帶現場顯示 | |||||||||
| W | 節流裝置感測器 | |||||||||
| X | 智慧型節流裝置（流量計） | |||||||||
主要技術參數
. 取壓方式：角接（環室或單獨鑽孔）取壓、法蘭取壓、 D-D/2 取壓
. 公稱壓力 : ≤ 32MPa （≥ 20MPa 時用高壓透鏡孔板或焊接式）
. 公稱通徑： 50 ～ 1000mm （標準孔板）
或< 50mm （整體孔板）> 1000mm （平孔板）
. 精確度（不確定度）： ± 0.5% ～ 1.5%
. 適用範圍：開孔直徑 d （ mm ）： d ≥ 12.5( 標準孔板 )
開孔直徑比β： 0.1 ≤β≤ 0.75
雷諾數範圍 ReD ： 0.1 ≤ β ≤ 0.75
107 ≥ ReD ≥ 5000 且 ReD ≥ 170 β 2 D ； D 以（ mm ）表示。
安裝要求
1、安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心，不同心度不得超過0.002D/β。
2、孔板的正負壓方向，上下游取壓法蘭應與介質流向相符，取壓孔的方位可根據介質不同和變送器的安裝情況確定。
3、節流裝置與管道連線時，焊接處端面與管道軸線的不垂直度不得大於1°，焊接後內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
4、取壓法蘭與管道焊接前，應先將管道上的取壓孔鑽好，其直徑與取壓法蘭上的取壓孔徑相同，焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
5、可選帶上、下游直管段。
6、D-D/2取壓是成套供貨，法蘭連線可直接安裝。
