套式機用鉸刀

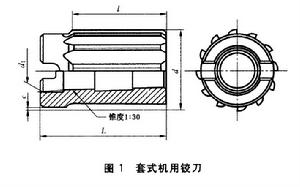

套式機用鉸刀由工作部分1：30錐孔及端面組成，工作部分又分為切削錐及校正兩部分，主要承擔切除價格餘量及校正切孔後精度作用，更加被加工孔的精度分為H7、H8、H9三級

套式機用鉸刀

套式機用鉸刀

：該產品由工作部分1：30錐孔及端面組成，工作部分又分為切削錐及校正兩部分，主要承擔切除價格餘量及校正切孔後精度作用，更加被加工孔的精度分為H7、H8、H9三級

鉸刀的幾何角度

①主偏角
加工鋼等韌性材料一般取=15°；加工鑄鐵等脆性材料一般取=3°~5°；粗鉸和鉸盲孔時一般取=45°；手用鉸刀一般取=0.5°~1.5°。
②前角
鉸孔時一般餘量很小，切屑很薄，切屑與前刀面接觸長度很短，故前角的影響不顯著。為了製造方便，一般取均=0°。加工韌性材料時，為減小切屑變形，可取=5°~10°。
③后角
鉸刀系精加工刀具，為使其重磨後徑向尺寸不致變化太大，一般鉸刀后角取=6°~8°。
④刃傾角
一般鉸刀的刃傾角=0°。但刃傾角能使切削過程平穩，提高鉸孔質量。在鉸削韌性較大的材料時，可在鉸刀的切削部分磨出=15°~20°刃傾角，這樣可使鉸削時切屑向前排出，不致於劃傷已加工表面。在加工盲孔時，可在這種帶刃傾角的鉸刀前端開出一較大的凹坑，以容納切屑。
