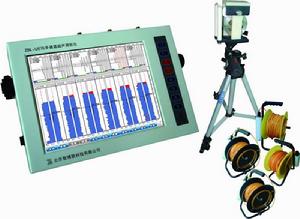

套用領域
依據標準
《公路工程基樁動測技術規範（JTG/T F81-01-2004）》
《鐵路工程基樁檢測技術規程（TB 10218-2008）》
《建築基樁檢測技術規範（JGJ 106-2003）》
《深圳市建築基樁檢測規程》（SJG09-2007）
《超聲法檢測混凝土缺陷技術規程（CECS21：2000）》
性能特點
1.多通道超音波組合測試，可實時存儲首波相關信息、快速準確判讀聲參量，實現了一次提升即完成對預埋3管或4管混凝土樁的全組合測試，最大提升速度大於60m/min，大幅提高檢測效率，極大的減輕了減輕現場檢測人員的工作強度；
2. 國際首創多通道自發自收獨立控制系統，可對任意通道增益、延遲進行調整，確保數據判讀準確、可靠，極大的提高了後期數據處理工作效率；
3.增益調整精度達1dB，完全符合檢測規範對儀器的要求；
4.高亮度、超大彩色液晶顯示屏，可同屏顯示六個測試剖面深度位置、聲參量、波形、樁身完整性示意圖，H-V、H-A、PSD曲線等多種信息，整樁質量一目了然；
5.具備平測、斜測、複測、加密測試多種功能，測點間距5~100cm可調，任意測點採樣信息可即時回放，在檢測過程中也可隨時調整測點間距，以便對可疑區進行“加密”測試，方便、快捷；
6.首創導向性操作引導及觸控螢幕與快捷鍵結合設計，操作極為方便，一觸即會；
7. 內置電子硬碟，高性能大容量鋰電池，U 盤直接傳輸數據，滿足野外長時間工作；
8.可以實現按工程（資料夾）存放檢測數據，管理方便、可靠；
9.主機配備強大專業檢測數據處理軟體，可直接生成檢測報告、並可列印輸出；
10.儀器採用金屬機箱，可靠、耐用。
技術指標
| 產品名稱 | 多通道超聲測樁儀 | 非金屬超聲檢測儀 | ||
| 產品型號 | ZBL-U570 | ZBL-U560 | ZBL-U520A | |
| 通 道 數 | 四通道 | 三通道 | 雙通道 | |
| 超聲測樁儀主機性能指標 | 主控方式 | 內置工控機 | 內置工控機 | 內置工控機 |
| 作業系統 | Windows XPE | Windows XPE | DOS | |
| 採樣方式 | 同步連續快采 | 同步連續快采 | 收/發獨立/連續快采 | |
| 顯示模式 | 12.1寸高亮液晶屏1024*768 | 12.1寸高亮液晶屏1024*768 | 6.4寸真彩液晶屏640*480 | |
| 操作方式 | 觸控螢幕+快捷鍵 支持滑鼠、鍵盤 | 觸控螢幕+快捷鍵 支持滑鼠、鍵盤 | 旋鈕+快捷鍵 | |
| 儲存模式 | 電子硬碟（4G） | 電子硬碟（4G） | 電子硬碟(512M) | |
| 深度計數方式 | 雙向計數，即時複測 | 雙向計數，即時複測 | 雙向計數，即時複測 | |
| 觸發方式 | 信號觸發、軟體觸發 | 信號觸發、軟體觸發 | 信號、軟體、外觸發 | |
| 採樣間隔 | 0.05μs~6.4μs | 0.05μs~6.4μs | 0.05μs~400μs | |
| 聲時測量精度 | 0.05μs | 0.05μs | 0.05μs | |
| 記錄長度 | 0.5~64k | 0.5~64k | 0.5~8k | |
| 聲時測度範圍 | 1228.8ms | 1228.8ms | 629.0ms | |
| 發射電壓（V） | 65/250/500/1000可調 | 65/250/500/1000可調 | 500/1000可調 | |
| 放大增益 | 0~82dB | 0~82dB | 0~82dB | |
| 增益調整精度 | 1dB | 1dB | 1dB | |
| 通道數 | 四個獨立可控通道 | 三個獨立可控通道 | 一個發射+兩個接收 | |
| 一次測試剖面 | 六個剖面 | 三個剖面 | 一個或兩個剖面 | |
| 發射脈寬 | —— | —— | 0.1 ~100μs連續可調 | |
| 頻頻寬度 | 2~500kHz | 2~500kHz | 10~250kHz | |
| 接收靈敏度 | ≤30μV | ≤30μV | ≤30μV | |
| 道間串擾 | ≤1/400 | ≤1/400 | —— | |
| 數據傳輸模式 | 標準USB口、隨身碟存儲 | 標準USB口、隨身碟存儲 | 標準USB口、隨身碟存儲 | |
| 動態聲參量 自動判讀 | 有 | 有 | 有 | |
| 加密測試 | 有 | 有 | —— | |
| 複測功能 | 有 | 有 | 有 | |
| 斜測功能 | 有 | 有 | —— | |
| 智慧型嚮導模式 | 有 | 有 | —— | |
| 供電模式 | 內置鋰電池 ≥5小時 | 內置鋰電池 ≥5小時 | 內置鋰電池 ≥5小時 | |
| 工作溫度 | -5℃~+40℃ | -5℃~+40℃ | -5℃~+40℃ | |
| 主機體積 | 36*25*7cm | 36*25*7cm | 25*18.5*5.8cm | |
| 主機重量 | 5kg（含鋰電池） | 5kg（含鋰電池） | 1.8kg（含鋰電池） | |
| 提升裝置技術指標 | 計數裝置 | 4線槽 | 4線槽 | 3線槽 |
| 方向 | 正、反雙方向計數 | 正、反雙方向計數 | 正、反雙方向計數 | |
| 解析度 | 1cm | 1cm | 1cm | |
| 記錄間距 | 5cm~100cm可選 | 5cm~100cm可選 | 5cm~100cm可選 | |
| 最大提升速率 | 6剖面，最大60m/min | 3剖面，最大60m/min | 2剖面，最大60m/min | |
