多波導公用器是為了為了使同一方向上的多個波道實現公用一副天線而設立的公用器。

多波導公用器
一條微波線路通常允許多個波道同時工作,為了使同一方向上的多個波道實現公用一副天線,就得在各波道收發信機與饋線之間接入多波導公用器。

簡介

目前的多波道共用器大多採用分、並波道濾波器。分波道濾波器用於收信,其作用是將天線接收到的多波道信號分離,送往各波道相應的接收設備;並波道濾波器則用於將各波道發信設備輸出的信號進行合併送往天線。如下圖所示。

分、並波道濾波器在套用上是可逆的,因此統稱為分波道濾波器。分波道濾波器一般由環形器微波濾波器組成。其濾波器可以為波導型同軸型微帶型等。一般情況下,使用濾波器較低時常採用同軸型,而較高時,常採用波導型或微帶型。以收信為例,分波道濾波器的工作過程如下:

下圖中的F1、E2…分別為帶通濾波器,其等於波道的中心頻率。由天線接收到包含的多波道信號送到第一個環形器的①口,並從②口輸出,這時信號第一波道信號可從帶通濾波器F1通過,被第一波道的收信機接收,而其它波道信號被反射回第一個環形器的②口,並經此環形器從③口輸出。當這些信號經過第二個環形器時,以同樣的方式將送到第二波道的收信機,而將其餘的信號反射回繼續傳向下一個環形器。這樣餘下頻率成分信號均以同樣的方法逐個被送到各自的收信機中,從而完成了分波道的作用。

多波導公用器多波導公用器

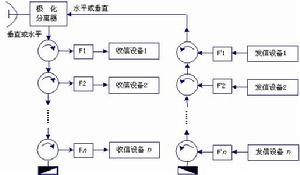

用分、並波道濾波器構成的多波道公用器

在分波道濾波器的使用上,要求在通帶內插入損耗儘可能小,群時延要求平坦,而帶外的截止特性較陡。常用的分波道濾波器有契比雪夫型濾波器和線性相位濾波器。契比雪夫型濾波器的濾波性能較好,但群時延特性起伏比較大,常用於對時延無嚴格限制的場合。而線性相位濾波器利用契比雪夫多項式的函式組合,其幅頻特性既具有原契比雪夫型濾波器的特點,還具有相位特性線性化的特點。
