簡介
![多基地雷達](/img/6/78b/nBnauM3XyYDM4ITO1gjMxgDM5ETMwADMwADMwADMwADMxAzLyEzLyYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
多基地雷達由分置於不同基地的發射機和接收機統一組成的雷達系統。它可有多種組成形式,各基地上的發射機和接收機可以是一部或多部,且數量不必相等。多基地雷達適用於對遠距離目標精確定位。它同單基地雷達一樣,可對目標進行檢測、定位、跟蹤和測速,但它用目標對各基地的距離、角度和距離差等數據表示目標的坐標。多基地雷達也可用脈衝信號或連續波調頻信號測量距離。為測量都卜勒頻移,可把發射基地的發射信號傳送到接收基地作為參考信號。但在接收基地對目標進行角度測量時,這個直接信號有可能對目標回波信號造成干擾,須使直接信號與回波信號隔離。在這裡,都卜勒頻率用於鑑別目標是否為靜止,但不能確定目標的徑向運動速度。與單基地雷達相比,多基地雷達的數據處理系統要複雜得多,且存在虛假目標現象,需利用其他輔助信息和相應的數據處理方法來消除或減少。多基地雷達除在軍事上對入侵目標精確定位、飛彈精確制導外,還可用作空間飛行器的精確彈道測量系統等。

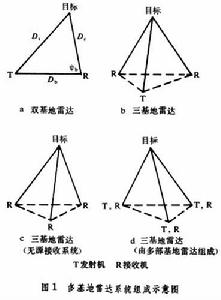

由分置於不同基地的一部或多部發射機和一部或多部接收機(接收機與發射機的數量不必相等)組成的統一的雷達系統。雙基地雷達是多基地雷達中最簡單的一種。早期的雷達主要是雙基地形式,即發射機與接收機放置在不同地點。1936年,美國海軍研究實驗室研製成天線收發開關(見天線開關管),單基地雷達遂逐步取代了雙基地雷達而成為常用的雷達形式。到50年代初,雙基地和多基地雷達系統重新受到人們的重視。多基地雷達可有多種組成形式(圖1)。
套用
在遠距離上要求雷達精確定位或具有較高分辨力時,三邊基地雷達特別適宜。這是因為遠距離時,單基地雷達的橫向距離的測量精度和分辨力受到限制,而三邊基地雷達能獲得很高的精度和分辨力。例如,三邊基地雷達可用於確定入侵飛機的數量,在可能出現的誘餌中鑑別出飛彈彈頭,還能對飛彈精確制導。多基地雷達還用於試驗靶場,作為飛彈和空間飛行器的精確彈道測量系統。雙基地雷達常用於制導方面,重量很大的發射機裝在發射台上或地面上,受制導的飛行器僅載有接收機。雙基地雷達還曾用於對月球表面的探測。利用裝在飛船上的一部連續波發射機和一部地面接收機,接收機接收到的發射機發射的直接信號和由月球散射的信號,經過處理,可以獲得月球表面的圖像。多基地雷達因其特殊的性能和作用,已成為雷達的重要發展方向之一。
工作原理
![多基地雷達](/img/7/ffe/nBnauM3XyYzNxQTO1gjMxgDM5ETMwADMwADMwADMwADMxAzLyEzLyYzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
多基地雷達同單基地雷達一樣,可對目標進行檢測、定位、跟蹤和測速。雙基地雷達通過測量距離和Ds=Dt+Dr以及目標仰角ψb,得到目標與基地的距離Dt和Dr。
。
範圍
![多基地雷達](/img/d/7de/nBnauM3XzcDM1UTO1gjMxgDM5ETMwADMwADMwADMwADMxAzLyEzLzczLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)

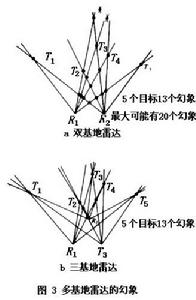

這種通過距離R1、R2、R3定位的三基地雷達稱為三邊基地雷達。同單基地雷達一樣,多基地雷達可用脈衝信號或連續波調頻信號測量距離。為了測量都卜勒頻移,可把發射基地的發射信號傳送到接收基地作為參考信號。但是,在接收基地對目標進行角度測量時,這個直接信號有可能對目標回波信號造成干擾,須使直接信號與回波信號隔離。單基地雷達和雙基地雷達的距離方程分別為
![多基地雷達](/img/0/231/ml2ZuM3XwAjM5QTO1gjMxgDM5ETMwADMwADMwADMwADMxAzLyEzLwAzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
![多基地雷達](/img/8/7e9/ml2ZuM3XzcDNwUTO1gjMxgDM5ETMwADMwADMwADMwADMxAzLyEzLzczLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
特點
與單基地雷達相比,多基地雷達有一些特殊問題。①多基地雷達的數據處理系統比單基
