地雷是一種埋入地表下或布設於地面的爆炸性火器，最早的地雷發源於中國。1130年，金軍攻打陝州，宋軍使用埋設於地面的“火藥炮”（即鐵殼地雷），給金軍以重大殺傷
地雷到了明朝初年（14世紀要），中國出現了採用機械發火裝置的真正的地雷。據1413年焦玉所著《火龍經》一收所載：“炸炮製以生鐵鑄，空腹，放藥杵實，入小竹筒，穿火線於內，外用長線穿火槽，擇寇必由之路，連連數十埋入坑中，藥槽通接鋼輪，土掩，使賊不知，踏動發機，震起，鐵塊如飛，火焰沖天。”可以看出“炸炮”不僅是最早的壓發地雷，還與今天的“連環雷”相似，“地雷”一詞也由此而出。1580年，中國明朝名將戚繼光駐守薊州時，曾製造一種“鋼輪發火”地雷，當敵人踏動機索時，鋼輪轉動與火石急劇摩擦發火，引爆地雷。鋼輪發火裝置提高了地雷發火時機的準確性和可靠性。在明代文獻中，已有多種地雷的詳細記載，這說明當時中國的地雷已發展到一定的水平，而歐洲在15世紀的要塞防禦戰中才開始出現地雷。
19世紀中葉以後，各種烈性炸藥和引爆技術的出現，才使地雷向制式化和多樣化發展，從而誕生了現代地雷。
分類
地雷
防坦克地雷－918年由德國人研製。1916年，坦克出現在第一次世界大戰的戰場上，這導致了防坦克地雷的誕
生。受坦克威脅最大的德國人在1918年道德將炮彈改裝成防坦克地雷，隨後又研製了兩種制式化的防坦克地雷，用於對付英、法軍的坦克，獲得了一定的戰果。在第二次世界大戰中，防坦克地震得到了廣泛套用。據統計，在當時被毀傷的坦克中，有20%是坦克地雷的戰線。防步兵跳雷－1938年前後由德國人發明，該雷由絆線絆發，目標觸雷後，雷體跳起在距地面0。5米的空中爆炸，它的殺傷威力比在地表或地表下爆炸的同等地雷要大。
火箭布雷系統－1970年由聯邦德國研製成功。為了迅速，大面積地布雷，德軍和意軍在第二次世界大戰中在非洲道德使用飛機撒布防步兵地雷。60年代，一些國家著手研製用飛機，火炮和火箭撒布反坦克地雷，德國的火箭布雷系統使用“拉爾斯”輕型車載式36管火翻騰炮，一次可發射36枚110毫米火箭布雷彈，每枚彈由裝有8個AT－1型炸履帶防坦克地雷或多或少個AT－2型聚能破甲防坦克地雷。一門火箭炮在職8秒內可散布288個AT－1型或180個AT2型地雷。一個門制火箭炮連，一次齊射即可構成寬2300米，縱深為300米，面積為6900平方米的雷場。繼聯邦德國之後，蘇，美，中，法等國也相繼研製成功了這種火箭布雷系統。
現在國際公約已經全面禁止使用地雷了。
產生背景

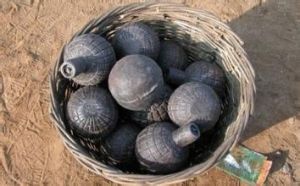

地雷在我國約有 500多年的歷史。明代兵器製造家首次發明創製了地雷，並大量用於戰爭。明代兵書《武備志》中記載了10多種地雷的形制及特性，並繪有地雷的構造圖。地雷多是用石、陶、鐵製成的，將它埋入地下，使用踏發、絆發、拉發、點發等發火裝置，殺傷敵人。早期的地雷多是用石頭打製成圓形或方形，中間鑿深孔，內裝火藥，然後杵實，留有小空隙插入細竹筒或葦管，裡面牽出引信，然後用紙漿泥密封藥口，埋在敵人必經之處，當敵人將近時，點燃引信，引爆地雷。這種石雷又叫“石炸炮”。其構造簡單，取材方便，廣泛使用於戰鬥。但也因貯藥量小，爆炸力較小，而漸被更新。後來地雷的形制，特別是發火裝置得到不斷改進，擴大了地雷的有效殺傷範圍。
明朝還創造了官亭炮和公署炮，專門埋設在官府大堂的公案下或官亭內，待敵軍占領後，只要碰到發火機關，地雷立即爆炸。
清朝前期，統治者極不重視地雷及各種爆炸器材的製造和使用。直到鴉片戰爭以後，丁守存、黃冕等人才開始積極研製各種地雷，主要是拉發雷和絆雷。丁守存曾發明一種“跳雷”，曾攜赴天津試演，十分靈驗。這種地雷是將一個鐵鑄的圓形地雷裝入木櫃中，木櫃下部填裝火藥，連線地雷引信，木櫃內裝有發火裝置。使用時，先將木櫃埋入地下，在木櫃一旁，安置翻車，與櫃內發火裝置連線。敵人一旦誤踏翻車，牽動發火裝置，則火藥爆發，可將櫃中地雷拋起地面七八尺高，在空中爆炸，其殺傷範圍可達方圓幾十丈，威力極大。
地雷到了明朝初年（14世紀要），中國出現了採用機械發火裝置的真正的地雷。據1413年焦玉所著《火龍經》一收所載：“炸炮製以生鐵鑄，空腹，放藥杵實，入小竹筒，穿火線於內，外用長線穿火槽，擇寇必由之路，連連數十埋入坑中，藥槽通接鋼輪，土掩，使賊不知，踏動發機，震起，鐵塊如飛，火焰沖天。”可以看出“炸炮”不僅是最早的壓發地雷，還與今天的“連環雷”相似，“地雷”一詞也由此而出。1580年，中國明朝名將戚繼光駐守薊州時，曾製造一種“鋼輪發火”地雷，當敵人踏動機索時，鋼輪轉動與火石急劇摩擦發火，引爆地雷。鋼輪發火裝置提高了地雷發火時機的準確性和可靠性。在明代文獻中，已有多種地雷的詳細記載，這說明當時中國的地雷已發展到一定的水平，而歐洲在15世紀的要塞防禦戰中才開始出現地雷。
19世紀中葉以後，各種烈性炸藥和引爆技術的出現，才使地雷向制式化和多樣化發展，從而誕生了現代地雷。
地雷基礎知識

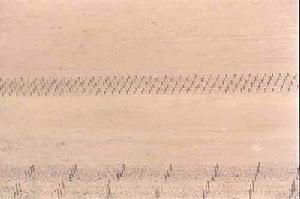

沙漠中呈點線狀分布的地雷陣地雷是一種便於製造、廉價高效的武器，可以方便地布置在很大的範圍內，以阻止敵人前進。地雷一般是人工埋設，但是也有機械化布雷裝置，可以按照特定的間隔，挖地埋雷。地雷通常成群排布，稱為地雷陣，目的在於防止或迫使敵人穿越特定地區。另外也可用地雷拖住敵人，直到增援部隊到來。目前，地雷的種類達350多種，大體可分為兩類：
防步兵 (AP) 地雷
防坦克 (AT) 地雷
這兩類地雷的基本功能相同，但也有一些關鍵的區別。防坦克地雷通常體積較大，其內部的爆炸物也是防步兵地雷的好幾倍。防坦克地雷中的炸藥足以摧毀一輛坦克或卡車，並殺死車內或周圍的人。此外，引爆防坦克地雷通常需要更大的壓力。這種地雷多數分布在坦克可能經過的道路、橋樑和大片空曠區域內。
地雷碟形彈簧：外表類似甜甜圈的彎曲鋼片，用來墊起重荷
黑火藥：用作爆炸物的火藥，通常由硝酸鉀或硝酸鈉、木炭和硫磺製成
延時元件：在點燃引線或爆炸物之前，燃燒一定時間的化合物
雷管：用來點燃大量炸藥的小部分爆炸物
撞針：地雷引爆時壓入雷管內部的金屬針
防步兵地雷
引線：用來點燃炸藥的易燃物質
火索：（跳雷中）的金屬棒，突出在地面上，當人或物觸發時引爆地雷，又稱為點火栓
磁性地雷：裝有磁鐵的地雷，當大型金屬物體進入附近區域時引爆
主裝藥：引起地雷爆炸的大量爆炸物
撞擊式雷帽：一種通過撞擊或施加壓力引爆的化合物
壓盤：地雷頂部的金屬盤，壓下可以引爆地雷
射彈：地雷內部放置的金屬球或玻璃碎片，可以加劇人員傷亡（地雷爆炸後其金屬外殼也可以變成射彈。）
發射裝藥：裝在跳雷底部的少量爆炸物，可以將其推到空中
保險銷：地雷內部埋入的針狀物，可以在不使用時防止地雷爆炸
防步兵地雷
防步兵地雷專門用於使步兵從特定區域改道或後退。這種地雷通過壓力、引線或遙控方式引爆，可以殺死敵人或使其失去戰鬥力。另外還有智慧型地雷，在一段時間後會自動喪失殺傷力。這些是目前美軍最常用的地雷。
防步兵地雷分為三類：
地雷碎片式：這種地雷朝各個方向釋放碎片，也可只朝一個方向釋放碎片（定向破片地雷）。這種地雷可以對遠達60米之外的人造成傷害，可以殺死近距離的敵人。地雷中使用的碎片為金屬或玻璃。碎片式地雷可以是跳雷式，也可以是地面爆炸式。
全球各國使用的防步兵地雷有好幾百種。在本文中，我們選取了美軍研製的兩種地雷，講解地雷的不同特徵。第一種地雷是M14，它是一種壓力操作爆炸式地雷。我們還會講解M16，這是一種跳雷/碎片式地雷。

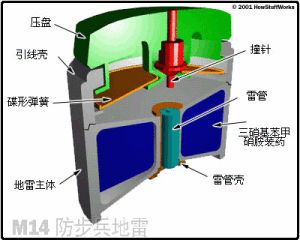

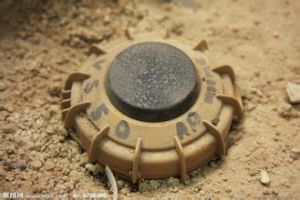

M14爆炸式地雷
M14是一種小型圓柱狀塑膠雷身的爆炸式地雷。它只有40毫米高，直徑56毫米。它最初由美國於20世紀50年代開發使用，現已被世界多個國家使用和仿製。這種特別的防步兵地雷僅含有少量爆炸物——約31克三硝基苯甲硝胺。它可以對近距離的人或物體造成傷害。M14最初會安裝一個U形保險銷，固定在壓盤周圍。要觸發M14，首先將保險銷去掉，將壓盤從安全位置轉到戰鬥位置。壓盤上刻著字母A和S，分別代表戰鬥位置和安全位置。士兵只需將箭頭對準字母A，即可將地雷調到戰鬥狀態。
一旦進入戰鬥狀態，只要壓力達到9公斤，就會引爆地雷。地雷承受一定的壓力後，就會將壓盤下面的碟形彈簧向下推。該彈簧將撞針向下推到雷管上，就可點燃主裝藥——三硝基苯甲硝胺。

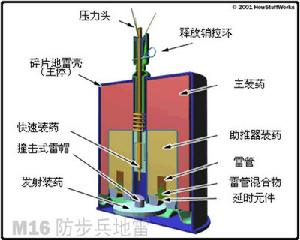

M16跳雷/碎片式地雷
跳雷會在彈出地面後爆炸。M16由三個主要部分組成：地雷引線、將地雷推起的發射裝藥和鑄鐵外殼中包含的射彈。M16高199毫米，直徑133毫米。M16地雷含有約521克 三硝基甲苯 (TNT) 炸藥。
引線穿過地雷中心並延伸至底部，發射裝藥也位於底部。將保險銷從引線頂部的點火栓拔除後，地雷就處於戰鬥狀態。引線頂部有三個分叉，連線帶有彈簧的楔形物。引線包含撞擊式雷帽、延時元件和黑火藥。
M16可以通過兩種方式引爆：施加壓力或者拉動帶有彈簧的釋放銷。兩種方式都可以讓銷拉出引線，釋放點火栓，點燃撞擊式雷帽。撞擊式雷帽點燃引線中的延時元件，經過短暫延時後，延時元件會點燃雷管。雷管引燃引線中的黑火藥，點燃地雷底部的發射裝藥。地雷會飛起大約1.2米，然後主裝藥隨即引爆，炸開金屬碎片。
防坦克地雷
在開發新型軍事武器方面，所有國家都力圖緊跟潮流。第一次世界大戰時發明了坦克，這導致了防坦克地雷的發明，同時開發了防步兵地雷，以防止敵軍掃除防坦克地雷。
防坦克地雷和防步兵地雷非常相似，只是體積要大得多。防坦克地雷是通過壓力觸發的，但是設計比較特殊，人的踩踏一般不會引爆。多數防坦克地雷的觸發壓力需要158-338公斤。多數坦克和其他軍事車輛都能達到這個壓力。下面我們詳細介紹一種防坦克地雷。

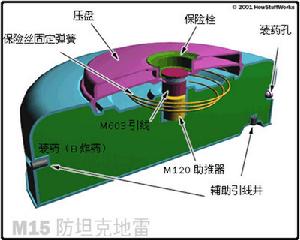

M15壓力操作爆炸式地雷
所有防坦克地雷都是爆炸式地雷，這是因為防坦克地雷的目的就是摧毀坦克履帶並儘可能摧毀坦克主體。因此不需要跳雷或碎片式防坦克地雷。M15是圓形的鋼結構防坦克地雷，主裝藥是TNT。其直徑為337毫米，高125毫米。M15主要成分是10.35公斤的Composition B炸藥。Composition B是TNT和環三次甲基三硝基胺 (RDX) 的混合物。
鏇轉M15的戰鬥開關，將其設定到引線上，就可以使M15處於戰鬥狀態。圓柱形的引線由鐵製成，通過銅蓋固定在壓盤上。坦克壓過地雷時，會壓下壓盤。壓盤下面是碟形彈簧，下面固定著撞針。當撞針被壓到雷管中時，會引爆引線下的 M120傳爆藥柱，然後引爆主裝藥。
定位和排雷技術
地雷埋在地下50年後仍具有殺傷力。正是由於這個原因，全球各國家都在努力清除地雷。要清除地雷，首先必須確定仍然地雷的埋藏位置，這些地雷被埋在全球幾十個國家內，數量達百萬之多。要找到這些地雷的難度非常大，因為多數雷區都是沒有標記的。即使有標記，清除地雷也需要數年時間。
探雷是一個講究方法、速度緩慢的過程，因為確定地雷位置時有很大危險。雖然定位技術在不斷進步，但以下幾種傳統的技術還是很常用的：
地雷經過訓練的軍犬：人類可將狗訓練後嗅查氣味，這種氣味來自地雷內部的炸藥成分。
金屬探測器：金屬探測器在發現地雷方面能力有限，因為許多地雷都是由塑膠製成的。
俄亥俄州立大學的科學家正在開發一種新型探地雷達 (GPR) 裝置，這種裝置可能在排雷方面更有效。它在探測金屬含量極少或不含金屬的地雷時可能會有用。所有地雷（包括塑膠地雷）都裝有爆炸物，有一定的電性能，而這可以用GPR 等技術探測到。
據研究人員透露，GPR設備將雷達能量集中於使用者前方幾米的地下。該設備會忽略從地面彈回的信號，並使用專門設計的軟體，在雷達圖像中高亮顯示地下所埋物體。GPR已成功探測到內裝蠟狀物質的兩種常見地雷外殼，而蠟狀物質與 TNT類似。
一旦發現地雷，GPR設備會向地下射入兩種化學試劑，消除地雷的威脅。一種試劑可以將地雷引爆裝置與周圍的土壤固化，讓士兵可以穿過地面。另一種試劑可以永久固化地雷和土壤。然後就可以將地雷挖出並銷毀。
掃雷機器

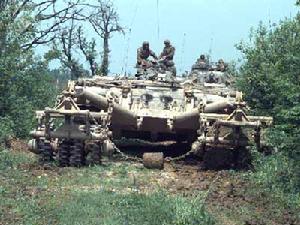

1996年5月16日在波赫McGovern基地附近，一輛遙控Panther裝甲掃雷車帶領一隊裝甲車輛通過一條道路。
地雷掃雷機器的種類很多。新式機器都是遙控的，這能最大限度地降低人員傷亡。掃雷機器通過用連枷鏈條擊打地面、壓過路面引爆地雷以及用掃雷犁通過雷區，將地雷挖除，推到一邊。下面我們來了解幾種掃雷機器：
坦克：坦克（例如美國軍隊M-1A1 Abrams主戰坦克）經常配備掃雷犁，可以將地雷推到坦克經過的道路以外。掃雷犁由多個犁齒組成，可以挖除地雷，犁板可以將地雷推到旁邊，水準測量制輪則可以控制犁齒的深度。
Panther：Panther是一種重達60噸的遙控車輛，在改裝後的M-60坦克外殼的基礎上製成。操作人員利用操縱桿可以控制Panther通過雷區。如上圖所示，Panther使用金屬滾輪來引爆爆炸式或磁性地雷。
Aardvark：Aardvark Mk III車輛配有連枷裝置，它以鏇轉運動方式，用鏈條擊打地面，引爆並銷毀地雷。據挪威人民援助會透露，這種機器通常用於人道主義掃雷行動。
Berm 處理裝配車：犁地式機器掃過雷區後，會留下大塊含有地雷的土壤。Berm處理裝配車的名字源於Berm一詞，意思是大塊的泥土。這種機器挖出泥土，從中篩出地雷，讓地雷暴露在地面上，等待排雷組織安全地銷毀地雷。
新地雷的埋設速度是掃雷速度的25倍。新技術讓我們更容易發現並確定地雷的位置，但是卻不能阻止地雷的布設。只要各國繼續使用地雷，它就會對士兵和平民造成威脅。
關於地雷的一組數據（單位：美元）
地雷的危害2.5億：全球儲存的地雷數量。
1.1億：全球地下的地雷數量。
250萬：每年新埋設的地雷數量。
100萬：1975年以來防步兵地雷造成的傷亡人數。
10萬：20世紀以來由地雷造成傷亡的美國人數。
26,000：每年因地雷導致的傷亡人數。
1,000：清除一枚地雷所需的費用。
350：地雷的種類。
70：每天因地雷造成的傷亡人數。
33：越戰期間因地雷造成的美軍傷亡百分比。
3：一枚廉價地雷的成本。
