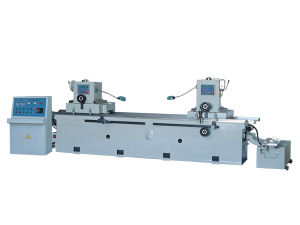

多功能磨刀機

多功能磨刀機DMSQ-F型系列是一種集磨刀、拋光、自動清洗、收渣4大功能於一體的新型實用型高端先進磨刀設備。

機型概述

多功能磨刀機DMSQ-F型系列是一種集磨刀、拋光、自動清洗、收渣4大功能於一體的新型實用型高端先進磨

刀設備。
多功能磨刀機功能齊全,設計先進,結構合理,外觀大方,有諸多技術項目填補了國內磨削工具機的空白,在國際磨床行業中也處於領先的科技水平。例如:水冷電機專利技術讓冷卻水由砂輪中間噴出,使冷卻效果提高了3倍;磨頭採用貼上式筒式砂輪,使砂輪的使用壽命延長了1/3,極大的降低了磨刀成本;拋光磨頭採用組合式羊毛輪拋光,能完全去除刀花很好的保護刀鋒;帶過濾系統的清洗、收渣裝置,讓該磨刀機節能又環保。
多功能磨刀機適用於刃磨各種直面刀,是印刷、造紙、木工、塑革、造板等行業的理想刃磨設備。

設備結構特點

● 水冷電機磨刀磨頭:德東Y系列三相異步電動機
● 拋光磨頭:德東Y系列三相異步電動機
● 磨頭可以前後移動
● 默認最大磨刀寬度: 以22°為準300 mm
變頻器調速(行程移動)
● 砂輪自動進給
● 鏈輪鏈條傳動
● 龍門式機身
電磁吸盤刀架台
渦輪蝸桿刀架傳動
● 工作檯旋轉角度:0~±90度
● 滾動式定位直線導軌
● 集中加油裝置
● 去刀花裝置
● 自動清洗裝置
● 自動收渣裝置
● 進口電器元件(選配裝置)
刮刀夾具(選配裝置)

鏈輪鏈條傳動

● 傳動比準確,傳動功率高
● 傳動跨度大,傳動平穩
● 傳動比和距離可以改變,操作方便,維修簡便,維護成本低
● 對套用環境要求低,能在高溫、重載、低速、塵埃較大的環境下工作

主要技術參數

砂輪尺寸 筒型Φ200×Φ150×100mm
筒型Φ300×Φ250×100mm
最大磨刀寬度 以22° 為準300 mm
砂輪與工作檯有效高度 80 mm
工作檯旋轉角度 0~±90 °
磨頭轉速 變頻可調
磨頭移動速度 3~15m/min (變頻可調)
行走電機功率 0.55 KW
磨頭電機功率 3(7.5)
水泵電機功率 0. 25 KW
備註:多功能磨刀機DMSQ-F型系列,有磨刀長度為1.7米、2.2米、2.6米、2.8米、3米、3.2米、3.5米、4.0米、4.5米、5米、5.5米、6米、6.5米、7米、7.5米、8米、8.5米、9米、9.5米、10米,總計20種規格。
