外貼式超音波液位開關/控制器(以下簡稱液位開關)是一種新型液位監測報警裝置。主要用於監測儲罐液面,實現上下限報警或監測管道中是否有介質存在(乾態保護),可適用於醫藥、石油、化工、電力、食品等行業的液位過程控制。

外貼式超音波液位開關
1.外貼式超音波液位開關概述

TK-LS型外貼式超音波液位開關(簡稱外貼式液位開關)是專有技術開發的一種新型液位測量報警裝置。其特有的測量敏感元件(探頭)安裝於被測容器的外壁,解決了液位測量套用中長期以來存在的測量難題。
相比於傳統的液位開關,其不與介質接觸的測量方式,不僅測量精度高,而且不用在容器壁上面開孔,不用動火,實現真正意義上的非接觸式測量控制。外貼式液位開關主要用於監測容器內液面的高度,實現高、低位報警功能。也可將其輸出信號接入DCS系統中,實現自動控制功能。
被測容器的材質可以是各類金屬、非金屬等硬質料。其發射信號可穿透的罐壁厚度達70mm。這種測量技術不受介質密度、介電常數、導電性、反射係數、壓力、溫度、沉澱等因素的影響。特別是在有毒的、強腐蝕的、易燃易爆等危險品液體的測量中具有不可替代性。
外貼式液位開關的這些優點,使其套用範圍很廣。不僅適用於普通的液位測量場合,如:電力,冶金、汽車、食品、加工製造等。更適用於醫藥,石油,化工、軍工儲運等存在高度危險品的行業。
2.外貼式超音波液位開關工作原理
外貼式超音波液位開關的探頭貼於容器外壁,其發射的高頻脈衝信號可以穿透容器壁。這個脈衝信號可以在容器壁和介質中傳播,還會被容器內表面反射回來,通過對這種反射和在容器壁內傳播特性的檢測和計算(綜合波),就可以判斷出液位是否達到了外貼式液位開關所安裝的位置。判斷出安裝位置液位的有無後,輸出繼電器信號,遠傳至控制室,完成對液位的監測。
3.外貼式超音波液位開關功能特點
測量敏感元件外貼
非接觸式測量:最理想的液位測量方式
適用面很廣:可用於有劇毒的、強腐蝕性等各種複雜工況;以及易燃易爆的危險場合
安裝可不停產、不清罐、不動火
先進的探頭製造技術
精度高、反應靈敏
工作可靠、壽命長
最佳化的核心算法
適應性廣(適用於各種罐型、罐徑、材質)
儀表調試簡單
抗干擾能力強
4.外貼式超音波液位開關技術參數
精度 ±2mm 可測壁厚 ≤70mm
供電電壓 24VDC±5% 環境濕度 15%~100%RH
輸出信號 乾接點(繼電器) 環境溫度 -40℃~+60℃
觸點容量 30VAC/DC1A(四線)
250VAC/DC5A(兩線) 使用溫度 -40℃~+100℃
(最高220℃)
電氣接口 M20×1.5mm(要求適配) 防護等級 IP65
外殼材質 鑄鋁 防爆標誌 ExdIICT6
探頭防爆 ExdIIBT4 探頭防護 IP65
適用場合 除煤礦外的其他爆炸性氣體環境
備註 溫度低於-40℃時,建議增加保溫措施(保溫層或伴熱裝置);
5.外貼式超音波液位開關套用條件
5.1介質要求
純淨液體、乳狀液體、懸浮狀液體等
5.2被測容器
材質:銅、不鏽鋼、玻璃、不發泡塑膠等密實材料
可測壁厚:最大70mm
6.外貼式超音波液位開關安裝及接線
6.1安裝方式

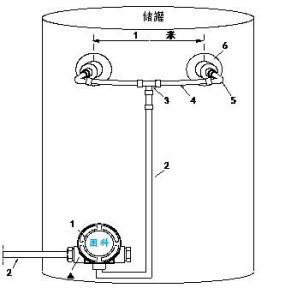

液位開關安裝示意圖(以立式儲罐為例)

圖科電子外貼式超音波液位開關安裝圖圖科電子外貼式超音波液位開關安裝圖

圖中:1——變送器
2——1/2"鍍鋅管
▲——變送器電氣接口規格:G1/2
3——三通
4——撓性管接口規格:G1/2
5——直角連線頭
6——接頭及吸盤
註:①其中第2項(1/2"鍍鋅管)需用戶自備。
②鍍鋅管2與變送器1通過防爆撓性軟管連線(防爆撓性管需用戶自備)。

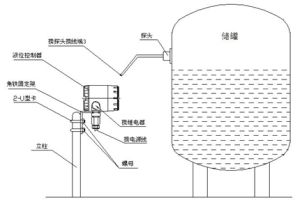

6.2變送器安裝示意圖

圖科電子外貼式超音波液位開關變送器安裝圖科電子外貼式超音波液位開關變送器安裝

備註:立柱用戶自備。

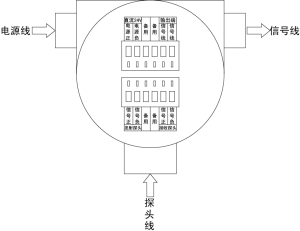

6.3四線制接線圖(兩線制詳見電子版安裝使用手冊)

圖科電子外貼式超音波液位開關接線圖圖科電子外貼式超音波液位開關接線圖

7.外貼式超音波液位開關選型

TK–LS

A

臥罐

B

立罐

C

球罐

A

M20*1.5接口

B

G1/2〃接口

C

NPT1/2〃接口

D

NPT3/4〃接口

L

兩線制

S

四線制

D

大罐型(直徑大於1m)

X

小罐型(直徑小於1m)

D

單探頭

S

雙探頭

Y

一體式

F

分體式

G

高溫(分體式)

A

普通型

B

防爆型

8.外貼式超音波液位開關常見測量介質環境
液氯液氨液化氣氯乙烯丙烯
乙烯丁烯氟化氫硫化氫煤油
輕烴甲醇乙醇丁二烯甲氨
甲苯柴油汽油氫氟酸丙酮
硫酸鹽酸硝酸氯乙烯草酸
酚水乙醚乙烷二甲醚乙醛
戊烷丁烷丙烷異丁烯正丁烷
四氯乙烯全氟丙烯三氯氫矽三氧化硫二氧化硫
三氯乙烯三氯化磷環氧乙烷鄰二甲苯變壓器油
二氧化碳一氯甲烷鹽水異丁烯正丁烷
