基本信息：

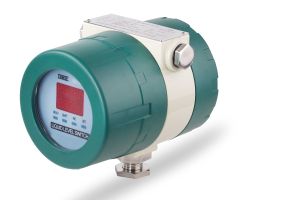

外測液位開關是一種利用“變頻超音波技術”實現的非接觸式液位開關，屬於一種從罐外檢測液位的完全非接觸檢測儀表。
外測液位開關概述:
外測液位開關是一種利用“變頻超音波技術”實現的非接觸式液位開關，廣泛適用於各種液體的液位檢測。其測量探頭安裝在容器外壁上，屬於一種從罐外檢測液位的完全非接觸檢測儀表。儀表測量探頭髮射超音波，並檢測其在容器壁中的余振信號，當液體漫過探頭時，此余振信號的幅值會變小，這個改變被儀表檢測到後輸出一個開關信號。
技術優勢：
“變頻超音波技術”
傳統超音波液位開關主要的問題在於超音波信號會受罐壁附著物干擾，並隨溫度和時間產生漂移，使余振信號幅值改變，從而容易出現誤報現象。定華通過擁有專利的自適應調節變頻變幅超音波技術，可有效消除干擾和漂移，準確檢測信號變化，使之能夠適用各種複雜的現場工況，長期穩定可靠的工作。
由於產品採用了定華公司的“微振動分析”外測聲納信號處理技術和領先的製造工藝，保證了ELL-SA外測變頻超音波液位開關的可靠性和耐用性。
工作原理：
儀表測量探頭髮射超音波，並檢測其在容器壁中的余振信號，當液體漫過探頭時，此余振信號的幅值會變小，這個改變被儀表檢測到後輸出一個開關信號。定華通過擁有專利的自適應調節變頻變幅超音波技術，可有效消除干擾和漂移，準確檢測信號變化。
用途:
儲罐液位超高或抽空容易引起安全事故並導致經濟損失，根據規範要求儲罐需要安裝液位開關，當儲罐的液位達到設定的上限或下限值時通過及時的報警處理即可防止事故發生。
外測液位開關由於其安全可靠性強、穩定性高、安裝維護簡單等優點被廣泛套用。
球罐高低液位測量
球罐最高和最低液位檢測是ELL-SA系列外測液位開關的理想套用，球罐儲存的液體一般都具有易燃易爆、毒害、強腐蝕等特性，屬於重點安全管理裝置。外測液位開關安裝不開孔、不清罐、不動火、測量不接觸罐內液體和氣體，絕無引起泄漏的可能，絕對安全。

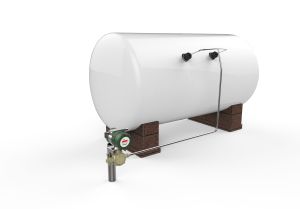

臥罐高液位報警
液氨做為一種重要的化工原料，在工業上套用廣泛，具有腐蝕性、毒性、容易揮發、與空氣混合能形成爆炸性混合物，所以化學事故發生率很高。在輕工、電力、冶金等行業液氨儲罐自動化水平落後，僅有現場液位設備，如玻璃板液位計、磁翻板液位計等。如果主要液位設備出現故障，最佳做法是安裝獨立的高位報警開關，作為已裝液位設備的備用開關。外測液位開關快速安裝調試，從而減低籌備費用和維護成本，非常經濟實惠。
立罐高液位報警
為了防止液位超高事故的發生，需要對儲罐液位進行檢測和報警。根據規範的要求，油品儲罐應設有高位報警裝置，針對儲罐容積大、易燃易爆、部分儲罐不允許開孔、油品不能接觸外界空氣等環境條件。傳統的浮力式、浸入式、壓力式、電容式、音叉式液位開關無法滿足，而外測液位開關由於自身的產品特點滿足了這一需求。
設備保護/限制檢測
由於空轉造成的泵損壞或附屬檔案設備損壞、可能增加工廠的運營成本或造成安全隱患、外測液位開關將檢測最低液位，避免設備損壞。
產品特點：
1、安全：在測量有毒害、有腐蝕、有壓力、易燃爆、易揮發、易泄漏的液體時，不使用閥門、連通管、接頭，沒有漏點，不接觸罐內的液體和氣體，非常安全。即使在儀表損壞或維修狀態下，也絕無引起泄漏、毒害、爆炸的可能。
2、安裝、維修方便：安裝維修時不動火，不清罐，不影響生產。
3、可靠耐用：感測器和儀表中無機械運動部件，並嚴格密封，與外界隔離，不會磨損或腐蝕。
4、適用廣泛：與被測介質的壓力、溫度、密度、介電常數、黏度及有無腐蝕性無關。
技術指標：
類別 單點液位開關/雙點液位開關
精度 ±1mm,±2mm,±5mm,±10mm
遲滯 1s
儀表尺寸 341×235×173.5(mm)
儀表材質（鑄鋁） ADC12
探頭尺寸 Φ80*102(mm)
探頭外殼材質 PC
感測器安裝方式 罐壁外貼式（磁吸、粘接）
觸點型式 DPDT雙刀雙擲 SPDT單刀雙擲
觸點容量 6ADC30V或6AAC250V
電源 DC24V或AC(90V~260V)
防護等級 IP67
防爆等級 ExdⅡCT6Gb
防腐等級 WF1
感測器到主機連線長度 不大於20米
感測器電纜配管 6'鍍鋅管，G3/4"(M)
儀表固定 2"立罐安裝
儀表電源與輸出電氣接口 M20×1.5（M）~G3/4"(F)
儀表感測器接線電氣接口 M20×1.5（M）~G3/4"(F)
供電電壓 DC24V±20%(電源輸出電壓減去線損電壓)
電壓最大輸出功率大於 1.5W(儀表啟動時)
儀表額定功率 1.2W（正常工作時）
儀表額定電流 50mA（正常工作時）
輸出信號 儀表輸出繼電器觸點負載6ADC30V或6AAC250V，支持Modbus輸出方式，可與報警器直接連線使用。可以選擇單刀雙擲，接點是常開；也可以選擇單刀雙擲，接點常開常閉可以選擇。
供電電源：
儀表供電線與儀表內部電路是隔離的，隔離電壓為1000v
直流供電時供電電源應滿足:
供電電壓 DC24+20% 電源輸出電壓減去線損電壓
電壓最大輸出功率大於 1.5W 儀表啟動時
儀表額定功率 1.2W 正常工作時
儀表額定電流 50mA
輸出信號：
儀表輸出繼電器觸點負載6AAC250V/DC30V,支持Modbus輸出方式，可與報警器直接連線使用。
可以選擇單刀單擲，接點是常開；也可選擇單刀雙擲，接點常開常閉可選擇。
