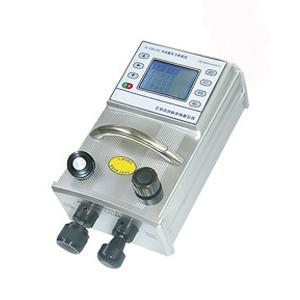

壓力校驗儀

壓力校驗儀

壓力校驗儀是為校驗各種壓力(差壓)變送器﹑壓力感測器﹑壓力開關﹑一般及精密壓力表而設計的一款壓力校檢標準儀器,在測量壓力的同時,也可測量電流或電壓。儀器所測壓力與設定的壓力百分數及測量電流同屏顯示,電流及電流百分數可通過顯示選單選擇。除測量壓力外,儀器還提供一路高精度24V直流電源。廣泛套用於電力、冶金、石化、醫藥、水利、航空、計量、氣象、環保、自動化等部門和科研單位。


概述

壓力校驗儀[2]可用於檢定壓力開關、精密壓力表,普通壓力表,壓力(差壓)變送器,壓力感測器及其他壓力類儀表。
SIKA P700壓力校驗儀SIKA P700壓力校驗儀

壓力校驗儀基本準確度高,是實驗室、工廠、大專院校等理想的高檔壓力校驗儀表,是熱工行業用於現場熱工校驗的首選現場校驗儀。壓力校驗儀由於其簡便易操作、性能穩定、讀數直觀等優點,已被廣大用戶接受和認可。

ATE-3000-Ⅳ壓力校驗儀由於其簡便易操作、性能穩定、讀數直觀等優點,已被廣大講師工作者接受和認可壓力校驗儀是一種新型測試儀表,不僅解決了標準壓力的校驗,而且更好的滿足了現場綜合的測試需要。

ATE-3000-Ⅳ壓力校驗儀由於其簡便易操作、性能穩定、讀數直觀等優點,已被廣大講師工作者接受和認可壓力校驗儀基本準確度分0.02%和0.05%兩種,是實驗室工廠、大專院校理想的高檔工具表,並可作為中等精度壓力測試的標準表,是熱工行業用於現場熱工校驗的首選現場校驗儀。

特點

ATE-3000-Ⅳ壓力校驗儀為交直流兩用的攜帶型儀表,在測量壓力的同時,可測量電流,同時在LCD上顯示出來,並備有24VDC輸出。加之前面板上安裝有打壓手泵,使其成為理想的現場校驗儀表。

SIKA P350型壓力校驗儀SIKA P350型壓力校驗儀

其內部高性能的微處理器對儀表零點和線性進行連續修正,保證儀表長時間內零點和準確度具有良好的重複性和穩定性,測量準確度高。同時具有超量程報警功能,當所加壓力超出額定滿量程+2500字時,儀表將顯示OVERRANGE!P並且內置蜂鳴器將斷續發聲,以表示壓力(電流)超出滿量程,應停止加壓,並卸掉部分壓力使其在規定量程內,以免損壞壓力感測器。當壓力校驗儀所測量的電流超出22mA時儀表將顯示OVERRANGE!I並且內置蜂鳴器將斷續發聲,以表示所測電流超量程。
特點是軟體內容豐富,操作簡單、明了。採用薄膜面板及進口輕觸開頭,款式新穎,按鍵壽命長。LCD背光,壓力、電流顯示、直觀、清晰、結構緊湊合理。智慧型壓力校驗儀體積小、重量輕、攜帶方便。

技術參數

壓力量程:-95KPa~1.6MPa(各量程段,無壓力源可-95KPa~60MPa)
解析度:壓力:Min1Pa
電流:Min1uA
電流測量範圍:0~22mA
直流輸出:24VDC
準確度:壓力:0.1%F·S0.05%F
電流:0.05%±1d
相對濕度:≤80%RH
過載能力:為量程上限的1.2~1.5倍
外形尺寸:240×80×40mm(多型號多規格)
重量:2.5Kg
內置電池:一次充電可工作15個小時
這樣的壓力校驗儀可以取代進口產品,是熱工行業不可缺少的熱工現場智慧型校驗儀表。

分類

壓力校驗儀分為模組式及一體式兩種,目前,一體式壓力校驗儀因其便攜等特點代表了產品未來方向。
壓力校驗儀是一種新型測試儀表,不僅解決了標準壓力的校驗,而且更好的滿足了現場綜合的測試需要。

ATE-3000-Ⅳ攜帶型壓力校驗儀功能特點

全量程壓力校驗,配置進口壓力感測器及全量程壓力泵。

SIKA P40.2型壓力校驗儀SIKA P40.2型壓力校驗儀

一台主機與多個壓力模組可方便拆卸,配合完成全量程測量。
主機自動識別各個壓力模組的測量範圍。
具有電流測量和DC24V輸出功能,與壓力信號同時進行檢測、方便變送器的校驗。
高準度A/D轉換,軟體自動進行非線形修正。
圖形點陣液晶顯示屏中文選單,背光柔和清晰,無需閱讀說明書
帶RS232接口,與電腦連線後,輸出校驗報告。
智慧型化電源管理。

ATE-3000-Ⅳ典型用途

現場或計量室校驗各種壓力表
現場或計量室校驗各種壓力、差壓、液壓變送器
準確測量0~20mA範圍內的電流。
提供24VDC/50mA變送器的工作電源
技術指標
提供變送器電源:24VDC/50mA±10%。
壓力傳遞介質:2M以下為空氣,2M以上10M一下為液體(矽油,水),10M以上需外配壓力源
環境溫度:28攝氏度
電池特性:(充電一次)連續工作8小時。
壓力校驗儀為交直流兩用的攜帶型儀表
1、高性能的微處理器對儀表的各項性能及技術指標作連續修正,保證儀表長時間、寬溫度範圍內使用而不影響儀表的精度。
2、功耗低。電池採用進口鎳氫高能量電池,保證儀表在長時間內工作。
3、恆流充電,具有電池電壓的過充電、欠壓自動關機及自動保護功能,保證電池不因過充電或欠電壓而損壞,電池使用壽命長。
4、微功耗的欠電壓自動保護功能,保證儀表即使操作者因故而連續開機過長也不會因欠電壓而損壞
5、儀表量程功能豐富,一表多用。
6、軟體內容豐富,操作簡單、明了。
7、採用薄膜面板輕觸開關,款式新穎,按鍵壽命長。
8、可直接在面板上操作調校滿量程。
9、攜帶型金屬外殼,抗干擾強,牢固耐衝擊。

攜帶型分體壓力校驗儀的詳細資訊

攜帶型分體壓力校驗儀的功能特點:
全量程壓力校驗,配置進口壓力感測器及全量程壓力泵。
一台主機與多個壓力模組可方便拆除,配合完成全量程測量。
主機自動識別各個壓力模組的測量範圍。
具有電流測量和DC24V輸出功能,與壓力信號同時進行檢測,方便變送器的校驗。
高準度A/D轉換,軟體自動進行非線性修正。
圖形點陣液晶顯示屏中文選單,背光柔和清晰,無需閱讀說明書。
帶RS232接口,與電腦連線後,輸出校驗報告。
智慧型化電源管理。
壓力校驗儀的典型用途:
現場或計量室校驗各種壓力表。
現場或計量室校驗各種電動壓力、差壓、液位變送器。
準確測量0~20mA範圍內的電流。
提供24VDC/50mA變送器的工作電源。
壓力校驗儀的技術指標:
高 精 度:±0.05%F·S
穩 定 性:±0.02%F·S/年
測壓範圍:-95kPa~60MPa
電流測量:0~20mA
提供變送器電源:24V DC/50mA±10%
壓力傳遞介質:非腐蝕性氣體,淨水
★環境溫度:5~40℃
★電池特性:(充電一次)連續工作4小時
★淨 重:約2Kg
用戶可選模組:
型號 量程 型號 量程
P-10 ±1kPa P-15 0~1.6MPa
P-11 ±6kPa P-16 0~2.5MPa
P-12 ±25kPa P-17 0~16MPa
P-13 ±60kPa P-18 0~25MPa
P-14 -100~250kPa P-19 0~40MPa
選型資料:
ATE-3000-V 壓力校驗儀主機
-P 壓力模組
01
02
03
04
05
06 -10~0~10kPa
-95~0~100kPa
0~600kPa
0~1MPa
0~6MPa
0~60MPa
-Mp 壓力源
A1
A2
A3
A4 -95~0~60MPa
0~1.6MPa
-95~250kPa
0~25MPa

壓力校驗儀使用操作:

1、壓力校驗儀[2]在使用時,請將儀器擰入手操壓力泵上“標準儀表"接口。 SIKA P350型壓力校驗儀

2、快接頭用所配高壓軟管連線被檢儀器即可校驗

3、電源開、關鍵:按“開"鍵打開,LCD顯示測量狀態;按“關" 鍵,儀表關機,切斷電源。

4、校零鍵:測量前,按一下:“校零"鍵,儀表自 動將感測器的零點數值採集並送處理器CPU進行處 理,保證儀表所測數據為實際壓力值。

5、壓力鍵:開機後LCD右下角顯示該儀表的壓力單位,若使用中按“單位"鍵、使LCD顯示為“Psi、Bar、mmHg、Kgf/cm2"中任何一種單位時,按一下“壓力"鍵,儀表自動切換到出廠時設定壓力單位檔上。需要顯示測量電流時,在儀表顯示單位為MPa(或KPa)時,按一下“壓力"鍵,面板上對應的電流指示燈亮,即為測量電流狀態。

壓力校驗儀的壓力量程與壓力泵的配置:

壓力校驗儀的壓力量程根據用戶的要求配置,如果的帶真空的壓力校驗儀[3],壓力量程最大在-95KPa~2.5MPa,這款校驗儀只需要配置內置式壓力泵,一般0~6MPa以內的壓力校驗儀都可以配置內置式壓力表,而超過這個量程的壓力就需要配置外置泵了。
