標準表

標準表，採用背光LCD，即背光液晶顯示。

WWW.QZ668.COM

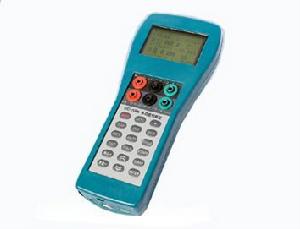

ZC-4000-7特穩信號校驗儀的詳細資訊：http://www.qz668.com/

特穩信號校驗儀的詳細資訊：
◆採用背光LCD，即背光液晶顯示。多屏漢字選單顯示，數字按鍵設定，無電位器操作，3秒精確逼近，自動跟蹤平衡。顯示清晰、明了，操作簡單快捷。
◆功能齊全，18種輸入/輸出熱工量、輸入/輸出同步運行，獨立操作，電源隔離，互不影響。連續輸出，可實現正反向的步進輸出功能，並可隨意調節其步進速率。熱電偶、熱電阻的溫度值可與其對應的電壓、電阻信號值相互轉換，無須查表。此校驗儀實現了自身零點校準，消除引線電阻。
滿五位解析度，精度高（為0.05%）、具有RS-232接口，WINDOWS界面，便攜實用，可實現遠程控制及自身零點校準等功能。
◆有24V直流電壓電源

定值輸出：數字鍵設定,迅速精確逼近，不受翻頁影響,自動跟蹤平衡輸出：
熱電偶（K、S、E、T、J、B、R、N）
熱電阻（Pt1000、Pt100、Pt10、Cu100、cu50）
仿真電阻（0-400Ω）
電壓（0-±100 mV、0-±10V）
電流（0-±25mA）
頻率（0-1KHz）,頻率輸出為TTL電平方波
另有24V直流電源
步進輸出：按鍵模擬粗、中、細調節，三種速率（0.01%,0.2%,10%）,正反向連續輸出：
熱電偶（K、S、E、T、J、B、R、N）
熱電阻（Pt1000＊、Pt100、Pt10＊、Cu100、Cu50）
仿真電阻（0-1KΩ）
產品附屬檔案
1、兩副表筆，每副表筆均有紅、黑兩種顏色，紅為正，黑為負。
2、頻率線一套。輸出與測量線顏色不同，靠近"OUT"標記的為輸出線，靠近"IN"標記的為測量線。紅色夾為正，黑色夾為負。測量與輸出口在後面板的"Frequency"孔。
3、電源線一根。
4、冷補線（Pt1000）一根，此線插入後面板中的"COLD　JUNCTION"口，便可實現環境溫度的測量功能。
特穩信號校驗儀主要技術指標
1、輸出： （20℃±5℃）
輸 出
量 程 解析度 精度 負 載 備 注
電壓（mV）

0~±99.999 1μV 0.05% 200Ω （min） /
電壓（V）
0~±9.9999 0.1mV 0.05% 200Ω （min） /
電流（mA）
0~±25.000 1μA 0.05% 20Ω /
仿真電阻（Ω）
0~999.99 0.01Ω 0.05% R×I<10V50μA /
K型偶（℃）
0~1100 0.1℃ 0.5℃
200Ω （min） E,J,T
S型偶（℃）
0~1600 0.1℃ 2.0℃ 200Ω （min） B,R,N
熱電阻Pt100（℃）
-50~600 0.1℃ 0.2℃ R×I<10V50μA Pt1000Pt10
熱電阻 Cu50（℃）
-50~150 0.1℃ 0.5℃ R×I<10V50μA Cu100
電壓（DV）
24 0.2V 200mA（max） /
頻 率（Hz）
0~1K 0.01Hz 0.02% 10kΩ ②

2、測量： 　（20℃±5℃）
測 量 量 程 解析度 精度 負 載 備 注
電壓（mV）
0~±99.999 1μV 0.05% 200Ω （min） /
電壓（V） 0~±50.000 0.1mV 0.05% 200Ω （min） /
電流（mA） 0~±25.000 1μA 0.05% 20Ω /
仿真電阻（Ω） 0~9999 0.01Ω 0.05% R×I<10V50μA /
K型偶（℃） 0~1100 0.1℃ 0.5℃
200Ω （min） E,J,T
S型偶（℃） 0~1600 0.1℃ 2.0℃ 200Ω （min） B,R,N
熱電阻Pt100（℃） -50~600 0.1℃ 0.2℃ R×I<10V50μA Pt1000Pt10
熱電阻 Cu50（℃） -50~150 0.1℃ 0.5℃ R×I<10V50μA Cu100
頻 率（Hz） 0~10K 0.01Hz 0.05% 10kΩ ②
