塗鍍層測厚儀可無損地測量磁性金屬基體（如鋼、鐵、合金和硬磁性鋼等）上非磁性塗層的厚度（如鋁、鉻、銅、琺瑯、橡膠、油漆等）及非磁性金屬基體（如銅、鋁、鋅、錫等）上非導電覆層的厚度（如：琺瑯、橡膠、油漆、塑膠等）。塗鍍層測厚儀具有測量誤差小、可靠性高、穩定性好、操作簡便等特點，是控制和保證產品質量必不可少的檢測儀器，廣泛地套用在製造業、金屬加工業、化工業、商檢等檢測領域。

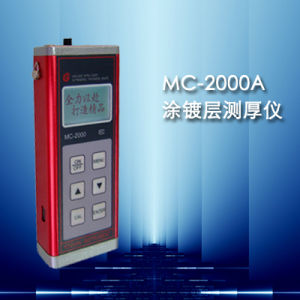

MC-2000A塗鍍層測厚儀塗鍍層測厚儀
塗鍍層測厚儀根據測量原理一般有以下五種類型:
1.磁性測厚法
適用導磁材料上的非導磁層厚度測量.導磁材料一般為:鋼\鐵\銀\鎳.此種方法測量精度高
2.渦流測厚法
適用導電金屬上的非導電層厚度測量.此種方法較磁性測厚法精度低
3.超音波測厚法
目前國內還沒有用此種方法測量塗鍍層厚度的,國外個別廠家有這樣的儀器,適用多層塗鍍層厚度的測量或則是以上兩種方法都無法測量的場合.但一般價格昂貴\測量精度也不高.
4.電解測厚法
此方法有別於以上三種,不屬於無損檢測,需要破壞塗鍍層.一般精度也不高.測量起來較其他幾種麻煩
5.放射測厚法
此種儀器價格非常昂貴(一般在10萬RMB以上),適用於一些特殊場合.國內目前使用最為普遍的是第1\2兩種方法。
常規塗層測厚儀的原理
對材料表面保護、裝飾形成的覆蓋層，如塗層、鍍層、敷層、貼層、化學生成膜等，在有關國家和國際標準中稱為覆層（coating）。
覆層厚度測量已成為加工工業、表面工程質量檢測的重要一環，是產品達到優等質量標準的必備手段。為使產品國際化，我國出口商品和涉外項目中，對覆層厚度有了明確的要求。
覆層厚度的測量方法主要有：楔切法，光截法，電解法，厚度差測量法，稱重法，X射線螢光法，β射線反向散射法，電容法、磁性測量法及渦流測量法等。這些方法中前五種是有損檢測，測量手段繁瑣，速度慢，多適用於抽樣檢驗。
X射線和β射線法是無接觸無損測量，但裝置複雜昂貴，測量範圍較小。因有放射源，使用者必須遵守射線防護規範。X射線法可測極薄鍍層、雙鍍層、合金鍍層。β射線法適合鍍層和底材原子序號大於3的鍍層測量。電容法僅在薄導電體的絕緣覆層測厚時採用。
隨著技術的日益進步，特別是近年來引入微機技術後，採用磁性法和渦流法的測厚儀向微型、智慧型、多功能、高精度、實用化的方向進了一步。測量的解析度已達0.1微米，精度可達到1%，有了大幅度的提高。它適用範圍廣，量程寬、操作簡便且價廉，是工業和科研使用最廣泛的測厚儀器。
採用無損方法既不破壞覆層也不破壞基材，檢測速度快，能使大量的檢測工作經濟地進行。
一．磁吸力測量原理及測厚儀
永久磁鐵（測頭）與導磁鋼材之間的吸力大小與處於這兩者之間的距離成一定比例關係，這個距離就是覆層的厚度。利用這一原理製成測厚儀，只要覆層與基材的導磁率之差足夠大，就可進行測量。鑒於大多數工業品採用結構鋼和熱軋冷軋鋼板衝壓成型，所以磁性測厚儀套用最廣。測厚儀基本結構由磁鋼，接力簧，標尺及自停機構組成。磁鋼與被測物吸合後，將測量簧在其後逐漸拉長，拉力逐漸增大。當拉力剛好大於吸力，磁鋼脫離的一瞬間記錄下拉力的大小即可獲得覆層厚度。新型的產品可以自動完成這一記錄過程。不同的型號有不同的量程與適用場合。這種儀器的特點是操作簡便、堅固耐用、不用電源，測量前無須校準，價格也較低，很適合車間做現場質量控制。
二．磁感應測量原理
採用磁感應原理時，利用從測頭經過非鐵磁覆層而流入鐵磁基體的磁通的大小，來測定覆層厚度。也可以測定與之對應的磁阻的大小，來表示其覆層厚度。覆層越厚，則磁阻越大，磁通越小。利用磁感應原理的測厚儀，原則上可以有導磁基體上的非導磁覆層厚度。一般要求基材導磁率在500以上。如果覆層材料也有磁性，則要求與基材的導磁率之差足夠大（如鋼上鍍鎳）。當軟芯上繞著線圈的測頭放在被測樣本上時，儀器自動輸出測試電流或測試信號。早期的產品採用指針式表頭，測量感應電動勢的大小，儀器將該信號放大後來指示覆層厚度。近年來的電路設計引入穩頻、鎖相、溫度補償等地新技術，利用磁阻來調製測量信號。還採用專利設計的積體電路，引入微機，使測量精度和重現性有了大幅度的提高（幾乎達一個數量級）。現代的磁感應測厚儀，解析度達到0.1um，允許誤差達1%，量程達10mm。磁性原理測厚儀可套用來精確測量鋼鐵表面的油漆層，瓷、搪瓷防護層，塑膠、橡膠覆層，包括鎳鉻在內的各種有色金屬電鍍層，以及化工石油待業的各種防腐塗層。
三．電渦流測量原理
高頻交流信號在測頭線圈中產生電磁場，測頭靠近導體時，就在其中形成渦流。測頭離導電基體愈近，則渦流愈大，反射阻抗也愈大。這個反饋作用量表征了測頭與導電基體之間距離的大小，也就是導電基體上非導電覆層厚度的大小。由於這類測頭專門測量非鐵磁金屬基材上的覆層厚度，所以通常稱之為非磁性測頭。非磁性測頭採用高頻材料做線圈鐵芯，例如鉑鎳合金或其它新材料。與磁感應原理比較，主要區別是測頭不同，信號的頻率不同，信號的大小、標度關係不同。與磁感應測厚儀一樣，渦流測厚儀也達到了解析度0.1um，允許誤差1%，量程10mm的高水平。採用電渦流原理的測厚儀，原則上對所有導電體上的非導電體覆層均可測量，如航天航空器表面、車輛、家電、鋁合金門窗及其它鋁製品表面的漆，塑膠塗層及陽極氧化膜。覆層材料有一定的導電性，通過校準同樣也可測量，但要求兩者的導電率之比至少相差3-5倍（如銅上鍍鉻）。雖然鋼鐵基體亦為導電體，但這類任務還是採用磁性原理測量較為合適.
影響塗層測厚儀測量值精度的因素
1.影響因素的有關說明

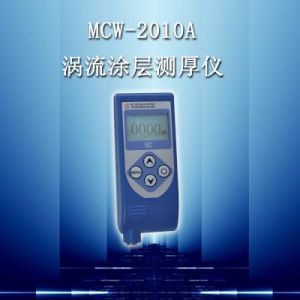

MCW-2010A塗鍍層測厚儀a基體金屬磁性質
磁性法測厚受基體金屬磁性變化的影響（在實際套用中，低碳鋼磁性的變化可以認為是輕微的），為了避免熱處理和冷加工因素的影響，應使用與試件基體金屬具有相同性質的標準片對儀器進行校準；亦可用待塗覆試件進行校準。
b基體金屬電性質
基體金屬的電導率對測量有影響，而基體金屬的電導率與其材料成分及熱處理方法有關。使用與試件基體金屬具有相同性質的標準片對儀器進行校準。
c基體金屬厚度
每一種儀器都有一個基體金屬的臨界厚度。大於這個厚度，測量就不受基體金屬厚度的影響。本儀器的臨界厚度值見附表1。
d邊緣效應
本儀器對試件表面形狀的陡變敏感。因此在靠近試件邊緣或內轉角處進行測量是不可靠的。
e曲率
試件的曲率對測量有影響。這種影響總是隨著曲率半徑的減少明顯地增大。因此，在彎曲試件的表面上測量是不可靠的。
f試件的變形
測頭會使軟覆蓋層試件變形，因此在這些試件上測出可靠的數據。
g表面粗糙度
基體金屬和覆蓋層的表面粗糙程度對測量有影響。粗糙程度增大，影響增大。粗糙表面會引起系統誤差和偶然誤差，每次測量時，在不同位置上應增加測量的次數，以克服這種偶然誤差。如果基體金屬粗糙，還必須在未塗覆的粗糙度相類似的基體金屬試件上取幾個位置校對儀器的零點；或用對基體金屬沒有腐蝕的溶液溶解除去覆蓋層後，再校對儀器的零點。
h磁場
周圍各種電氣設備所產生的強磁場，會嚴重地干擾磁性法測厚工作。
i附著物質
本儀器對那些妨礙測頭與覆蓋層表面緊密接觸的附著物質敏感，因此，必須清除附著物質，以保證儀器測頭和被測試件表面直接接觸。
j 測頭壓力測頭置於試件上所施加的壓力大小會影響測量的讀數，因此，要保持壓力恆定。
k測頭的取向測頭的放置方式對測量有影響。在測量中，應當使測頭與試樣表面保持垂直。
2．使用儀器時應當遵守的規定
a基體金屬特性
對於磁性方法，標準片的基體金屬的磁性和表面粗糙度，應當與試件基體金屬的磁性和表面粗糙度相似。對於渦流方法，標準片基體金屬的電性質，應當與試件基體金屬的電性質相似。
b基體金屬厚度
檢查基體金屬厚度是否超過臨界厚度。
c邊緣效應不應在緊靠試件的突變處，如邊緣、洞和內轉角等處進行測量。
d曲率不應在試件的彎曲表面上測量。
e讀數次數
通常由於儀器的每次讀數並不完全相同，因此必須在每一測量面積內取幾個讀數。覆蓋層厚度的局部差異，也要求在任一給定的面積內進行多次測量，表面粗造時更應如此。
f表面清潔度
測量前，應清除表面上的任何附著物質，如塵土、油脂及腐蝕產物等，但不要除去任何覆蓋層物質.
