鋼化玻璃均質爐是鋼化玻璃生產的輔助設備,在玻璃鋼化工序完成後,再放入均質爐內進行熱浸處理,可使玻璃內應力分布均勻,避免玻璃自爆,改善鋼化質量。
二、系統組成

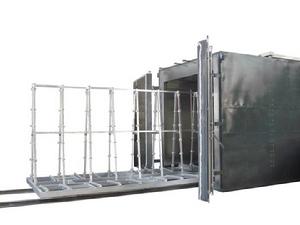

鋼化玻璃均質爐由爐體、爐體蓋、玻璃運載車、風路系統、加熱系統、電控系統、氣動系統組成。
三、主要特點
1. 採用固態繼電器作加熱控制元件;
2. 爐膛內壁採用不鏽鋼內膽,採用優質矽酸鋁保溫棉料作保溫層;
3. 爐體採用貨櫃式整體結構,堅固耐用;
4. 加熱管採用不鏽鋼加熱管;
5. 加熱通道與冷風通道共用一個通道,結構緊湊合理,減少不良品;
6. 本機設有8個固定溫度控制點,1個活動溫度檢測點,採用工控機進行加熱控制和溫度檢測,各項控制參數和生產記錄可由操作員方便地設定和輸入,設備運行時可通過人機界面全程觀測各點溫度實測值和爐溫曲線,每完成一次均質過程可以列印生產記錄和爐溫曲線。
7. 採用真彩顯示微電腦過程控制記錄儀,其特點:
a. 10.4”彩色顯示屏;
b. 棒圖、曲線畫面兩種顯示切換;
c. PID整定、智慧型溫度控制;
d. 可程式式設定工藝曲線;
e. RS232、RS485通訊口及USB口可與電腦、隨身碟等設備連線存儲;
f. 直接連線印表機列印曲線;
g. 歷史曲線記錄、超限報警、全自動回放功能;
h. 方便快捷查詢功能,直接以年、月、日、時、分、秒查詢數據;
i. 強大數據管理及存儲能力,最大保存時間3年;
j. 多通道數據採集,多通道控制輸出。
8. 印表機
9. 加熱控制採用固態繼電器控制,有如下特點:
a. 三相大功率、三刀單擲常開式直流控制,交流輸出;
b. 功率可達額定的75%;
c. 輸出端由雙向可控矽交流開關
d. 性能穩定、噪音低、壽命長;
e. 工作電壓440V,工作電流3x40A,輸入控制電壓3-32V;
f. LED輸入顯示;
g. 輸入輸出隔離電壓2500V;
最大加工玻璃板面尺寸 | 2500X5000mm |
最大單爐處理量 | 8000kg |
最高加熱溫度 | 320℃ |
工作溫度 | 280~310℃ |
溫控精度 | ±8℃ |
冷卻風機 | 5.5KW×2台 |
熱風循環風機 | 2.2KWx3台 |
加熱功率 | 307KW |
總裝機功率 | 318KW |
電源 | 3PH/AC380V/220V/50H |
氣源 | 0.6~0.8MPa/1500Lpm |
爐體內膛尺寸(長X寬X高) | 5290X1800X2965mm |
主體外形尺寸(長X寬X高) | 6860X2700X4070mm |
玻璃運載車軌距(內) | 1100mm |
最小安裝場地尺寸(長X寬) | 7.3MX3.2M |
重量 | 10.9T |
