地阻儀

地阻儀

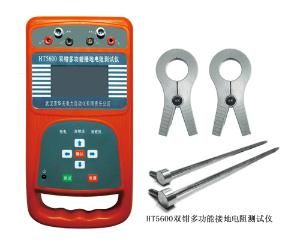

地阻儀是一種手持式的接地測量儀。儀器配備有測試所必需的附屬檔案,操作簡單、直觀。地阻儀用於接地電阻的測量,並在此基礎上評價接地質量。

原理

儀表配有兩個鉗口:電壓鉗和電流鉗。

電壓鉗在被測迴路中激勵出一個感應電勢E,並在被測迴路產生電流I,儀表通過電流鉗可以測得I值。通過對E、I的測量,由歐姆定律:R=E/I,即可求得R的值。

參數

1.接地電阻測量範圍:

雙鉗法:0.01Ω~1000Ω

地樁法:0.01Ω~1000Ω

2.誤差:

雙鉗法:±2%±2個字

地樁法:±1.5%±2個字

3.最小解析度:0.01Ω

4.鉗口尺寸:Φ50mm

5.存儲容量:200組數據

6.工作溫度:0ºC ~ + 50°C

7.電源:8節5號鎳氫充電電池或普通AA電池

8.重量:0.8KG

9.尺寸:265mm×130mm×65mm

注意事項

1.存放保管本表時,應注意環境溫度濕度,應放在乾燥通風的地方為宜,避免受潮,應防止酸鹼及腐蝕氣體。

2.測量保護接地電阻時,一定要斷開電氣設備與電源連線點。在測量小於1Ω的接地電阻時,應分別用專用導線連在接地體上,C2在外側P2在內側如圖四所示:

3.測量大型接地網接地電阻時,不能按一般接線方法測量,可參照電流表、電壓表測量法中的規定選定埋插點。

4.測量地電阻時最好反覆在不同的方向測量3~4次,取其平均值。

5.本儀表為交直流兩用,不接交流電時,儀表使用電池供電,接入交流時,優先使用交流電。

6.當表頭左上角顯示“←”時表示電池電壓不足,應更換新電池。儀表長期不用時,應將電池全部取出,以免鏽蝕儀表。
