地址映射結構

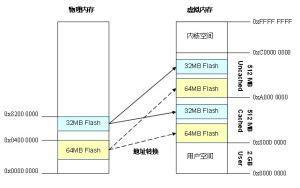

物理地址與虛擬地址的映射typedefstructphys_mem_desc
{
void*virtualAddr;
void*physicalAddr;
UINTlen;
UINTinitialStateMask;/*maskparametertovmStateSet*/
UINTinitialState;/*stateparametertovmStateSet*/
}PHYS_MEM_DESC;
virtualAddr：你要映射的虛擬地址
physicalAddr：硬體設計時定義的實際物理地址
len；要進行映射的地址長度
initialStateMask：可以初始化的地址狀態：
有如下狀態：
#defineVM_STATE_MASK_VALID0x03
#defineVM_STATE_MASK_WRITABLE0x0c
#defineVM_STATE_MASK_CACHEABLE0x30
#defineVM_STATE_MASK_MEM_COHERENCY0x40
#defineVM_STATE_MASK_GUARDED0x80
不同的CPU晶片類型還有其特殊狀態
initialState：實際初始化的地址狀態：
有如下狀態：
#defineVM_STATE_VALID0x01
#defineVM_STATE_VALID_NOT0x00
#defineVM_STATE_WRITABLE0x04
#defineVM_STATE_WRITABLE_NOT0x00
#defineVM_STATE_CACHEABLE0x10
#defineVM_STATE_CACHEABLE_NOT0x00
同樣不同的CPU晶片類型還有其特殊狀態
初始化結構
在Tornado\target\config\ads860\sysLib.c檔案中：
PHYS_MEM_DESCsysPhysMemDesc[]=
{
{
(void*)LOCAL_MEM_LOCAL_ADRS,
(void*)LOCAL_MEM_LOCAL_ADRS,
LOCAL_MEM_SIZE,
VM_STATE_MASK_VALID|VM_STATE_MASK_WRITABLE|
VM_STATE_MASK_CACHEABLE,
VM_STATE_VALID|VM_STATE_WRITABLE|VM_STATE_CACHEABLE
},
{
(void*)BCSR0,
(void*)BCSR0,
0x00001000,/*4k-BoardControlandStatus*/
VM_STATE_MASK_VALID|VM_STATE_MASK_WRITABLE|
VM_STATE_MASK_CACHEABLE|VM_STATE_MASK_GUARDED,
VM_STATE_VALID|VM_STATE_WRITABLE|VM_STATE_CACHEABLE_NOT|
VM_STATE_GUARDED
},
……
{
(void*)INTERNAL_MEM_MAP_ADDR,
(void*)INTERNAL_MEM_MAP_ADDR,
INTERNAL_MEM_MAP_SIZE,/*64k-InternalMemoryMap*/
VM_STATE_MASK_VALID|VM_STATE_MASK_WRITABLE|
VM_STATE_MASK_CACHEABLE|VM_STATE_MASK_GUARDED,
VM_STATE_VALID|VM_STATE_WRITABLE|VM_STATE_CACHEABLE_NOT|
VM_STATE_GUARDED
},
{
(void*)ROM_BASE_ADRS,
(void*)ROM_BASE_ADRS,
ROM_SIZE,/*Flachmemory*/
VM_STATE_MASK_VALID|VM_STATE_MASK_WRITABLE|
VM_STATE_MASK_CACHEABLE,
VM_STATE_VALID|VM_STATE_WRITABLE|VM_STATE_CACHEABLE_NOT
}
};
上面結構中是預設地址映射。
地址初始化
在Tornado\target\src\config\usrMmuInit.c檔案中
通過函式usrMmuInit使地址映射生效
實現映射
如你定義flash地址為0x04000000開始的8Mbyte地址，則可以如下進行地址映射
{
(void*)0x04000000,
(void*)0x04000000,
0x00800000,/*8m-Flashwindow1*/
VM_STATE_MASK_VALID|VM_STATE_MASK_WRITABLE,
VM_STATE_VALID|VM_STATE_WRITABLE
},
注意
地址映射最小單位為1頁，4K大小，所以len值最小為：0x00001000。
地址映射分類
地址映射也可以成為地址重定位或地址變換，可以分為以下兩類：
靜態重定位
當用戶程式被裝入記憶體時，一次性實現邏輯地址到物理地址的轉換，以後不再轉換（一般在裝入記憶體時由軟體完成）。

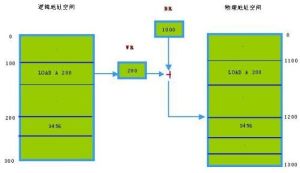

動態重定位
在程式運行過程中要訪問數據時再進行地址變換（即在逐條指令執行時完成地址映射。一般為了提高效率，此工作由硬體地址映射機制來完成。由硬體支持，軟體硬體結合完成。硬體上一般需要一對暫存器的支持）。
