詞語解釋
工程術語，指起點和終點間以任何方式連線的一種幾何圖形。《技術製圖 圖線》的國家標準代號為GB/T 17450-1998，《機械製圖 圖樣畫法 圖線》的國家標準代號為GB/T 4457.4-2002。
基本線型
15種基本線型圖線的基本線型有15種：實線、虛線、間隔畫線、點畫線、雙點畫線、三點畫線、點線、長畫短畫線、長畫雙短畫線、畫點線、雙畫單點線、畫雙點線、雙畫雙點線、畫三點線、雙畫三點線。
圖線的尺寸
所有線型的圖線寬度d應按圖樣的類型和尺寸大小在下列數系中選擇（單位：mm）：
0.13 0.18 0.25 0.35 0.5 0.7 1.0 1.4 2.0
該數系的公比為1:根號2。繪製機械圖樣的圖線分粗、細兩種。粗線的寬度d可在0.5-2之間選擇，細線的寬度為d/2。
基本線型
九種：細實線、波浪線、雙摺線、粗實線、細虛線、粗虛線、細點畫線、粗點畫線、細雙點畫線。

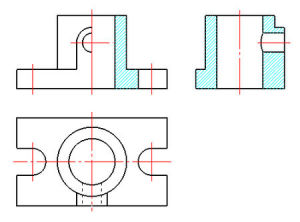

圖線的畫法
1、除非另有規定，兩條平行線之間的最小間隙不得小於0.7mm。
2、虛線與虛線相交、虛線與點畫線相交，應以線段相交；虛線、點畫線如果是粗實線的延長線，應留有空隙；虛線與粗實線相交，不留空隙。
3、當兩種或兩種以上圖線重疊時，應按以下順序優先畫出所需的圖線：粗實線--細虛線--細點畫線--雙點畫線。
4、同一圖樣中同類圖線的寬度應基本一致；
5、虛線、點畫線及雙點畫線的線段長度和間距應各自大致相等。
6、點畫線、雙點畫線的首末兩端應是線段，而不是短劃。點畫線、雙點畫線的點不是點，而是一個約1mm的短畫。
7、繪製圓的中心線，圓心應為線段的交點。
8、在較小的圖形上繪製點畫線或雙點畫線有困難時，可用細實線代替。
9、圖線的顏色深淺程度要一致，不要粗線深細線淺。
