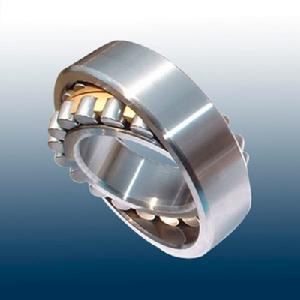

圓柱孔調心滾子軸承

產品介紹

圓柱孔調心滾子軸承 英文翻譯：Cylindricalroller bearings

圓柱孔調心滾子軸承產品特徵 ：

圓柱孔調心滾子軸承具有兩列球面滾子，外圈有一個共同的凹型球面滾道，內圈有兩條與軸承軸線傾斜一角度的凹型滾道，外圈滾道的曲率中心與軸承中心一致。圓柱孔調心滾子軸承是自調心的，不受軸與軸承箱的不對中或軸變形撓曲的影響，可以補償由此引起的同心度誤差。該類軸承除承受徑向載荷外，還可承受雙向軸向載荷及其聯合載荷，承載能力較大，同時具有較好的抗震動、抗衝擊能力。圓柱孔調心滾子軸承主要套用於鋼鐵、礦山、造紙、船舶、紡織機械、磨煤機、電力等行業的各種機械設備中，是機械工業中使用最為廣泛的一類軸承。

調心滾子軸承產品分類

產品分類
調心滾子軸承可分為以下幾種類型：
1. 圓柱孔調心滾子軸承
2. 圓錐孔調心滾子軸承
3. 振動篩用調心滾子軸承
4. 剖分式調心滾子軸承

圓柱孔調心滾子軸承

根據內圈有無擋邊及採用的保持架不同，可分為CA型和C型兩種。CA型調心滾子軸承內圈兩端有兩個小擋邊，中間無擋邊，保持架為雙爪一體結構實體保持架，材料一般為銅或碳鋼，該結構軸承大型、特大型軸承中用得較多；C型調心滾子軸承內圈不帶大、小擋邊，滾子“自引導”，中間為活動中擋圈，保持架為鋼板衝壓保持架，該結構軸承的滾子長度增加，額定載荷提高，而且還具有較高的極限轉速和較低的摩擦損耗。

圓錐孔調心滾子軸承

具有圓柱孔調心滾子軸承的特點，但內孔為圓錐孔，常規錐度為1:12，其型號為軸承基本型號後加K；但240及241系列軸承的錐度為1：30，其型號為軸承基本型號後加K30。圓錐孔軸承可通過螺母直接裝在錐形軸頸上，也可通過採用緊定套或推卸套固定在圓柱形軸上。

振動篩用調心滾子軸承

新型抗振動調心滾子軸承，是ZWZ為振動機械類主機專門研製開發的一種新結構軸承，也適用於一般機械設備上。其性能：承載能力高、耐衝擊、抗振動、摩擦小、溫升低、使用壽命長。採用基本型的外形尺寸，內圈帶有固定中擋邊，能夠承受軸向力；保持架採用特殊結構型式，內、外徑雙向引導，控制引導間隙及保持架與內、外圈的竄動量，能夠防振及減振。振動篩用調心滾子軸承用後置代號VB標誌。

剖分式調心滾子軸承

該種軸承主要使用於難以接觸的軸承位置，或使用非分離式軸承的情況下，以及需要大量時間和人力進行維護或更換並導致昂貴的停機成本等的套用中。例如曲軸或長軸。可根據用戶需求提供不同設計的剖分式調心滾子軸承。為滿足安裝要求，該種軸承通常採用剖分式內、外圈，寬內圈兩面帶卡緊圈，可較好地起到成套及配合作用。剖分式調心滾子軸承用後置代號D標誌

圓柱孔調心滾子軸承的用途

圓柱孔調心滾子軸承主要用途：造紙機械、減速裝置、鐵路車輛車軸、軋鋼機齒輪箱座、軋鋼機輥道子、破碎機、振動篩、印刷機械、木工機械、各類產業用減速機、立式帶座調心軸承。

圓柱孔調心滾子軸承常用型號

圓柱孔調心滾子軸承具體分類及型號對照:
1、圓柱孔調心滾子軸承（20000 CC型）
2、圓錐孔調心滾子軸承（20000 CCK型）
3、圓柱孔調心滾子軸承（20000 CC/W33型）
4、圓錐孔調心滾子軸承（20000 CCK/W33）
5、裝在緊定套上的圓柱孔調心滾子軸承 （20000 CCK+H0000型）
6、裝在緊定套上的圓柱孔調心滾子軸承 （20000 CCK/W33+H0000型）
