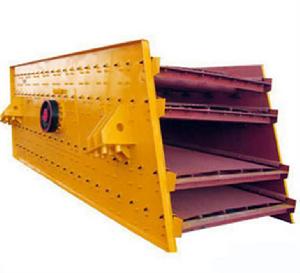

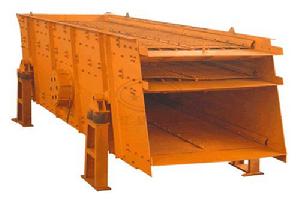

圓振篩介紹
圓振篩就是圓振動篩
圓振動篩做圓形運動，是一種多層數、高效新型振動篩。圓振動篩採用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛套用於礦山、建材、交通、能源、化工等行業的產品分級。
YK系列圓振動篩是吸取國內處先進技術研製開發的產品。其振動參數與德國KHD公司生產的篩機相當。
該系列篩的篩箱運動軌跡為圓，適用於煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。
工作原理及結構特點
該系列篩主要篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，並由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩箱振動。篩網是主要易損件。根據物料品種和用戶要求，可採用高錳鋼紡織篩網、沖孔篩板和橡膠篩板，篩板有單層和雙層兩種，各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。
該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
電動機安裝在篩框的左側，也可安裝在篩框的右側，如無特殊要求，製造廠按物料運動方向的右側安裝供貨。

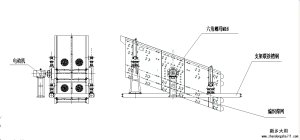

圓振篩的結構圖
圓振篩結構圖圓振動篩技術參數
| 型號 | 篩網層數 | 篩網面積(m 2 ) | 篩孔尺寸(mm) | 最大進料尺寸 (mm) | 處理能力m 3 /h) | 振動功率(r/min) | 雙振幅(mm) | 電機功率(kw) | 篩面傾角度) | 篩面規格(mm) | 總重量(kg) | 外形尺寸(長×寬×高)(mm) |
| 2YK1225 | 2 | 6 | 4-50 | 400 | 8-60 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 2500 | 3090×1840×1080 |
| 3YK1225 | 3 | 9 | 4-50 | 400 | 10-70 | 800-970 | 8 | 5.5 | 1200×2500 | 2850 | 3240×1840×1480 | |
| 2YK1230 | 2 | 7.2 | 4-50 | 400 | 12-78 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 3000 | 3590×1840×1080 |
| 3YK1230 | 3 | 10.8 | 4-50 | 400 | 13-80 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 3600 | 3740×1840×1480 |
| 2YK1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 3600 | 4290×1840×1080 |
| 3YK1237 | 3 | 13.22 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 4200 | 4440×1840×1480 |
| 2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 4890 | 4110×2095×1300 |
| 3YK1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5700 | 4300×2180×2090 |
| 2YK1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 5330 | 5110×2095×1300 |
| 3YK1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 5800 | 5300×2180×2090 |
| 2YK1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 5980 | 5410×2095×1300 |
| 3YK1548 | 3 | 21.6 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 6600 | 5600×2180×2090 |
| 2YK1848 | 2 | 17.28 | 5-80 | 400 | 25-206 | 750 | 11 | 15 | 20 | 1800×4800 | 7080 | 6000×2450×1910 |
| 3YK1848 | 3 | 25.92 | 5-80 | 400 | 32-276 | 800-970 | 8 | 18.5 | 20 | 1800×4800 | 7600 | 6120×2450×2230 |
| 2YK1854 | 2 | 19.44 | 5-80 | 400 | 32-312 | 800-970 | 8 | 18.5 | 20 | 1800×5400 | 8150 | 6600×2450×1910 |
| 3YK1854 | 3 | 29.16 | 5-80 | 400 | 32-312 | 800-970 | 8 | 22 | 20 | 1800×5400 | 8840 | 6720×2450×2230 |
| 2YK2160 | 2 | 25.2 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 9780 | 7210×2760×2075 |
| 3YK2160 | 3 | 37.8 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 10800 | 7355×2760×2475 |
| 2YK2460 | 2 | 28.8 | 5-100 | 400 | 65-550 | 970 | 8 | 37 | 20 | 2400×6000 | 13600 | 7210×3060×2075 |
| 3YK2460 | 3 | 43.2 | 5-100 | 400 | 70-620 | 970 | 8 | 37 | 20 | 2400×6000 | 15600 | 7355×3060×2475 |
