利用機械力和重力等將兩種或兩種以上物料均勻混合起來的機械。混合機械廣泛用於各類工業和日常生活中,其用途是:①將多種物料配合成均勻的混合物。例如將水泥、砂、碎石和水混合成混凝土濕料。②增加物料接觸表面積以促進化學反應。例如氣液相催化反應時,既要使固體粉狀催化劑或液體催化劑(密度不同於參加反應的液體)在液體中均勻懸浮,又要使氣體形成小氣泡在液體中均勻分散。③加速物理變化。例如粒狀溶質加入溶劑,通過混合機械的作用可加速溶解混勻。常用的混合機械分為氣體和低粘度液體混合器、中高粘度液體和膏狀物混合機械、熱塑性物料混合機、粉狀與粒狀固體物料混合機械4大類。混合機理

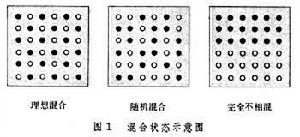

![混合機械](/img/7/242/nBnauM3XycjM2UDO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzLyczLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
對於密度、成分不同、互不相溶的液體,攪拌產生的剪下作用和強烈的湍動將密度大的液體撕碎成小液滴,並使其均勻地分散到主液體中。攪拌產生的液體流動速度必須大於液滴的沉降速度。
少量不溶解的粉狀固體與液體的混合機理,與密度、成分不同,互不相溶的液體的混合機理相同,只是攪拌不能改變粉狀固體的粒度。若混合前固體顆粒不能使其沉降速度小於液體的流動速度,無論採用何種攪拌方式都形不成均勻的懸浮液。
不同膏狀物的混合主要是將待混物料反覆分割並使其受到壓、輾、擠等動作所產生的強剪下作用,隨後又經反覆合併、捏合,最後達到所要求的混合程度。這種混合很難達到理想混合,僅能達到隨機混合。粉狀固體與少量液體混合後為膏狀物,其混合機理與膏狀物料混合的機理相同。
不同的熱塑性物料以及熱塑性物料與少量粉狀固體的混合,需要依靠強剪下作用反覆地揉搓和捏合,才能達到隨機混合。
流動性好的顆粒狀固體物主要是靠容器本身的迴轉,或靠裝在容器內具有推動待混物料前進或後退的運動部件的作用,反覆地翻動、摻和而得以混合。這類物料也可用氣流產生對流或湍流以達到混合。固體顆粒的對流或湍流不易產生渦流,混合速度遠低於液體的混合,混合程度一般也只能達到隨機混合。
流動性很差的、互相發生粘附的顆粒或粉狀固體,則常需用帶有機械翻動和壓、輾等動作的混合機械。

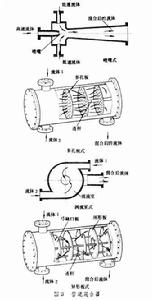

氣體、低粘度液體混合器 這類混合機械的特點是結構簡單,且無轉動部件,維護檢修量小,能耗低。這類混合機械又分為氣流攪拌、管道混合、射流混合和強制循環混合等4種。

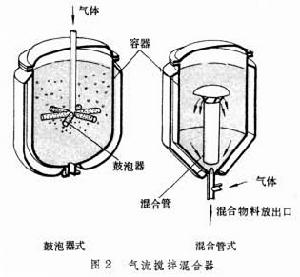

氣流攪拌混合器 在存放待混物料的容器內裝有鼓泡器或混合管兩種形式(圖2)。鼓泡器式的混合器借氣泡在液體內上升的過程造成湍動。混合管式的混合器使氣液混合以減小密度,引起液體循環流動,從而使待混物料得以混合。氣流攪拌混合器僅適用於低粘度液體的混合。它的優點是可用於有腐蝕性或有毒物料的混合,缺點是攪拌強度低。
![混合機械](/img/8/11f/nBnauM3X2ITN0YDO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL2IzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
![混合機械](/img/2/36d/nBnauM3XyITO2cDO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzLyIzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
![混合機械](/img/9/65c/nBnauM3XwcTO0kDO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzLwczLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)

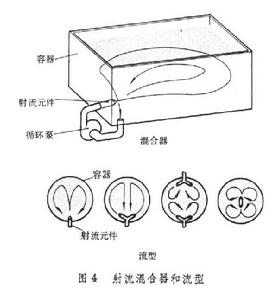

射流混合器 這種混合器由容器、射流元件和循環泵等組成(圖4)。液體的高速射流穿過低速的液體時,一方面推動前方的液體運動,一方面在界面上產生高剪下力,從而形成大量鏇渦,進一步將周圍液體捲入射流中,從而得到混合。

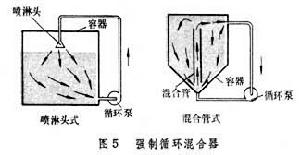

強制循環混合器 這種混合器由容器和循環泵等組成(圖5)。循環泵強制待混物料反覆循環流動,產生湍流以達到混合。為了強化混合,有的混合器在循環泵出口處裝有混合元件,例如噴淋頭或混合管等。
![混合機械](/img/1/e7a/nBnauM3X0EzN5ETO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL0EzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
![混合機械](/img/9/c8b/nBnauM3XyEjN3IzM1MzMxgDM5ETMwADMwADMwADMwADMxAzLzEzLyEzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
![混合機械](/img/f/d18/nBnauM3X2YDM1MTO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL2YzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
機械攪拌混合器 這種混合器由攪拌槳(也叫攪拌器)和容器組成(圖6)。攪拌槳的鏇轉使待混液體產生高速流動,藉以引起對流和渦流擴散而進行混合。這種混合器套用範圍廣泛,只要根據待混物料的物性(粘度、密度和物相等)選擇合適的攪拌槳,經過恰當的攪拌時間,混合程度一般可達到隨機混合狀態,有時還可更好。在化工生產中常用這種設備進行氣液、液液反應的混合和油品類的酸洗、鹼洗、水洗等。

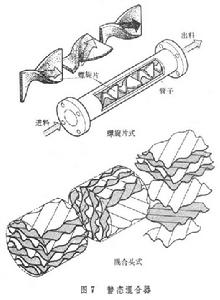

靜態混合器 這種混合器由管子和內裝的促進混合的元件等組成(圖7)。混合元件常用的形式有螺鏇片式和混合頭式。靜態混合器結構簡單緊湊,無傳動部件,物料停留時間短(一般僅數秒),混合效率高,能耗低,安裝維護和清洗方便。它主要用作高粘度液體的混合器和氣液反應器等。
兼有混合作用的粉磨機械 這種機械大多用於染料、塗料、油墨和藥物生產方面,常用的有球磨機、砂磨機和膠體磨等(見粉磨機械)。
輥式混合機 這種混合機由加料裝置斗、集料斗、輥子和刮刀等組成。輥子鏇轉產生磨擦力,使待混高粘度或膏狀物在擠壓、研磨下混合。所用的輥子有單輥、雙輥、三輥和多輥4種,但常用的混合機為雙輥式和三輥式(圖8)。有的輥子做成空心的,以適應混合時通入加熱載體或冷卻劑的需要。這種混合機多用於塑膠、油漆、顏料、油墨和橡膠等生產中。
![混合機械](/img/5/29d/nBnauM3X3YDN1UTO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL3YzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)

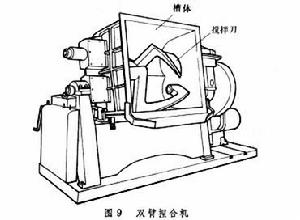

![混合機械](/img/7/4d0/nBnauM3XxYTNyYTO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzLxYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
![混合機械](/img/1/e1c/nBnauM3XwgTM0cTO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzLwgzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)

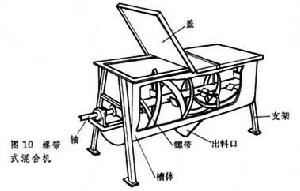

螺帶式混合機 這種混合機由上口為長方形、端斷面呈 U形的槽和攪拌用的螺帶等組成(圖10)。螺帶有單條、雙條和三條之分。螺帶的螺距和直徑均有不同規格。螺帶有的右鏇,有的左鏇,分別將待混物料推向不同的方向,造成紊亂運動,使待混物料充分混合。這種機械常用於糕點、牙膏和藥膏的原料混合,以及建築用水泥砂漿的混合。
混合-擠出機 這種機器由圓筒容器和內裝的螺桿等組成。螺桿的結構形式可根據加料、輸送、擠壓、捏合和混合的要求做成相應的獨立分離元件。使用時按工藝要求將所需要的分離元件套在軸上組合成目的螺桿,也叫組合螺桿。螺桿加工成固定型式居多。待混物料經過擠壓、捏合和混合分離元件的作用,混合均勻之後可擠壓成所需要的形狀(由模具和後續工序決定),例如將塑膠加工成板、管等各種製品。
熱塑性物料混合機 這類機器用於熱塑性物料(如橡膠和塑膠)與添加劑混合。所使用的機械有密閉式煉膠(塑)機、雙輥式煉膠機等(見橡膠機械)。
粉狀、粒狀固體物料混合機械 這類機械大多為間歇操作,也包括兼有混合和研磨作用的機械,如輪輾機等。

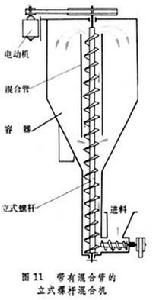

帶有混合管的立式螺桿混合機 這種混合機由容器,以及內裝的立式螺桿和混合管等組成(圖11)。螺桿鏇轉時將待混物料送入混合管。待混物料被向上推動時受到翻動而混合,然後由管上口排出,如此循環直至達到混合要求。這種機械適用於各種流動性好的粉狀、粒狀固體物料和粒度相差不大的物料。它的缺點是清掃不方便。
![混合機械](/img/a/86f/nBnauM3X0kDNzgTO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL0kzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)

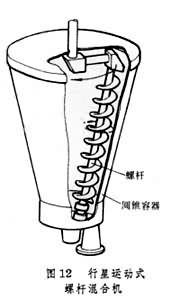

![混合機械](/img/2/80c/nBnauM3XwEjN5gTO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzLwEzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
![混合機械](/img/b/1f1/nBnauM3X5UzN1kTO2IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL5UzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
槳葉式混合機 這種混合機由臥式圓筒狀容器和內裝的鏇轉軸(軸上裝有數對葉槳)等組成。鏇轉槳葉翻動、攪拌待混物料使之混合。這種機械多用於玻璃、造紙和樹脂等生產中混合原料。

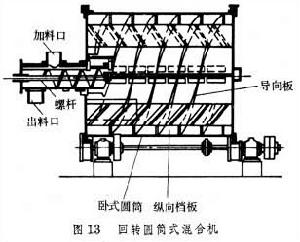

迴轉圓筒式混合機 這種混合機由臥式圓筒狀容器及其內壁上所裝的導向板和縱向擋板等組成(圖13)。當圓筒迴轉時,物料被翻滾、摻和而混合。這種混合機可用於乾粉狀、粒狀物料如藥物的混合,也可用於濕料如混凝土原料的混合。
多面體混合器 這種機器由多面體(正方形、矩形、雙錐形和正八角形等)容器及其內壁上所裝的導向板等組成(圖14)。當容器鏇轉時,待混物料被翻滾、摻和以達到混合。這種混合器多用於乾粉狀、粒狀物如藥粉的混合。
![混合機械](/img/1/65d/nBnauM3X0UzN2ADM3IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL0UzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)

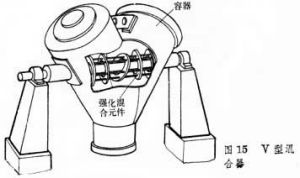

![混合機械](/img/d/32e/nBnauM3X5EjNyEDM3IDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL5EzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
參考書目
丁緒淮等編著:《液體攪拌》,化學工業出版社,北京,1983。
