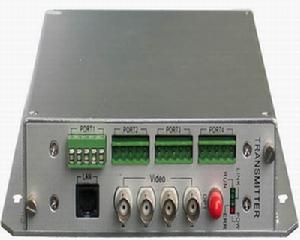

簡介
四路視頻數字復用光端機採用國際最先進的數字視頻及光纖傳輸技術，將4路視頻信號在單芯光纖
HPN4路視頻光端機該光端機採用結構模組化設計，用戶可根據現場具體情況靈活選擇或定製配置，上述光端機可採用獨立式或機架式的安裝方式。特徵：
◆ 插卡式或獨立結構,適用集中管理4U機架
◆ 10 位數字編碼及無壓縮式視頻傳輸
◆ 支持任何高分辯率視頻信號
◆ 5Hz-10MHz 視頻通道
◆ 自動兼容PAL 、NTSC 、SECAM 視頻制式
◆ 帶APC 電路，輸出光功率恆定，動態範圍大
◆ 千兆光纖傳輸，大容量，易升級
◆ 電源和其它參數狀態指示的LED 可監視系統的運行狀況
◆ 支持視頻無損再生中繼
◆ 先進自適應技術，使用時無需進行現場的電氣或光學調節
◆ 工業級設計，模組化設計使設備可靠靈活
◆ 可自動恢復電源熔斷絲
◆ 全內置電源、機殼設計外觀獨特，外殼尺寸大小(200mmX140mmX40mm)
◆ 內部電源功耗：4.5 w（Input:AC140 ~ 260V
視頻接口數： 4路視頻
信號制式： PAL/NTSC/SECAM
標稱輸入輸出電平： 1Vp-p
標稱輸入輸出阻抗： 75Ω
抽樣頻率： 13.5MHz
量化等級： 10bit
微分增益： <1%
微分相位： <1°
加權信噪比： >67dB
1.環境溫度：-30 ℃～+75 ℃
2.貯存溫度：-40 ℃～+85 ℃
3.相對濕度：0～95% (無冷凝結)
4.額定供電電壓： AC220V/50Hz
5.MTBF：≥ 105 小時
4路視頻光端機產品參數
視 頻
視頻接口數
4 路視頻
信號頻寬
8MHz
視頻輸入/輸出阻抗
75 Ω （非平衡）， BNC
微分增益
DG < 1% （典型值）
微分相位
DP < 0.6 o （典型值）
場斜比
< 5%
視頻信噪比
S/N ≥ 67 dB （加權）
數 據 ：
物理接口
RJ45; 工業標準接線端子
數據類型
RS485/RS422/RS232/Manchester
支持速率
0-400Kbps
誤碼率
< 10 -9
一般指標：
無故障工作時間
≥ 10 萬小時
工作溫度
-40 ℃ - +85℃
工作濕度
0-95% 無冷凝
工作電壓
交直流 220V 、 +5 、 +9 、 24V 可選
光纖指標：
光學接口
FC/ST可選
傳輸距離
多模： 0-3KM; 單模： 0-100KM
波長
多模： 850/1310 μ m ；單模： 1310/1550 μ m
外形尺寸：
壁掛式
21.1(L) x 16.2(W) x 3.0(H) cm
2U
標準 2U
4U
標準 4U
套用範圍
智慧型交通監控系統（ITS）
遠程多媒體教學/ 校園監控
大型廠礦企業安防監控系統
平安城市高清晰監控系統
高速公路監控/通信系統
小區智慧型監控系統
電力/水力安全監控系統
隧道通信對講及監控系統
電視電話會議傳輸系統
長距離廣播電視傳輸系統
樓宇可視對講控制系統
綜合布線系統
軍事通信
選擇注意
用戶在選擇4路視頻光端機時應注意它的視頻頻寬和APL範圍。視頻頻寬要足夠寬，視頻頻寬不足，監視畫面細節部分就不夠清晰，水平解析度就低，嚴重的甚至出現色彩失真或丟失；APL，即圖像平均電平，一個測量平均視頻亮度電平並表示為最大的白電平的百分比的方法。當APL低時，圖像就暗，當APL高時，圖像就亮。同時還要注重視頻光端機廠家的售後服務，目前國內比較好的視頻光端機生產廠家有（排名不分先後）恩邁斯、北京精銳、成都哈雷、深圳明治、上海來威等。
簡單故障排除
4路視頻光端機主要用於傳輸視頻信號，用戶在使用過程中可能出現圖像不清晰，有雪花的情況，這種情況的出現多半是由於光纖鏈路衰減過大或前端視頻線纜過長受交流電磁干擾所致，首先檢查尾纖是否彎折過度了，若過度彎折則打直；其次檢查光口和終端盒法蘭盤連線處是否連線可靠法蘭磁芯是否破損等；如果沒問題再次檢查光口和尾纖是否過髒，如果過髒套用酒精和棉花清潔待乾後再插入；最後檢查視頻傳輸線路是否有會引起電磁干擾的物體，如果有去掉干擾。還有可能就是根本沒得視頻信號，這時我們就按照光端機的視頻指示燈來做檢查，如果接收端通道指示燈亮則檢查接收端到監視器或DVR等終端設備間的視頻電纜是否連線好，視頻接口連線是否鬆動或有虛焊等情況；如果接收端視頻指示燈不亮，就檢查前端對應通道視頻指示燈是否點亮。燈亮的話檢查光纜是否連通，光端機以及光纜終端盒的光接口是否鬆動，如果不亮則檢查攝像機是否工作正常，及攝像機到前端發射機的視頻電纜是否連線可靠。視頻接口是否鬆動或有虛焊等情況。如果以上方法 都不能解決，還可以用同型號的光端機替換，若出現視頻信號，則證明光端機卻是需要進維修廠了。用戶在使用時還可能遇到沒有控制信號或者控制信號不正常，這個時候產品手冊就可以排上用場了，對照產品手冊數據連線埠定義檢查數據線是否連線正確且牢固可靠。特別是控制線的正負極有沒有接反。
