概況
四寸紅外高速球紅外高速球比之傳統的高速球的優點：解決了夜視問題，傳統高速球在無燈光的情況下，不能很好的成像，但是紅外高速球能在完全無光的情況下，通過高速球上的紅外燈發出的肉眼不可見的紅外光成像，實現在毫無燈光的情況下也能監控。根據選用的不同的紅外燈類型，能達到從30米到200米的紅外實際照射距離。 目前紅外高速球的紅外照明分為多種，主要有LED紅外燈；陣列式紅外燈；雷射紅外燈；氙氣型紅外燈；點陣式紅外燈等 。
基本信息
★旋轉速度280°/S、內置英文OSD螢幕操作選單，可設定密碼保護，並支持中文輸入通過選單顯示和更改球機信息及參數，並可設定和調用預置位、自動掃描、花樣掃描、自動巡航、PATTERN模式和區域顯示等。★螢幕顯示雲台的水平和垂直位置，螢幕顯示變焦倍數功能。
★可設定球機標題。
★可設定開機動作。
★定時自動激活功能，可設定球機空閒一段時間後，自動調用預置位或啟動自動巡航、花樣掃描、自動掃描和顯示區域等。
★支持報警聯動，內置報警輸入（8路）輸出（2路），實現報警聯（調用預置點或啟動PATTERN模式、自動掃描、自動巡航等）。
★SONY機芯256個預置位,CNB、LG64個預置位（可設標題），可根據預置位自動巡航，4條巡航路線。
★4條PATTERN模式路線（花樣掃描），每條記錄時間不少於900秒。
★4條自動掃描路線，支持在左右限位間以指定的速度水平自動掃描。
★自動翻轉，當攝像機傾斜到底部時進行180°旋轉，實現縱向180°的全程連續監控。
★人性化的焦距/速度自動匹配技術。
★8個隱私保護區域，支持點擊放大功能，帶斷電恢復功能。
★內置3000V防雷、防浪涌和防突波保護裝置，具有環境監測功能。
★實時監測球機內部的溫度。
★支持RS485、可選同軸視控控制，自動識別PELCO-D、PELCO-P協定。
★12V-24V交直流寬電源輸入。
技術參數
| 型號 | JA-NS30X |
| 攝像元件 | 1/4inchExviewHDDCCD |
| 水平清晰度 | 原裝三星500TVL |
| 信號制式 | PAL |
| 變焦範圍 | 10x光學變倍 |
| 焦距 | 3.9-85.8mm |
| 最低照度 | 0.2LUX |
| 信噪比 | ≥48dB |
| 同步系統 | 內同步 |
| 電子快門 | 自動/1/50-1/10000秒 |
| 背光補償 | On/Off |
| 增益方式 | 自動 |
| 白平衡方式 | 自動 |
| 聚焦模式 | 自動/鍵控自動 |
| 防水等級 | IP66 |
| 視頻輸出 | 1.0VP-p,75Ω |
| 通信協定 | PELCO-D/PELCO-P/PELCO-D1 |
| 通信方式 | RS485匯流排 |
| 通信波特率 | 1200/2400/4800/9600bps |
| 球機地址範圍 | 001-255 |
| 手動水平控制速度 | 6°-14°/秒 |
| 手動垂直控制速度 | 6°-14°/秒 |
| 雲台旋轉範圍 | 水平360°，無限制轉動/垂直0°-90° |
| 自動反轉功能 | 垂直90°可自動反轉180° |
| 焦距比例控制 | 雲台控制速度根據變焦長短自動調節 |
| 預置位數量 | 128個 |
| 左右掃描 | 兩點隨意可設三檔（低、中、高）速度可選 |
| 巡航掃描 | 4組/每組16個預置位/每點駐留時間可設 |
| 花樣掃描 | 4組 |
| 360度掃描 | 垂直任意角度可選，（低、中、高）速度可選 |
| 報警功能 | 4路輸入/1路輸出 |
| 隱私保護區域 | 8個 |
| 空閒時間功能 | 空閒逾時後可調用預置點，左右掃描或巡航組 |
| 防雷保護 | 2級防雷保護，3組保護點（視頻、通訊、電源） |
| 供電電源 | 直流12V(4A)/30W |
| 工作溫度 | -30℃-+60℃ |

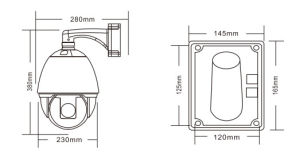

結構圖
