噴漆房,顧名思義就是在一個房間裡對過濾噴漆對象進行噴漆,也被叫做烤漆房。噴漆房是提供塗裝作業專用環境的設備,能滿足塗裝作業對溫度、濕度、光照度、空氣潔淨度等要求;能將噴漆作業時產生的漆霧及有機廢氣限制並處理後排放,是環保型的塗裝設備。

基本信息

基本介紹

噴漆房噴漆房
噴漆房,就是在一個房間裡對過濾噴漆對象進行噴漆,也被叫做烤漆房。傳統的噴漆是在露天用噴頭給器具(汽車,家具等)噴漆,但是這樣方式對於大型器具來說會使噴漆質量降低,例如:噴漆過程中會把空氣中的粉塵混合在油漆里,從而降低噴漆質量;具有不確定性浪費油漆,而且噴漆區域會非常髒;對於工作人員來說,一方面會很髒,另一方面會吸入大量油漆霧對身體不利。

烤漆房一般是用來噴塗和烘烤漆的,因此,烤漆房最確切的描述應為“噴烤漆房”。廣泛用於汽車、機械五金、家具、化工等行業的工件表面噴漆、烤漆作業。噴漆房設備對漆霧處理方式可分為乾式和濕式兩種。乾式噴漆房可噴漆、烘乾一體節省投資。濕式噴漆房處理漆霧效率高,可分為水(油)簾式、水洗式、水鏇式等。用戶可根據實際情況選擇噴漆房設備,可針對用戶特殊要求進行個性化設計。

背景分析

噴漆房噴漆房
在全球眾多汽車市場連續虧損的情況下,中國汽車市場成為一枝獨秀,創出了輝煌的業績,這就給中國的汽保市場的發展提供了一個大的舞台。縱觀近十年中國汽保市場,雖有大的波瀾和風浪、上升和加速,但所有的人都對自己、對企業、對中國汽保市場充滿高漲的熱情和信心。隨著國內汽車總量的不斷增加而不斷發展,在整個規模上,對噴漆房而言,噴漆房的需求,不僅在大異型噴漆房方面需求量不斷增長,而質量好、要求高的專用型烤漆房市場份額越來越占市場更大的比例。有位業內人士在展會上描述,企業的員工收入極高,但依然有怨言:有錢但沒時間花。大異型噴漆房市場“瘋”了,專用型噴漆房也“火”了,普通型噴漆房賣的更“牛”了。與此同時,製造商藉助市場大發展的機遇也開始重新規劃自身的發展和定位,加大對烤漆房各方面的關注。

結構原理

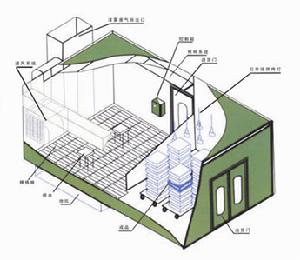

噴漆房結構分析圖
噴漆房原理及結構:整個噴烤房為拼裝式結構,房體採用子母插式保溫噴塑牆板,密封、保溫性能好,鋁合金包邊大門,門中央裝有觀察窗,可隨時觀察房內動態;房體側面裝有工作門,方便工作人員進出,優質不鏽鋼熱交換器,換熱效率高,使用壽命長;選用進口過濾棉、低噪音高風量風機,確保噴漆效果的完美性。噴漆房為工件噴塗提供:(1)潔淨的工作環境;(2)充分收集漆霧。

噴漆房的配置按工件大小、形狀、重量及生產綱領可有多種方式:有開式、閉式之分;有連續式、間歇式之分;有工件自轉或固定之分;有單側噴塗及雙側噴塗之分。近年又發展出油簾噴漆室、下噴漆房等。結構上應包括:送風過濾系統、工件吊掛(輸送、自轉)裝置、水簾系統、水洗系統、排風系統、水槽、照明裝置及室體。

漆霧回收的原理:漆霧回收可分成二個部分:一是噴塗工件時,漆霧與水簾碰撞混合,水簾會溶入部分漆霧落入水槽;二是未溶入水簾的漆霧經水簾板底部縫隙進入水洗室,與霧化噴嘴噴出的水霧充分混合,氣水分離沉降後流入水槽。在水槽中定期加入漆霧凝聚劑形成漆渣。

性能指標

噴漆房噴漆房
購買烤漆房的幾個衡量因素:①明亮度,烤漆房內明亮度需達到800—1000勒克司,而且需要使用接近D65光源的燈光,同時房內牆壁應為啞光白色;②空氣流量;③過濾效果,這要看烤漆房頂棉的型號,一般修理廠使用的有EU5和EU6兩個型號,可以在使用烤漆房時在房內用太陽燈照射上部,通常每平方米極細小灰塵應小於5顆;④牆壁密封效果,烤漆房必須是密封的,而且在接縫處不應有漆塵的積聚;⑤保證正壓,烤漆房的進風量應略大於出風量,使烤漆房保持在正壓的狀態下;⑥加熱系統的密封效果,在燃燒器和煙筒周圍應密封良好,不可出現燃燒後的油灰;⑦升溫速度,烤漆房從20℃升至60℃所用的時間大約是l0—l5min,同時應注意有些烤漆房的溫度計不準,測量溫度時要以烤漆房內金屬車身的溫度為準。

如果所選擇的烤漆房能夠符合以上條件,那不失為一間理想的烤漆房。但在日積月累的使用過程中,會出現烤漆房的質量差、房內的灰塵較多、施工效果不佳、照明效果不佳等多個狀況,其實只要大家能正確使用和維護烤漆房,這些問題是完全可以避免的,下面簡單介紹下汽車烤漆房使用注意事項以及日常維護保養技巧,希望能夠減少不必要的損耗,降低安全隱患。

設計要點

噴漆房噴漆房
1、確定合理的配置形式。

2、確定合理的噴漆室水平面空氣平均流速。

3、送風、排風系統合理匹配,保證噴漆室內微正壓。

4、水簾厚度應均勻,應注意上水槽的結構形式及供水管路分配。

5、水簾板下部至水槽液面的距離應合理。

6、水洗霧化噴嘴及管路應便於拆卸、更換及清理。

7、氣水分離沉降應充分且便於清理。

分析

在全球眾多汽車市場連續虧損的情況下,中國汽車市場成為一枝獨秀,創出了輝煌的業績,這就給中國的汽保市場的發展提供了一個大的舞台。縱觀近十年中國汽保市場,雖有大的波瀾和風浪、上升和加速,但所有的人都對自己、對企業、對中國汽保市場充滿高漲的熱情和信心。隨著國內汽車總量的不斷增加而不斷發展,在整個規模上,對噴漆房而言,噴漆房的需求,不僅在大異型噴漆房方面需求量不斷增長,而質量好、要求高的專用型烤漆房市場份額越來越占市場更大的比例。有位業內人士在展會上描述,企業的員工收入極高,但依然有怨言:有錢但沒時間花。大異型噴漆房市場“瘋”了,專用型噴漆房也“火”了,普通型噴漆房賣的更“牛”了。與此同時,製造商藉助市場大發展的機遇也開始重新規劃自身的發展和定位,加大對烤漆房各方面的關注

購買

購買烤漆房的幾個衡量因素:①明亮度,烤漆房內明亮度需達到800—1000勒克司,而且需要使噴漆房用接近D65光源的燈光,同時房內牆壁應為啞光白色;②空氣流量;③過濾效果,這要看烤漆房頂棉的型號,一般修理廠使用的有EU5和EU6兩個型號,可以在使用烤漆房時在房內用太陽燈照射上部,通常每平方米極細小灰塵應小於5顆;④牆壁密封效果,烤漆房必須是密封的,而且在接縫處不應有漆塵的積聚;⑤保證正壓,烤漆房的進風量應略大於出風量,使烤漆房保持在正壓的狀態下;⑥加熱系統的密封效果,在燃燒器和煙筒周圍應密封良好,不可出現燃燒後的油灰;⑦升溫速度,烤漆房從20℃升至60℃所用的時間大約是l0—l5min,同時應注意有些烤漆房的溫度計不準,測量溫度時要以烤漆房內金屬車身的溫度為準。如果所選擇的烤漆房能夠符合以上條件,那不失為一間理想的烤漆房。但在日積月累的使用過程中,會出現烤漆房的質量差、房內的灰塵較多、施工效果不佳、照明效果不佳等多個狀況,其實只要大家能正確使用和維護烤漆房,這些問題是完全可以避免的。

要點

1、確定合理的配置形式。2、確定合理的噴漆室水平面空氣平均流速。
3、送風、排風系統合理匹配,保證噴漆室內微正壓。
4、水簾厚度應均勻,應注意上水槽的結構形式及供水管路分配。
5、水簾板下部至水槽液面的距離應合理。
6、水洗霧化噴嘴及管路應便於拆卸、更換及清理。
7、氣水分離沉降應充分且便於清理。

生產

設計依據

GB16297-1996《大氣污染物綜合排放標準》
GBZ1-2002《工業企業設計衛生標準》
GB6514-1995《塗裝工藝安全及其通風淨化》
GB7691-87《勞動安全和勞動衛生管理》
GB12942-91《有限空間作業安全技術要求》
GB14444-93《噴漆室安全技術規定》
GBJ87-85《工業企業噪聲控制設計規範》
規範標準
除塵器的設計、製造、測試驗收將滿足下列規範和標準:
ZB243通風與空調工程施工及驗收規範
GB699-65優質碳素結構鋼一般技術條件
GB700-1988炭素結構鋼
GB13271-1988手工電弧焊技術條件
GB/T1800-1979公差與配合總論標準公差與基本偏差
GB/T1802-1979公差與配合
GB/T1182-1184-1980形狀與位置公差
GB/T5117-1995碳鋼焊條
ZBJ88002.1除塵器分類與性能參數表示方法
ZBJ88002.1除塵器性能測定法

主要分類

噴漆房噴漆房
噴漆房通常是用來噴塗和烘烤漆的,因此,烤漆房最確切的描述應為“噴烤漆房”,廣泛用於汽車、機械、五金、家具、化工等行業的工件表面噴漆、烤漆作業。以烤漆房的氣流方向來劃分可分為以下三大類:橫流式烤漆房;側面下沖式烤漆房;全下沖式烤漆房。

橫流式烤漆房:氣流從房的一端流向另一端。此種機型成本低,易安裝。缺點是霧狀物沿著車身側面移動,且霧氣不能從操作者的面部周圍除去,工作環境不盡人意。

側面下沖式烤漆房:空氣通過天棚的過濾裝置進入烤漆房,由房的側面牆根排出。這是中檔價格的烤漆房。由於霧狀物遠離車身,且能從操作者的周圍除去霧氣,因而噴漆效果和工作環境均較理想。

全下沖式烤漆房:體現了當今最先進的技術。空氣從天棚進入,通過地坑或地下室排放到外面。這種排氣方式可得到較潔淨的噴漆過程和安全的工作環境。但其成本高,占用空間大。

汽車噴漆房,家具噴漆房,環保噴烤漆房。烤漆房環保噴烤漆房,它包括噴漆房和烤漆房,其特徵是:噴漆房和烤漆房的頂部裝有進風通道和布風板,噴漆房的底部設有循環水池,循環水池上設有鐵柵地格,循環水池的一側與排風通道連線。它解決了現有產品存在工作環境惡劣,導致對油漆的產品質量不高、而且對油漆工的身體和環境損害嚴重的問題,本實用新型環保噴漆房具有高效、環保、節能的優點。

操作要領

噴漆房噴漆房
噴漆時,外部空氣經過初級過濾網過濾後由風機送到房頂,再經過頂部過濾網二次過濾淨化後進入房內。房內空氣採用全降式,以≥0.3m/s的速度向下流動,使噴漆後的漆霧微粒不能在空氣中停留,直接通過底部過濾裝置後,從出風口被排出房外。這樣不斷地循環轉換,使噴漆時房內空氣清潔度達98%以上,且送入的空氣具有一定的壓力,確保室內灰塵不會往噴烤漆房內滲漏,污染工件表面,從而最大限度地保證噴漆的質量。

烤漆時,將風門調至烤漆位置,熱風循環,烤房內溫度迅速升高到預定乾燥溫度(≤80℃)。風機將外部新鮮空氣進行初過濾後,與熱能轉換器發生熱交換後送至烤漆房頂部的氣室,再經過第二次過濾淨化,熱風經過風門的內循環作用,除吸進少量新鮮空氣外,絕大部分熱空氣又被繼續加熱利用,使得烤漆房內溫度逐步升高。當溫度達到設定的溫度時,燃燒器自動停止;當溫度下降至設定溫度時,風機和燃燒器又自動開啟,使烤漆房內溫度保持相對恆定。最後當烤漆時間達到設定的時間時,烤漆房自動關機,烤漆結束。

注意事項

噴漆房噴漆房
1、在進行噴塗前必須先檢查噴塗的氣壓是否正常,同時確保過濾系統清潔;

2、檢查空氣壓縮機和油水微塵分離器,使噴漆軟管保持潔淨。

3、噴槍、噴漆軟管和調漆罐要存放在乾淨的地方;

4、除了用吹風槍粘塵布除塵外,其它所有噴塗前的工序都應該在烤漆房外完成;

5、在烤漆房只能進行噴塗和烘烤工序,而且烤漆房房門只可在車輛進出時開啟,開啟房門時必須開動噴塗時的空氣循環系統以產生正壓,確保房外的灰塵不能進入房內;

6、必須穿著指定的噴漆服和佩帶安全防護用具才能進入烤漆房進行操作;

7、在進行烘烤作業時,必須將烤漆房內的易燃物品拿出房外;

8、非必要人員,不得進入烤漆房。

維護保養

噴漆房環保噴漆房
1、每天清潔房內牆壁、玻璃及地台底座,以免灰塵和漆塵積聚,

2、每星期清潔進風隔塵網,檢查排氣隔塵網是否有積塞,如房內氣壓無故增加時,必須更換排氣隔塵網;

3、每工作150h應更換地台隔塵纖維棉;

4、每工作30oh應更換進風隔塵網,

5、每月清潔地台水盤,並清洗燃燒器上的柴油過濾裝置;

6、每個季度應檢查進風和排風電動機的傳動皮帶是否鬆弛。

7、每半年應清潔整個烤漆房及地台網,檢查循環風活門、進風及排風機軸承,檢查燃燒器的排煙通道,清潔油箱內的沉積物,清洗烤漆房水性保護膜並重新噴塗。

8、每年應清潔整個熱能轉換器,包括燃燒室及排煙通道,每年或每工作1200h應更換烤漆房頂棉。

當然要呈現一個完美的汽車烤漆作品,嚴謹的工藝流程、嚴格的操作規範、嫻熟的操作技巧,都是不可缺少的前提,不可否認合理的選擇規劃烤漆房,不但能最大程度地滿足對高水平噴漆的要求,可以在最短的時間內噴塗出完美無瑕的車身漆面,而且還能給噴漆師傅帶來安全、健康、明亮、舒適的工作環境。

發展現狀

噴漆房噴漆房
國內烤漆房中低檔的價格從2.2萬-6萬不等,高檔的價格為6-15萬不等,主要生產的廠家有寶中寶、夢幻三星、北航華騰、江蘇中大、御表動力等,產品種類繁多。主要流通的種類有:室外防雨型烤漆房、燃油式高溫烤漆房、教學型噴烤漆房、大型通道式烤漆房、環保型烤漆房、紅外線烤漆房以及標準型烤漆房等,功能各異;一般烤漆房採用拼裝式結構,房體採用子母插式保溫噴塑牆板,密封、保溫性能好,房體側面裝有工作門,方便工作人員進出,鋁合金包邊大門,門中央裝有觀察窗,可隨時觀察房內動態,烤漆房內的輔助設備也層出不窮,使用率較高的有:風機、燃燒器、照明燈、底板、過濾棉、電控箱、發生房、烤漆燈、高效熱能轉換器等,當然具體的配置以及型號要看汽車服務機構整體規劃。
