可逆接觸器

可逆接觸器的英文名稱 英文名稱為： directional contactor 可逆型接觸器是一種用於控制較大功率電機正、反轉的機械可逆交流接觸器，由兩台標準型接觸器和一個機械互鎖單元構成，集中了交流接觸器及倒順開關的優點，操作簡單、安全可靠、成本低，主要用於電機的正反向運轉、反向制動、恆定運行及點動操作。

基本內容

可逆型接觸器是一種用於控制較大功率電機正、反轉的機械可逆交流接觸器，由兩台標準型接觸器和一個機械互鎖單元構成，集中了交流接觸器及倒順開關的優點，操作簡單、安全可靠、成本低，主要用於電機的正反向運轉、反向制動、恆定運行及點動操作。其結構特點是分別有六組動、靜觸頭；動觸頭由彈簧卡在兩倒順按鍵支件上，

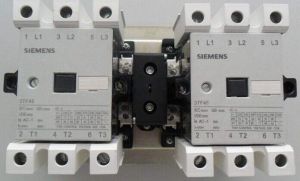

可逆接觸器

靜觸頭裝於殼體的內壁。一隔板將兩組靜觸頭交叉裝置，在按鍵支持件上裝有壓板，同時在開關兩按鍵之間設有兩種自鎖裝置 ，一是在按鍵支持件上裝一卡板，鎖扣、扭簧裝在殼體內的軸上，二是兩按鍵支持件上分別裝一互鎖曲板。有水平型（R）和垂直型（RV）兩種。動作：◆開始態左右接觸器如果都在釋放狀態時，控制桿通過復位彈簧維持開狀態。◆互鎖時如其中一台接觸器吸合時，凹槽帶動控制栓向下運動，控制栓有帶動控制栓的旋轉軸轉動，從而使兩控制桿互鎖。◆釋放時如其中一台接觸器釋放時，依靠接觸器的恢復彈簧的彈力是凹槽向上運動，而凹槽又帶動控制桿向上運動並藉助聯鎖單元復位彈簧的彈力使控制桿的旋轉軸轉動，使兩控制桿接觸互鎖。注意事項：電氣互鎖必須使用兩個接觸器的常閉觸點。

安裝使用維護

1、安裝前應檢查有關的技術數據（如額定電壓、電流、操作頻率等是否符合要求）。

2、安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。

3、對有金屬安裝底板的接觸器要妥善接地。

4、接線端螺釘應擰緊，檢查接線正確無誤後，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠後，才能投入使用。

5、使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦淨極面。

6、使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無鬆脫，零部件如有損壞，應及時更換。
