可程式直流電子負載

可程式直流電子負載

可運用於生產線(手機充電器, 手機電池, 電動車電池, 開關電源, 線性電源), 科研機構, 汽車電子, 航空航天, 船舶, 太陽能電池, 燃料電池等行業。

概述

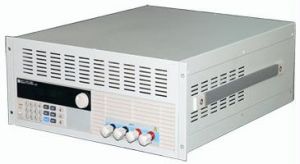

可程式直流電子負載可程式直流電子負載
可程式直流電子負載的原理是控制內功率MOSFET或電晶體的導通量(量占空比大小),靠功率管的耗散功率消耗電能的設備,它能夠準確檢測出負載電壓,精確調整負載電流,同時可以實現模擬負載短路,模擬負載是感性阻性和容性,容性負載電流上升時間。一般開關電源電源的調試檢測是不可缺少的。

原理

可程式直流電子負載可以模擬真實環境中的負載(用電器)。它有恆流、恆阻、恆壓和恆功率功能,以及短路,過流,動態等等,應該說所有的電源廠家都會有用,而且也必須有。電子負載分為直流電子負載和交流電子負載,由於電子負載的套用面問題,本文主要介紹直流電子負載。

基本選擇

1.電壓,電流和功率的選擇
根據被測設備的輸出特性來選擇電子負載:電壓,電流,功率和測試需求精確度。可程式直流電子負載的模組在測試時只能夠單獨工作或者並聯操作,串聯對於模組來說是很危險的。所以最理想的狀態是所有要求均在單模組的量程範圍內,其次是通過多模組並聯能夠實現的選型。也就是說,所選模組的電壓時一定要符合測試要求。單個模組或者滿裝機框時的電流和功率總和要滿足測試要求。
2.精確度和解析度的選擇
精確度和解析度是電子負載的一個重要的參數指標。可程式直流電子負載的精確度不同表示方法的意義。

1%+2d 1%的測量值+最小顯示值的2倍

1%+2%FS:1%的測量值+1%的滿量程

1%OF: 1%的(滿量程+測量值)

功能選擇

1.基本功能選擇

可程式直流電子負載可程式直流電子負載

市面上的可程式直流電子負載 均有基本的四項功能:恆流、恆壓、恆阻和恆功率(安捷倫沒有恆功率)。在功能基本相同,精確度相差不大的情況下,怎么判斷是否符合要求呢?CHROMA和博計的電子負載只有一套工作電路,就是恆流功能。其他功能是根據歐姆定律計算出來,雖然標稱有其他功能,但是實際情況是只有恆流功能,通過調節電流來實現其他功能。這樣節省了成本,卻留下了其他功能工作精度低,工作的不穩定,在他們內部流傳的一句話是,恆阻功能的誤差沒有上限。測試完成的情況,要看電源的質量,外部環境和運氣了。而安捷倫電子負載的所有功能均有不同的電路實現,完全能夠很好的完成所標稱的所有極限指標,穩定帶載。如果只是用到恆流功能,對其他功能要求不多的情況下,可以選用合適的,符合精確度的電子負載。如果對其他功能要求能夠穩定的帶載,就要考慮這個問題了。
2.動態帶載
動態帶載,就是電子負載做模擬的變化帶載,也叫瞬態。幾個重要的參數:

變化斜率:籠統的說是電子負載可以完成的變化速度,精確地說是電子負載變化時,從變化量的10%~90%的變化速率。恆流狀態下的單位是A/mS,A/uS。

回響時間:電子負載可以完成變化的最小時間。單位uS。

電子負載的動態(瞬態)頻率分為兩種:動態頻率(只包含一個上升沿或者一個下降沿,或者說單位時間變化的次數),瞬態頻率(一個周期包含上升沿+下降沿)。

一個電子負載是否做的貨真價實,就要看電子負載的變化帶載完成的情況了。如果是硬體實現的功能,就可以用示波器測試電流輸出監視連線埠,查看波形是否完好。如果出現毛刺或者信噪比很大的情況下,那么此功能僅僅是由軟體計算,而不是硬體實現的。軟體實現的動態帶載時無法完美的執行電子負載所設定的變化。但是如果要求不高,可忽略這種現象造成的影響。
3.模擬帶載(外部編程輸入)
本功能是為了實現更複雜的電子負載帶載變化情況而設定的功能。動態帶載是模擬一個梯形波變化的帶載功能,而本功能大大擴充了電子負載所能執行的變化方式。只要信號發生器能夠發生的電壓在10V一下的波形信號,電子負載均能模擬。擁有此功能的電子負載有,安捷倫和博計。其中博計是不建議客戶使用此功能。
4.序列功能
序列功能是指把很多定態設定按時間順序排列組合成一個測量過程。可以完成一個產品的整個質量參數的測量,本功能大大簡化了繁瑣的設定,減輕了測試工作量。配合存儲設定和調用功能,更是大大簡化了操作。序列的可設定步驟跟據品牌不同而不同。
