----儀器PA-2505放在一個牢固的塑膠盒中,並帶有一個搬運手柄和一個抽取式的鉸接蓋。 儀器套用----PA-2505模擬負載是用來提供一個可控制的電流源用來測試瓦時表。 被測試表一端和模擬負載裝置的+端相連線,一端和參考標準瓦時表的+端相連線。

儀器說明

----PA-2505和PA-2505K模擬負載模組是由一個單相電源供電,其設計是用來測試功率因數為50%和100%的單相和多相瓦時表。

這個儀器安裝了一個重型選擇鏇鈕連線到一個可調自耦變壓器上提供連續可調的負載電流,其可調的特性能確保負載電路阻抗不同,或者電源電壓改變。

----儀器內部有一個風扇用來強迫通風來冷卻連續工作的設備。提供一次和二次測試導線作為標準設備。

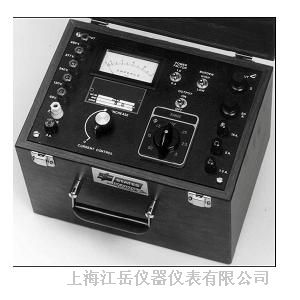

----儀器PA-2505放在一個牢固的塑膠盒中,並帶有一個搬運手柄和一個抽取式的鉸接蓋。

----儀器PA-2505K放在一個牢固的,重型的有2格的箱體中,箱子上還帶有一個帶子方便攜帶,帶子上還帶有一個皮的保護肩部的襯墊。儀器還帶有一個可抽取式工具盤,這樣就有足夠的空間去安放測試導線。

儀器套用

----PA-2505模擬負載是用來提供一個可控制的電流源用來測試瓦時表。電錶的測試電流和額定操作電流同時套用到被測試的表中,然後去校檢瓦時表,一般稱為標準瓦時。去確定被測試表的精確度,要一定和標準瓦特時相比較。

特徵和功能

n適當的滿偏量程能通過電流量程選擇開關同時選擇。

n一旦導線連線好,一個開關同時選擇想要的測試電流和自動通過合適的輸入傳送。這就消除了更換導線的麻煩。

n在面板上有一個鏇鈕用來選擇功率因數是50%還是100%。

儀器規格

輸入

主電壓

69/120/240/277/480V,1φ,50/60Hz或者

73/127/220/380/415V,1φ,50/60Hz裝有保險絲的輸入電路

輸出

電流量程(開關選擇)

全負荷:0到或者100%pf

輕負荷:0到

電流控制:一個可調自耦變壓器為輸出負載電流提供連續可調

電流,電流可以從零到每個量程的最大值。

電錶電路:一個89-mm的帶有指針的滿偏精確度為±5%電錶

顯示輸出負載電流。

輸出電流聯接:提供了5個輸出端,消除了在模擬負載裝置和

標準瓦時表之間導線更換的麻煩。輸出端子中的四個(50,15,5

and1.5A)總是和標準瓦時表中相應的輸出端相連線。被測試表

一端和模擬負載裝置的+端相連線,一端和參考標準瓦時表的+

端相連線。

功率因數:設定在100%的時候功率因數為97%,設定在50%

的時候大約在43%到57%。
