劃像，指一副畫面逐漸被划動分割出另外一副畫面直至被取代的過程，常用作畫面的轉場。

定義

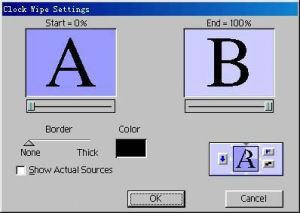

劃像轉場

劃像也叫掃換，它也是兩個畫面之間的漸變過渡。在過渡過程中，電視螢幕被某種形狀的分界線分隔，分界線一側是A畫面，另一側是B畫面，隨著分界線的移動，一個畫面逐漸取代另一個畫面，因此，劃像又稱為分畫面特技。

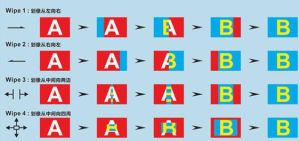

圖示給出了幾種分畫面特技的劃變圖案，如圖中(a)和(b)，隨著分界線的移動，A畫面逐漸劃出，B逐漸劃入，最後B圖像占據整個畫面。改變分界成移動的方向，速度，幾何圖形等，可產生幾百種劃像形式。

劃像

圖示為實現劃像效果的電路原理方框圖。

與畫面A和畫面B相對應的兩路視頻信號加到各自的門控放大皿，分別將波形完全相同但極性相反的行頻門控電壓家到兩個門控放大皿上。當門控放大器A導通時，門控放大皿B截止;當門控放大器B導通時門控放大器A截止。這樣，在輸出的每一行電視信號中，前一部分是畫面A，後一部分是畫面B，於是畫面實現了畫面分割。如果門控電壓的跳變能夠用推拉桿電位進行調整，使其前後移動，則可以改變畫面A，B在螢幕上的相對大小，從而實現了從A到B的劃像，劃像的過程可以手動(通過推拉桿)，也可以自動。如果門控脈衝加的是場頻時，則可以形成垂直方向上的分畫面特技。

方法

劃像

從以上分析可以看出，實現畫像的關鍵是根據劃像分界線的形狀來形成對應的門控電壓，這個電壓是由視頻特技發生器產生的，圖示即為視頻特技發生器的原理方框圖。圖中的基本波形形成電路利用行，場同步信號形成行，場全鋸齒波，三角波和拋物波等基本波，送到轉換開關電路。轉換開關電路根據不同的劃像圖案選擇輸出不同形狀和不同極性的行，場基本波作為觸發門控電壓，去觸發門控脈衝形成電路。在去觸發門控脈衝電路之前，通過不同的基本波的組合，可以得到各種不同劃像圖案的門挖電壓波形。如行門控脈衝和場門控脈衝相加，即圖中開關K在"相加"位置，則行，場門控脈衝單獨觸發門控脈衝形成電路，其行，場方向上可以單獨調整寬度，稱為相加型門控脈衝電壓;如果開關K打在"調製"位置，則是行，場門控脈衝相加後，在去觸發一個門控脈衝形成電路而得到，此稱為調製型門控脈衝電壓，其寬度在行或場方向上不能單獨改變。對於同樣的行，場基本波，如果形成的門控脈衝電壓類型不同，所產生的劃像圖案也必然不同。

在特技發生器上是用劃像圖案選擇鍵來進行控制的，使用圖案選擇鍵，實際上是確定了基本波類型，極性和門控脈衝電壓類型，進而獲得所需的門控電壓，產生出預定的劃像圖案。而且只要用推拉桿的調節門控脈衝形成電路的基準電壓，幾可以改變電路的觸發時間，使門控脈衝的跳變沿箭頭所指的方向移動。
