分流旋翼流量計

分流旋翼式流量計是主要用來測量氣體、蒸汽等簇積流量為主的經濟型儀表。 其中用於飽和蒸汽流量計量的分流旋蕊蒸汽流量計使用最廣，在企業蒸汽流量計量中起了獲極的作用。 因為主流與分流之間的分流比在一定流量範圍內是一個常數，測出分流量就可推知總流量。

一,概述

分流旋翼流量計
分流旋翼式流量計是主要用來測量氣體、蒸汽等簇積流量為主的經濟型儀表。廣泛套用於企業內部物科核算和管理。其中用於飽和蒸汽流量計量的分流旋蕊蒸汽流量計使用最廣，在企業蒸汽流量計量中起了獲極的作用。

二,原理與結構

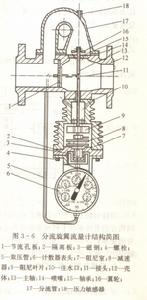

分流旋翼式流量計的基本原理是在主流管道中裝置一塊節流孔板1(如圖3一6所示)，由於它的節流作用，在孔板前後將產生壓力差。在節流件上、下游兩側開孔，接向另一分流管路17，並在上游分流管人口安裝噴嘴14。在壓力差的作用下，一部分流體經噴嘴流經分流管路衝擊安裝在分流管路中的旋翼(翼輪16)使其旋轉，實踐證明翼輪的轉速與流經分流管的流量是成正比的。翼輪的旋轉經阻尼減速傳遞到計數表頭6，顯示流體總量。因為主流與分流之間的分流比在一定流量範圍內是一個常數，測出分流量就可推知總流量。
分流出來的一路蒸汽噴射到旋翼的葉片16上，產生推動力矩，而阻尼葉片9浸沒在水中旋轉時必然受到水的阻尼力，當推動力矩克服阻力矩(包括阻尼力、摩擦力矩、旋翼的渦流阻力矩等)之後旋翼轉動，當兩力矩相等時轉速穩定。從而可以推導出旋翼的轉速N與流量之間的關係
