參比條件下渦街流量感測器工況流量範圍表
儀表口徑(mm) | 液體 | 氣體和蒸汽 | ||
測量範圍(m/h) | 輸出頻率範圍(Hz) | 測量範圍(m/h) | 輸出頻率範圍(Hz) | |
15 | 0.3-6 | 36-446 | 2.4-36 | 260-1600 |
20 | 0.6-40 | 32-396 | 4-50 | 230-1360 |
25 | 1.2~16 | 25~336 | 8.8~55 | 190~1140 |
32 | 1.5-20 | 16-286 | 10-160 | 160-1090 |
40 | 2~40 | 10~200 | 27~205 | 140~1040 |
50 | 3~60 | 8~160 | 35~380 | 94~1020 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 55~690 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~536 |
150 | 30~450 | 2.8~43 | 347~4000 | 33~380 |
200 | 45~800 | 2~31 | 560~8000 | 22~315 |
250 | 65~1250 | 1.5~25 | 890~11000 | 18~221 |
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~213 |
(300) | 100~1500 | 5.5~87 | 1560~15600 | 85~880 |
(400) | 180~3000 | 5.6~87 | 2750~27000 | 85~880 |
(500) | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
(600) | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
(800) | 750~10000 | 5.7~88 | 11000~110000 | 85~880 |
(1000) | 1200~1700 | 5.8~88 | 17000~170000 | 85~880 |
>(1000) | 協定 | ​ | 協定 | ​ |

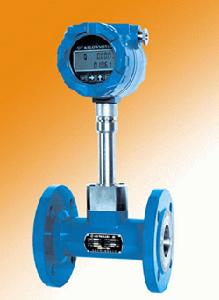

飽和蒸汽流量計選型:
型 號 與 標 記 | 說 明 | ||||||||
LUGB - □ □ □ - □ □ | 應力式渦街流量感測器 | ||||||||
​ | – | ② | ③ | ④ | – | ⑤ | ⑥ | 順 序 號 | |
連 接 方 式 | 1 | ​ | ​ | ​ | ​ | ​ | 法 蘭 連 接 型 | ||
2 | ​ | ​ | ​ | ​ | ​ | 法 蘭 卡 裝 型 | |||
被 測 介 質 | 2 | ​ | ​ | ​ | ​ | 液 體 | |||
3 | ​ | ​ | ​ | ​ | 氣 體 (包 括 蒸 汽) | ||||
傳 感 器 公 稱 通 徑 DN | 010 | – | ​ | ​ | 10 mm ( 非標 ) | ​ | |||
012 | – | ​ | ​ | 12.5 mm ( 非標 ) | 流 | ||||
015 | – | ​ | ​ | 15 mm ( 非標 ) | ​ | ||||
020 | – | ​ | ​ | 20 mm ( 非標 ) | 量 | ||||
02 | – | ​ | ​ | 25 mm | ​ | ||||
03 | – | ​ | ​ | 32 mm ( 非標 ) | 傳 | ||||
04 | – | ​ | ​ | 40 mm | ​ | ||||
05 | – | ​ | ​ | 50 mm | 感 | ||||
06 | – | ​ | ​ | 65 mm | ​ | ||||
08 | – | ​ | ​ | 80 mm | 器 | ||||
10 | – | ​ | ​ | 100 mm | ​ | ||||
12 | – | ​ | ​ | 125 mm | 殼 | ||||
15 | – | ​ | ​ | 150 mm | ​ | ||||
20 | – | ​ | ​ | 200 mm | 體 | ||||
25 | – | ​ | ​ | 250 mm | ​ | ||||
30 | – | ​ | ​ | 300 mm | 內 | ||||
35 | – | ​ | ​ | 350 mm | ​ | ||||
40 | – | ​ | ​ | 400 mm | 徑 | ||||
45 | – | ​ | ​ | 450 mm | ​ | ||||
50 | – | ​ | ​ | 500 mm | ​ | ||||
​ | 無標記 | 無標記 | 脈衝輸出標準流量範圍 | ||||||
K | 無標記 | 脈衝輸出擴展流量範圍 | |||||||
​ | B | 防爆 | |||||||
​ | M | 電流輸出 DC4 ~ 20mA | |||||||
​ | X | 就地顯示 24V 供電工況各種參數 | |||||||
​ | XM | 就地顯示 24V 供電三線制電流輸出 | |||||||
​ | BM | 防爆,電流輸出 DC4 ~ 20mA |
儀表口徑的確定和安裝設計 |
6. 測量氣體時,在垂直管道安裝儀表,氣體流向不限。但若管道內含少量液體,為了防止液體進入儀表測量管,氣流應自下而上流動,如圖(四)a所示
7. 測量液體時,為了保證管內充滿液體,所以在垂直或傾斜管道安裝儀表時,應該保證液體流動方向從下而上。若管道內含少量氣體,為了防止氣體進入儀表測量管,儀表應安裝在管線的較低處
如圖(四)b所示
圖(四)
測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過70℃;低溫易使轉換器內部出現凝露,降低印製電路板的絕緣阻抗,影響儀表正常工作。
測液體直管段必須按要求,測氣體的直管段可適當放寬
1.測飽和蒸汽乾度必須達到75%,再低影響的是精度.介質要單相介質,否則影響的也是精度。
2.測液體要求無脈動流,如有可儘量加長直管段,最好表前段有拐彎
3.表的前端直管段不夠且必須安裝閥門最好安裝球閥或閘閥,不要安裝蝶閥
飽和蒸汽質量流量測量範圍
絕壓(Mpa) | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 流量單位 |
溫度(℃) | 120 | 134 | 144 | 152 | 158 | 165 | 170 | 175 | |
密度(kg/m) | 1.13 | 1.65 | 2.17 | 2.67 | 3.17 | 3.71 | 4.06 | 4.66 | |
通徑DN(mm) | 流 量 范 圍 | Kg/h | |||||||
15 | 6.5~42 | 7.2~54 | 8.3~66 | 9~79 | 9.7~92 | 10.1-105 | 10.85115 | 11.3~129 | |
20 | 11.5~74 | 12.8~96 | 14.7~118 | 16~141 | 17.3~163 | 17.9-186 | 19.2-206 | 20.1~230 | |
25 | 18~115 | 20~150 | 23~185 | 25~220 | 27~255 | 28-290 | 30-320 | 32~360 | |
32 | 30~190 | 34~245 | 37~300 | 41~360 | 44~415 | 47-470 | 49-530 | 52~585 | |
40 | 46~295 | 52~385 | 58~475 | 64~560 | 68~650 | 73-740 | 77~830 | 81~910 | |
50 | 72~460 | 82~600 | 91~740 | 100~880 | 110~1020 | 110~1160 | 120~1290 | 130~1430 | |
65 | 121~775 | 138~1010 | 154~1250 | 170~1480 | 180~1720 | 190~51950 | 200~52180 | 210~2410 | |
80 | 0.18~1.17 | 0.21~1.55 | 0.23~1.90 | 0.26~2.20 | 0.27~2.60 | 0.29~52.96 | 0.31~53.30 | 0.32~3.65 | t/h |
100 | 0.29~1.85 | 0.33~2.40 | 0.36~2.96 | 0.40~3.50 | 0.43~4.10 | 0.46~54.62 | 0.48~55.16 | 0.51~5.71 | |
125 | 0.45~2.86 | 0.51~3.75 | 0.57~4.65 | 0.63~5.47 | 0.67~6.36 | 0.71~57.22 | 0.75~8.06 | 0.79~8.92 | |
150 | 0.65~4.12 | 0.74~5.40 | 0.82~6.66 | 0.90~7.88 | 0.96~9.16 | 1.02~10.4 | 1.08~11.6 | 1.14~12.8 | |
200 | 1.15~7.13 | 1.31~9.60 | 1.46~11.8 | 1.60~14.0 | 1.71~16.3 | 1.82~18.5 | 1.92~20.6 | 2.02~22.8 | |
250 | 1.79~11.4 | 2.05~15.0 | 2.28~18.5 | 2.50~21.9 | 2.67~25.4 | 2.84~28.9 | 3.01~32.3 | 3.16~35.7 | |
300 | 2.58~16.5 | 2.95~21.6 | 3.28~26.6 | 3.60~31.5 | 3.84~36.6 | 4.10~41.6 | 4.33~46.4 | 4.55~51.4 | |
350 | 3.51~22.4 | 4.02~29.4 | 4.46~36.3 | 4.90~42.9 | 5.23~50.0 | 5.67~56.6 | 5.90~63.2 | 6.20~70.0 | |
400 | 4.58~29.3 | 5.25~38.4 | 5.83~47.4 | 6.40~56.0 | 6.83~65.1 | 7.28~74.0 | 7.70~82.6 | 8.10~91.4 | |
450 | 5.80~37.1 | 6.64~48.6 | 7.37~60.0 | 8.10~70.9 | 8.65~82.4 | 9.21~93.6 | 9.74~105 | 10.2~116 | |
500 | 7.16~45.8 | 8.2~60.0 | 9.10~74.0 | 10.0~87.5 | 10.7~102 | 11.4~116 | 12.0~129 | 12.7~143 |
絕壓(Mpa) | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 | 2.5 | 3 | 流量單位 |
溫度(℃) | 179 | 187 | 195 | 201 | 206 | 212 | 223 | 235 | |
密度(kg/m3) | 5.15 | 6.13 | 7.10 | 8.08 | 9.06 | 10.1 | 12.5 | 15 | |
通徑DN(mm) | 流 量 范 圍 | Kg/h | |||||||
15 | 11.9~141 | 12.9~165 | 13.7~191 | 14.7~213 | 16.5~239 | 18.4~266 | 22.8~329 | 27.4~395 | |
20 | 21.1~250 | 23~294 | 24.3~339 | 26.2~378 | 29.4~424 | 32.8~473 | 40.6~585 | 48.7~702 | |
25 | 33~390 | 36~460 | 38~530 | 41~590 | 46~662 | 51~738 | 64~913 | 76~1096 | |
32 | 54~640 | 59~750 | 63~860 | 67~970 | 75~1088 | 84~1213 | 104~1501 | 124~1801 | |
40 | 85~1000 | 92~1170 | 98~1350 | 110~1520 | 123~1704 | 137~1900 | 170~2352 | 204~2822 | |
50 | 130~1560 | 140~1840 | 150~2110 | 160~2380 | 179~2669 | 200~2975 | 248~3682 | 298~4418 | |
65 | 220~2640 | 240~3100 | 260~3560 | 280~4010 | 314~4496 | 350~5012 | 433~6203 | 520~7444 | |
80 | 0.34~4.00 | 0.37~4.70 | 0.39~5.39 | 0.42~6.08 | 0.47~6.82 | 0.53~7.60 | 0.65~9.41 | 0.78~1.13 | t/h |
100 | 0.53~6.25 | 0.57~7.34 | 0.61~8.42 | 0.65~9.50 | 0.73~10.7 | 0.81~11.8 | 1.00~14.7 | 1.20~17.6 | |
125 | 0.83~9.77 | 0.90~11.5 | 0.96~13.2 | 1.02~14.8 | 1.14~16.6 | 1.27~18.5 | 1.57~22.9 | 1.88~27.5 | |
150 | 1.19~14.1 | 1.29~16.5 | 1.38~18.9 | 1.47~21.4 | 1.65~24.0 | 1.84~26.8 | 2.28~33.1 | 2.74~39.7 | |
200 | 2.12~25.0 | 2.29~29.4 | 2.46~33.7 | 2.61~38.0 | 2.93~42.6 | 3.27~47.5 | 4.05~58.8 | 4.86~70.5 | |
250 | 3.31~39.1 | 3.58~45.9 | 3.84~52.6 | 4.08~59.4 | 4.57~66.6 | 5.09~74.3 | 6.30~91.9 | 7.56~110 | |
300 | 4.77~56.3 | 5.16~66.1 | 5.53~75.8 | 5.88~85.5 | 6.59~95.9 | 7.35~107 | 9.10~132 | 10.9~159 | |
350 | 6.49~76.6 | 7.02~89.9 | 7.52~103 | 8.00~116 | 8.97~131 | 10.0~146 | 12.4~180 | 14.9~216 | |
400 | 8.48~100 | 9.17~117 | 9.82~135 | 10.4~152 | 11.7~170 | 13.0~190 | 16.0~235 | 19.2~282 | |
450 | 10.7~127 | 11.6~149 | 12.4~171 | 13.2~192 | 14.8~216 | 16.5~241 | 20.4~298 | 24.5~357 | |
500 | 13.3~156 | 14.3~184 | 15.4~211 | 16.3~238 | 18.3~266 | 20.4~297 | 25.2~367 | 30.3~441 |
