冷彎鋼板樁

 冷彎鋼板樁是在由冷彎機組連續滾壓成形,且側面鎖口可連續性搭接以形成一種板樁牆的鋼結構體。

簡介

英文名稱:Cold Formed Sheet Piling
冷彎鋼板樁是在由冷彎機組連續滾壓成形,且側面鎖口可連續性搭接以形成一種板樁牆的鋼結構體。
冷彎鋼板樁採用較薄的板材(常用厚度為8mm~14mm),以冷彎成型機組加工而成。其生產成本較低而價格便宜,定尺控制也更靈活。但因加工方式簡陋,樁體各部位厚度相同,截面尺寸無法最佳化導致用鋼量增加;鎖口部位形狀難控制,聯接處卡扣不嚴、無法止水;受冷彎加工設備能力制約,只能生產鋼種強度級別低、厚度較單薄的產品;且冷彎加工過程中產生的應力較大,樁體使用中易產生撕裂,套用具有較大的局限性。在工程建設中,冷彎鋼板樁套用範圍較狹窄,大都只是作為套用的材料補充。
冷彎鋼板樁特點:可根據工程實際情況,選取最經濟、合理的截面,實現工程設計上的最最佳化,比同性能熱軋鋼板樁節省材料10-15%,極大的降低了施工成本。

主要規格和參數表

冷彎鋼板樁按斷面形狀分為U型和Z型兩種,其優點、圖片和參數表分別如下 :

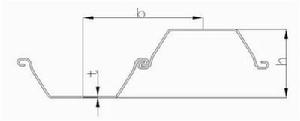

U型冷彎鋼板樁

1、優點:


1. 截面寬度大,保證了截面的力學性能得到充分的發揮。
2. 結構形式對稱,便於重複使用。
3. 產品斷面結構設計合理,具有較高的“質量係數”
2、參數表:
型號 寬度 高度 厚度 斷面積 每樁單重 每米牆身 慣性矩 截面模數
Type Width Height Thickness Sectional area Weight per pile Weight per wall Moment of Inertia Modulus of section
​ mm mm mm Cm/m Kg/m Kg/ m Cm/m Cm/m
WRU7 750 320 5 71.3 42.0 56.0 10725 670
WRU8 750 320 6 86.7 51.0 68.1 13169 823
WRU9 750 320 7 101.4 59.7 79.6 15251 953
WRU10-450 450 360 8 148.6 52.5 116.7 18268 1015
WRU11-450 450 360 9 165.9 58.6 130.2 20375 1132
WRU12-450 450 360 10 182.9 64.7 143.8 22444 1247
WRU11-575 575 360 8 133.8 60.4 105.1 19685 1094
WRU12-575 575 360 9 149.5 67.5 117.4 21973 1221
WRU13-575 575 360 10 165.0 74.5 129.5 24224 1346
WRU11-600 600 360 8 131.4 61.9 103.2 19897 1105
WRU12-600 600 360 9 147.3 69.5 115.8 22213 1234
WRU13-600 600 360 10 162.4 76.5 127.5 24491 1361
WRU18- 600 600 350 12 220.3 103.8 172.9 32797 1874
WRU20- 600 600 350 13 238.5 112.3 187.2 35224 2013
WRU16 650 480 8. 138.5 71.3 109.6 39864 1661
WRU 18 650 480 9 156.1 79.5 122.3 44521 1855
WRU20 650 540 8 153.7 78.1 120.2 56002 2074
註:上圖表為本系列鋼板樁的常用規格,該系列產品可根據用戶的實際需求生產有效寬度400~750mm,有效高度最大900mmZ型冷彎鋼板樁

1、優點:


1. 截面寬度大,沉樁效果顯著。
2. 截面模數大。
3. 慣性矩更高,增強了鋼板樁牆的剛度,減小了結構變形。
4. 優良的抗腐蝕效果。
2、參數表:
型號 寬度 高度 厚度 斷面積 每樁單重 每米牆身 慣性矩 截面模數
Type Width Height Thickness Sectional area Weight per pile Weight per wall Moment of Inertia Modulus of section
​ mm mm mm Cm/m Kg/m Kg/ m Cm/m Cm/m
WRZ16-635 635 379 7 123.4 61.5 96.9 30502 1610
WRZ18-635 635 380 8 140.6 70.1 110.3 34717 1827
WRZ28-635 635 419 11 209.0 104.2 164.1 28785 2805
WRZ30-635 635 420 12 227.3 113.3 178.4 63889 3042
WRZ32-635 635 421 13 245.4 122.3 192.7 68954 3276
WRZ12-650 650 319 7 113.2 57.8 88.9 19603 1229
WRZ14-650 650 320 8 128.9 65.8 101.2 22312 1395
WRZ34-675 675 490 12 224.4 118.9 176.1 84657 3455
WRZ37-675 675 491 13 242.3 128.4 190.2 91327 3720
WRZ38-675 675 491.5 13.5 251.3 133.1 197.2 94699 3853
WRZ18-685 685 401 9 144 77.4 113 37335 1862
WRZ20-685 685 402 10 159.4 85.7 125.2 41304 2055
註:上圖表為本系列鋼板樁的常用規格,該系列產品可根據用戶的實際需求生產有效寬度400~750mm,有效高度最大900mm,厚度可達16mm

直線型鋼板樁


型號
B
mm

H
mm

mm
截面積
A
cm/m
重量G 慣性矩
cm/m
截面模數
cm/m
每樁單重
kg/m
每米牆身
kg/m
WRX 600-10 600 60 10.0 144.8 68.2 113.6 396 132
WRX 600-11 600 61 11.0 158.5 74.7 124.4 435 143
WRX 600-12 600 62 12.0 172.1 81.1 135.1 474 153
該產品是冷彎鋼板樁的又一種形式,由於其高度底,接近於直線,所以對於開挖一些溝渠,特別是在兩個建築物中間空間不大,而又必須開挖的時候,比較適用,第一,他可以形成一道穩固的鋼板樁牆,從而保證向下順利開挖,而不受兩側踏方,地下水的影響,另外,還有助於穩定地基,從而保障的兩側建築物的穩定。

WR 冷彎鋼板樁特點

多年來,通過對冷彎鋼板樁產品的研發、生產和實踐,形成了WR系列冷彎鋼板樁的以下特點:
1.生產的冷彎鋼板樁品種較為齊全
2.產品規格形成系列
3.產品斷面結構設計合理,具有較高的“質量係數”
4.可以提供多種鋼級材料的冷彎鋼板樁產品
5.執行嚴格的質量標準
6.可以提供特殊規格要求的產品

技術要求

材質

製造冷彎鋼板樁的材質通常使用Q235、Q345、MDB350等

力學性能

冷彎鋼板樁一般不作力學性能試驗,如需求方有要求,則應在契約中註明,並在成品的平板部分取樣做力學性能試驗,其延伸率應不低於相應原材料鋼材的原延伸率值的80%。

表面質量

表面不允許有裂紋、摺疊、夾雜和端面分層等缺陷。允許局部有大於公稱厚度10%的輕微凹坑、凸起、壓痕、發紋、擦傷和壓入的氧化鐵皮。
表面缺陷允許用修磨方法清理,但清理後的厚度應不小於原厚度的90%。

相關標準規範

冷彎鋼板樁的生產、加工、試驗驗收、包裝和產品質量保證,應該符合參照以下一些標準:
GB/T 228 金屬材料 室溫拉伸試驗方法(GB/T 228-2002,ISO 6892:1998(E),EQV))
GB/T 229 金屬材料 夏比擺錘衝擊試驗方法(GB/T 229-2007,ISO 148-1:2006 Metallic materials-charpy pendulum impact test-Part 1 :Test method,MOD)
GB/T 2101 型鋼驗收、包裝、標誌及質量怎么說明書的一般規定
GB/T 2975 鋼及鋼產品 力學性能試驗取樣位置及試樣製備(GB/T 2975-1998, ISO 377:197,EQV)
GB/T 8170 數值修約規則
GB/T 17505 鋼及鋼產品交貨一般技術要求(GB/T 17505-1998, ISO 404:1992,IDT)
