再生式檢波器

再生式檢波器是帶有正反饋的放大式檢波電路。

再生式檢波器

在無線電技術發展的早期，人們曾經在檢波電路中引入正反饋以提高接收信號的靈敏度。具有這種檢波電路的接收機稱為再生式接收機。這種接收機的特點是靈敏度較高，電路也比較簡單；但工作不穩定，容易自激，不易調節，失真也較大。超外差接收方式出現後，再生式接收方式已很少採用。

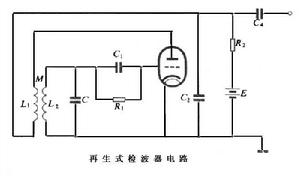

圖中是典型的再生式檢波電路。高頻調幅信號經電子管柵極和陰極構成的二極體檢波後，在檢波負載R1C1上得到一低頻信號。這一電子管同時將加於柵極的高頻調幅信號和低頻檢波信號一起放大。在因放大作用而產生的陽極電流中,低頻電流經R2C2低通濾波後形成輸出電壓，高頻電流在流過L1時通過互感耦合，又在LC迴路中產生感應電壓，形成正反饋，使高頻信號得到加強。調節耦合量M可以控制正反饋的強弱。為了提高接收機的靈敏度，應將反饋維持在接近於自激振盪的臨界狀態；但這種工作狀態不穩定，調節困難。

再生式檢波器

如果將耦合加強,同時調節R1C1使電路產生間歇振盪，則在一定條件下可以使間歇振盪的幅度或持續時間與天線感應的高頻調幅信號包絡相對應。利用柵極和陰極構成的二極體對此振盪電壓進行檢波，就可獲得低頻調製信號的輸出。這種電路稱為超再生式檢波器。它的特點是利用一個電子管就可組成接收機，其工作穩定性和靈敏度都優於再生式檢波器。不過選擇性較差，並且在無信號輸入時噪聲很大。但因電路不太複雜在某些探空儀接收機中仍被採用。
