冉斯登目鏡

冉斯登目鏡（R式或SR式目鏡）是一種兩片組的目鏡，由兩塊尺寸、光學玻璃牌號均相同的平凸透鏡組成。這種目鏡能夠消除畸變和色差，有效地降低球差，可以安裝十字絲或分劃板作為測微目鏡和導引目鏡。冉斯登目鏡，由兩個焦距相等的平凸透鏡組成，兩個凸面相對，兩者的間距d等於焦距的2／3。冉斯登目鏡的球差、軸向色差和畸變等均小於惠更斯目鏡，但垂軸色差較大。若用消色差膠合透鏡代替接目鏡（稱為開爾納目鏡），則可校正垂軸色差。冉斯登目鏡可當普通放大鏡使用。

簡介

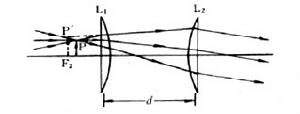

冉斯登目鏡結構草圖

冉斯登目鏡（R式或SR式目鏡）是一種兩片組的目鏡，由兩塊尺寸、光學玻璃牌號均相同的平凸透鏡組成。這種目鏡能夠消除畸變和色差，有效地降低球差，可以安裝十字絲或分劃板作為測微目鏡和導引目鏡。但視場不大，而且場鏡平面距離視場光欄很近，場鏡上的灰塵能夠在視場中直接看到。冉斯登目鏡屬於第一代目鏡，結構簡單，價格低廉，特別適合於小型望遠鏡使用。

結構和成像原理

冉斯登目鏡，由兩個焦距相等的平凸透鏡組成，兩個凸面相對，兩者的間距d等於焦距的2／3。冉斯登目鏡的球差、軸向色差和畸變等均小於惠更斯目鏡，但垂軸色差較大。若用消色差膠合透鏡代替接目鏡（稱為開爾納目鏡），則可校正垂軸色差。冉斯登目鏡可當普通放大鏡使用。

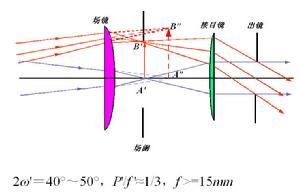

冉斯登目鏡結構原理示意圖

冉斯登目鏡
