全自動繼電保護校驗儀
概述

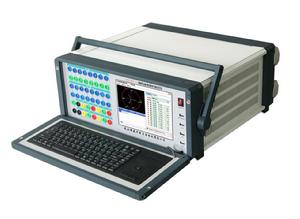

HTJB-V全自動繼電保護測試儀是在原有HTJB-IV的基礎上,新開發的高智慧型化,多功能繼電保護校驗儀器。
本儀器採用單片微機技術,由自動同期數字毫秒表,邏輯控制單元,多功能數顯單元,高精度數據採集及處理單元,電流、電壓輸出單元,過載及超量程保護單元等部分組成,自帶列印及顯示,測試過程全自動,大大提高測量精度及工作效率。
該儀器還具有外形美觀,性能可靠,操作簡便,功能較齊全等優點,是校驗繼電保護裝置理想的儀器。
功能
1. 本機可測試各種交直流、電流、電壓、中間、自保持, 信號等多種單個繼電器及整組繼電保護屏,可測試各種繼電器的吸合電壓(電流)值,釋放電壓(電流)值,各種觸頭(常開、常閉、轉換、延時)的吸合時間和斷開時間,均自動測試三次並儲存數,並自動計算三次均值的返回係數且列印, 可重複顯示及列印測試結果。
2. 本機可方便地測試重合閘繼電器的各項參數。
3. 本機附有測頻、測相功能,可測量電流,電壓的頻率(顯示一個周期的時間,即周期)及二個信號之間的相位差(時間)。
4. 本機設有兩個獨立的通道,均與本機其它輸出絕緣,可方便地測量帶電接點,滿足繼電器的線上測試,接線簡單,安全。
5. 本機採用了精密的計時基準(10微秒)及長達100小時的計數器 ,所以可單獨作為精密毫秒計取代傳統的秒表。
特點
1.由於本機採用了微機控制, 面板上僅有16個觸摸開關,就可方便的完成各種測試功能,改變了老式繼保儀必須關斷電源,切換多個開關,才能轉換電源種類的弊病,操作簡單。本機還設有自檢,報錯功能,極大地方便了檢查、維修。
2.本機設有全面的自檢,自我保護功能,開機後本機立即投入自檢,在過載和過量程時,保護電路將快速切斷輸出並發出聲、光提醒,極大地降低了因誤操作帶來的不必要損失。
3. 本機智慧型化程度高,僅按一個鍵,即可測出通用繼電器的全部參數,並自動列印全部數據,使您從繁鎖的測試操作中解脫出來。
4.本機顯示屏有功能顯示單元,從顯示屏上能清楚的反映本機的工作狀態。
5.本機列印的數據全部使用漢字,如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。
6.測量交流“帶電接點”,本機由微機通過特殊電路判斷是交流過零還是觸頭動作,使測試準確無誤。
產品別稱
繼電保護測試儀,單相繼電保護測試儀,繼保測試儀,單相繼保測試儀,單相繼電保護校驗儀,繼保校驗儀,單相繼保校驗儀,繼保儀
產品參數
1、交流電壓輸出
0~250V連續可調,最大輸出容量600VA,過量程保護260V,誤差為±1%。
2、交流電流輸出
0~50A,0~100A連續可調,誤差為±1%。
0~50A時,開路電壓10V。
0~100A時,開路電壓5V。過載保護動作電流120A。
3、直流電壓輸出
0~250V連續可調,最大電流2A,過量程保護260V,過載保護動作電流2.1A±5%。紋波係數S≤0.1%。
4、直流電流輸出
0~200mA 0~5A連續可調,誤差為±1%。
0~200mA時,開路電壓48V,過載保護動作電流230mA。
0~5A時,開路電壓24V,過載保護動作電流5.2A。
5、直流電壓固定輸出
單獨輸出110V或220V時,電流可達2.5A,但和交流電壓電流,直流電壓同時輸出時。其總容量不能超過600VA,誤差為±1%。
6、數字毫秒表
最大量程:100小時
解析度:0.01毫秒
精 度:0.01%±1個字
7、儀表準確度 採用四位半A/D轉換,精度0.1%讀數±1個字
8、整機測量精度:≤1%
9、體積:440×320×280mm
10、重量:18Kg
