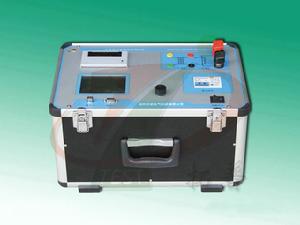

全自動互感器綜合測試儀全自動互感器綜合測試儀概述
全自動互感器綜合測試儀又稱為互感器測試儀、互感器綜合測試儀、互感器特性測試儀、互感器特性綜合測試儀、全自動互感器測試儀、全自動互感器特性測試儀、全自動互感器特性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、電流電壓互感器測試儀、CT特性測試儀、PT特性測試儀等。
揚州拓普電氣科技有限公司精心打造的全自動互感器綜合測試儀是在原成功開發互感器校驗儀的基礎上，詳細分析互感器的數學模型而開發出的互感器現場測試儀器。該儀器可按國家標準測量CT伏安特性及曲線、5%、10%誤差曲線、直阻、變比極性；可直接測量電壓互感器的變比；可定性測量電壓互感器的比差和極性；可現場測量電流和電壓互感器的實際二次負荷等等。儀器採用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模組；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器採用本公司最新研製出的320x240大液晶全中文界面平台技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果列印的功能。
全自動互感器綜合測試儀試驗項目
全自動互感器綜合測試儀可測試項目齊全，內容如下：
電流互感器試驗項目：
1) 電流互感器的變比測量
2) 電流互感器的極性判別
3) 電流互感器的二次直流電阻測量
4) 電流互感器的伏安特性測量-保護繞組
5) 電流互感器的5%或10%誤差-保護繞組
6) 電流互感器的實際負荷的測量
電壓互感器試驗項目：
1) 電壓互感器的電壓變比測
2) 電壓互感器的極性判別
3) 電壓互感器的空載誤差
4) 電壓互感器的實際負荷的測量
5) 伏安特性實驗
全自動互感器綜合測試儀功能特點
1、接線端子少，接線方式簡單，方便用戶使用。
2、單機伏安特性測試輸出電壓0-1000V、電流0-15A；單機變比測試最大輸出電流0-600A。
3、全自動升壓、升流、描繪伏安特性曲線、計算變比結果，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，提高工作效率。
4、不需要外接標準互感器和電壓/電流源即可仿真測試互感器的角差和比差。
5、可測試CT/PT伏安特性、變比、極性、角差、比差、5% 、10%的誤差曲線、二次側迴路、二次交流耐壓和退磁等實驗。
6、大螢幕中文液晶顯示，直觀方便。
7、自帶微型快速印表機，可現場列印曲線圖及測試數據。
8、採用進口光電鏇轉編碼器，操作簡單方便。
9、大容量存儲器，可保存1000組測試數據，掉電不丟失。
10、USB通信接口，可連線筆記本電腦進行試驗。
11、體積小，重量輕，方便流動試驗。
產品具有如下特點：
◇自動型測試： 快捷、簡單、方便。
電源380AC與220AC自動，自動計算出拐點電壓和電流及複合誤差，直觀判斷互感器是否合格。可全自動地測試描繪伏安特性曲線，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動；無需專門培訓，容易掌握。
◇功能全面
可測試保護CT伏安特性、5%和10%誤差曲線，直阻、變比、極性。
a) 儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器 的一次側加一定的工頻電壓，即可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性以及能夠對電壓互感器做伏安特性實驗。
b) 儀器可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。
◇可擴展性強
a) 可外接調壓器進行試驗：若裝置單機的輸出電壓、電流不能滿足要求，也可以採用用戶自備的調壓器與裝置連線進行測試。外接調壓器試驗接線和測試方法非常簡單。
b) 可選外接升壓器：選配的外接升壓器最高可升至2000V、3A，用外接升壓器可用於做5000/1等級電流互感器的伏安特性試驗。
◇具有存儲和列印功能，各設定參數掉電可以保存。
◇自帶大螢幕圖形LCD、全漢化圖形面：清晰美觀，直觀方便。 測試時直接顯示伏安曲線圖，自帶熱敏印表機，可快速列印曲線圖及測試數據；也能隨時存儲測試數據。
全自動互感器綜合測試儀技術指標
3.1 伏安特性技術指標：
| 輸入電壓 | 輸出範圍 | 測量範圍 | 測量精度 | |
| 裝置主機 | 220V | 0～550V, 0～20A | 0～550V, 0～20A | < =0.5% |
| 裝置主機 | 380V | 0～950V, 0～20A | 0～950V, 0～20A | < =0.5% |
| 配套外升壓器 | 220V | 0～2000V，0～3A | 0～2000V，0～3A | < =0.5% |
| 外接調壓器 | 0～1000V，0～30A | < =0.5% |
| 裝置工作 電源 | AC 220V±10%，50/60Hz | 工作環境 溫度 | -10℃ - +50℃ |
| 測量用 功率電源 | AC 220V or AC 380V | 體積、重量 | 420×300×270mm3， 34.5Kg |
變比：5A/5A～25000A/5A（5A/1A～5000A/1A）。
匝比誤差：1%。
3.3電壓互感器測量範圍：
2.2kV～132kV，測量誤差：比差0.5級。
3.4 實際二次負荷測試
PT負荷10VA~500VA，測量誤差：2級
CT負荷0.1Ω~25Ω， 測量誤差：2級
3.5 工作條件：
電源電壓： AC 220V ±10%
電源頻率：50Hz ±2%
環境溫度：（0~40）℃
環境濕度：25℃時<85%
互感器測試儀伏安特性試驗方法
⒈ 使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。
⒉ 將儀器可靠接地。
⒊ 檢查電流互感器無接地點。
⒋ 將開關“16”撥至伏安檔。
⒌ 儀器輸出和電壓測量接至電流互感器二次側。
⒍ 檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處於等待存儲狀態。
⒎ 接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（註：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要儘量短。）
⒏ 最多可存儲20組電流，電壓值。
⒐ 存儲完畢後調壓器調零。
⒑ 按一下列印鍵可將測試數據和伏安特性點陣圖列印出來。電壓軸分三個量程，量程選擇為自動方式，根據採樣電壓最大值自動選擇某一量程：
0—199V 每格代表10V
200V—499V 每格代表25V
500V—2000V 每格代表50V
電流軸分兩個量程，量程選擇為自動方式，根據採樣電流最大值自動選擇某一量程。
0—7A 每格代表 0.25A
7A—40A 每格代表0.5A
⒒ 按一下復位鍵復位後，可重複測試。
⒓ 試驗完畢，斷開“4”開關和“24”開關，拔出連線線。
