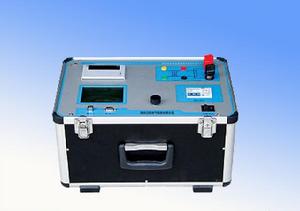

儀器簡介
全自動互感器特性綜合測試儀又稱為互感器測試儀、伏安特性綜合測試儀、互感器特性測試儀、電流電壓互感器測試儀、CT特性測試儀、PT特性測試儀等。全自動互感器特性綜合測試儀是專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一台性能價格比較高的多功能試驗儀器。
全自動互感器特性綜合測試儀採用高效低耗優質材料和特殊繞法的升壓器，單片機微處理器進行數據採集、分析和存儲，內置微型印表機，可列印測試數據和曲線，測量 CT 變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、操作方便、其性能獨特，是現場人員不可多得的儀器。
儀器特點
1、單電源220AC，使用更加安全可靠（徹底放棄使用危險的380V火線）；2、單機輸出2500V/1000A；
3、可做5A/5A—25000A/5A、5A/1A—5000A/1A的互感器；
4、僅需設定測試電壓和電流，設備便可自動快速完成測試，無需培訓，容易掌握；
5、單機輸出容量大、功能全、精度高、性能獨特；
6、320×240大液晶顯示，全中文圖形界面；
7、採用進口鏇轉滑鼠，設定試驗數值時更快更簡單；
8、測試時可直接顯示伏安曲線，圖形清晰，直觀方便；
9、自帶快速印表機，支持測試結果現場列印；
10、自帶大容量存儲器，可保存1000組試驗數據，掉電後不丟失，可隨時存取；
11、USB通信接口，方便連線新式筆記本電腦，可上傳測試數據進行編輯、保存或列印；
12、集多種儀器功能於一體，輕鬆實現一機多用，有效提高工作效率，降低勞動強度。
13、支持離線和線上檢測
14、電源380AC與220AC自動識別僅需進行數字設定，設定最高測試電壓、最大電流和步長，裝置將自動從零逐步升壓。可全自動地將伏安特性曲線測試描繪出來（伏安特性、5%或10%誤差曲線）
技術指標
1、輸入電壓：交流220V或380V、50HZ、自動識別輸入電壓。
2、工作環境溫度：0~40℃。
3、輸入電壓：輸入交流220V時，輸出0-500V。
輸入交流380V時，輸出0-1000。
電流：最大瞬時電流，測變比時為600A。
輸入交流220V時，輸出0-400A。
輸入交流380V時，輸出0-600A。
伏安特性測試時為15A。
4、數字電壓表測量範圍：0-9999V；解析度：0.1V。
作電流顯示時：0-9.9A；解析度：0.1mA。
5、 數字電流表測量範圍：0~3000A；解析度：0.01A。
6、誤差：1≤1%，U≤1%。
7、測CT變比時，可自動計算變比值，並列印數據和計算結果。
8、測伏安特性時，存儲並列印20組電流電壓值和伏安特性曲線。
9、外型尺寸：長×寬×高=470×340×260mm3。
10、重量：23Kg。
注意事項
1、電流互感器二次線圈不應有接地點。2、調壓器開關及輸出開關在斷開位置方向可接線和拆線。
3、試驗前本裝置應可靠接地。
4、做完試驗後應及時回零，嚴禁在高電壓，大電流下長時間停留。
◆常見故障維護
1、打開電源開關後液晶無顯示。
處理方案：檢查電源輸入線是否接好。
2、伏安特性試驗時無電壓、電流輸出。
處理方案：檢查調壓開關（過流保護）是否打開。
3、伏安特性試驗時有電壓無電流。
處理方案：檢查測試迴路線是否接好。
4、變比試驗時無電流輸出。
處理方案：檢查一次測試線是否接好。
5、開機試驗調壓開關跳閘。
處理方案：檢查互感器結地點是否斷開。
◆液晶對比度調整
1、當設備液晶顯示過暗或過亮時可通過面板上的電位器（端子4）進行調整。
◆更換列印紙
1、首先斷開電源，將印表機面板打開，捏緊伸縮紙軸的兩端，從印表機上取下紙捲軸，將新紙卷套在紙捲軸上，捏緊紙軸兩端，將紙軸放回原處，鬆手後紙軸會卡在紙軸架上，確認紙軸已安裝牢固。
2、把新紙卷的紙頭用剪刀剪成類似三角形狀，打開電源，按下裝紙鍵3秒，機頭轉動，這時將剪好紙頭的紙卷推入機頭底部進紙口，紙便會被印表機卷進機頭，待列印紙從出紙口露出一段後，關上電源，然後將列印紙的紙頭從前蓋板的出紙口中穿出，合上印表機面板即可。【全自動互感器特性綜合測試儀儀器使用方法】
伏安特性試驗
⒈ 使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。⒉ 將儀器可靠接地。
⒊ 檢查電流互感器無接地點。
⒋ 將開關“16”撥至伏安檔。
⒌ 儀器輸出和電壓測量接至電流互感器二次側（如圖二所示）。
⒍ 檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處於等待存儲狀態。
⒎ 接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（註：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要儘量短。）
⒏ 最多可存儲20組電流，電壓值。
⒐ 存儲完畢後調壓器調零。
⒑ 按一下列印鍵可將測試數據和伏安特性點陣圖列印出來。電壓軸分三個量程，量程選擇為自動方式，根據採樣電壓最大值自動選擇某一量程：
0—199V 每格代表10V 200V—499V 每格代表25V 500V—2000V 每格代表50V 電流軸分兩個量程，量程選擇為自動方式，根據採樣電流最大值自動選擇某一量程。
0—7A 每格代表 0.25A 7A—40A 每格代表0.5A
⒒ 按一下復位鍵復位後，可重複測試。
⒓ 試驗完畢，斷開“4”開關和“24”開關，拔出連線線。
變比測試
⒈ 將開關“16”撥至變比檔。⒉ 輸入交流220V時，輸出0-400A；
輸入交流380V時，輸出0-600A。
⒊ 將鏇鈕“5”鏇至零位，打開開關“24”後，開關“4”打開，緩慢轉動鏇鈕“5”，使表頭“7”顯示一電流值`IO（A）同時表頭“6”有一對應電流值Ii（mA），待顯示穩定後按一下儲存鍵“10”存儲數據。將鏇鈕“5”鏇至零位，“11”鍵列印變比數據和計算結果。關斷開關“4”。
⒋ 測試完畢，斷開電源。拔出連線線。
⒌ 當測變比一次電流滿足不了試驗時，可外接升流器試驗用儀器所配外接感測器穿過升流器電源線後接入25外接一次插孔，二次接線仍接入二次插孔，做試驗時不要打開4即調壓器開關。
⒍ 說明：① 每次只能做一組變比測試，並計算，需重複變比測試時，將開關“16”往前復位後再撥回變比即可重複變比測試。本機變比測試時自動限時半分鐘左右。② 變比的計算結果約為整數“XXX”也即“XXX比1”，用戶根據自已的CT換算或“XXX比5”等。
印表機安裝方法
（1） A型面板：請用手捏住印表機機架兩側的彈性卡條，將整個印表機推進儀器或設備面板的安裝孔內，並檢查印表機是否安裝牢固。（2） D型與F型前換紙面板式：安裝極為簡單方便，請把整個印表機插入儀器或設備面板的安裝孔內，把塑膠卡條從設備面板後面夾緊印表機並擰緊螺絲。
◆裝紙一般過程
① 取下印表機的前蓋板
② A型面板式微打必須從儀器面板上取下。注意在操作之前必須關斷微打電源。D型、F型前換紙面板式及T型台式可跳過這步。
③ 取下紙捲軸，按上新紙卷，將紙軸放回印表機的導槽內，並確認紙捲軸已安裝牢固，不會掉出。
④ 將紙端剪成三角形或剪齊。
⑤ 接通印表機電源，印表機走紙一點行後，按SEL鍵、使SEL指示燈滅，再按LF鍵使機頭轉動，用手將紙頭送入機頭下面的入紙口處，紙便會徐徐進入機頭，直到紙從機頭正前方露出為止，再按下 LF或SEL鍵、機頭停止轉動→蓋上印表機蓋板，將紙從前蓋板的出紙口中穿出。
◆更換色帶盒
更換色帶只限針式印表機，熱敏印表機只需專用熱敏紙無須更換（耗材）色帶。註：熱敏紙有正反兩面，只有正面才能列印內容。
更換色帶盒的過程如下：
① 打開印表機前蓋板。
② 先抬起色帶盒右端，再抬起左端（帶鏇鈕的一端）色帶盒即被取下。
③ 將新色帶盒左端輕輕放在機頭齒輪軸上，按箭頭方向轉動色帶盒上的鏇鈕，直到色帶盒的式端落到底後再放下色帶盒的右端.
④ 裝上印表機蓋板，先將前蓋板上部掛在機架上、注意對準指示燈和按鍵,再稍用力向機架方向按前蓋板下部,將前蓋板扣在機架上。
主要功能
1、自動測試 根據所設定的試驗參數，全自動測試CT的伏安特性數據並自動繪製勵磁特性曲線；自動測試和計算CT的變比。2、界面友好 自帶藍色大螢幕圖形LCD，全中文選單界面，游標提示操作，實時顯示測試數據和曲線，曲線坐標自動縮放。
3、自帶微型印表機，可實時列印CT伏安特性測試報告、勵磁特性曲線和CT變比測試報告。
4、雙操作方式 主機採用高檔薄膜按鍵操作，另具有方便的通訊接口（標準RS232），可以連線筆記本電腦進行操作。
5、數據處理先進 內置超大容量存儲器，可存儲6400組測試數據；可上傳至PC機，運用隨機軟體自動生成和編輯典型的測試報告。
6、配置方式靈活 內置升壓器電壓可升至1000V；內置升流器電流最大可升至600 A；另外還可選配外置型升流器，通過一次電流接口與主機相聯，最大測量電流可達1500A，能滿足更多CT的測試要求。
7、電子式極性判別，聲光指示測試結果，方便、直觀。
8、保護功能完善 本機具有單片機控制下的過流、過壓保護功能，可根據試驗參數的設定情況自動調整過流過壓保護值，以確保被試設備的安全。
