光纖交換機 光纖交換機，是一種高速的網路傳輸中繼設備，它較普通交換機而言採用了光纖電纜作為傳輸介質。光纖傳輸的優點是速度快、抗干擾能力強。
基本信息 基本簡介 8口光纖交換機 交換機 光纖乙太網交換機簡介 光纖交換機 選購須知 光纖乙太網交換機的選購主要需要考慮光口模組的配置百兆連線埠單纖單模，雙波長1550nm/1310nm，20/40km雙纖單模，單波長1310nm或1550nm，20/40/60km雙纖多模，單波長1310nm，2km千兆連線埠雙纖50/125μm多模，波長 850nm，550m；雙纖62.5/125μm多模，波長850nm，275m；雙纖單模，波長1310nm或1550nm，10/20/40/60km萬兆連線埠SFP+,10GBase-SR萬兆光模組,波長850nm，多模300mSFP+,10GBase-LR萬兆光模組,波長1310nm或1550nm，單模10/20/40/60/80km由來 在以前我們見到的數據存儲基本上都是在伺服器上直接連線幾個SCSI、IDE之類的磁碟進行的，這也就是我們常常聽說的DAS(直接連線存儲)方式。這種點對點的磁碟系統很顯然存在著很難擴展和存儲性能很難提高的不足。不僅如此，受IDE和SCSI接口物理性能的限制，與它連線的磁碟通常最多只能有20米以內的連線距離，大大限制了磁碟存儲系統的擴展。為了解決以上DAS存儲方式的這些諸多不足，網路設備商和標準制定專家開始考慮開發一種新型的存儲技術，從根本上解決DAS存儲方式的傳輸速率和連線距離問題。最開始人們想到是一種把存儲系統獨立起來，作為一個網路設備放在網路節點上，這樣既可以大大減少伺服器的數據存儲負荷，又可以極大地擴展磁碟存儲系統，這就是後來的NAS（網路附加存儲）方式。這種存儲方式的確在相當大程度上解決了以前DAS存儲方式的不足，可以滿足絕大多數中小型企業進行本地存儲的需求。而且它最大的特點就是簡單易行，採用了與乙太網相同的IP協定，網路管理員可輕易地掌握NAS存儲系統的部署，受到許多企業的廣泛歡迎。但NAS還是沒有從根本上解決磁碟存儲性能和連線距離問題，總的來說磁碟存儲性能並沒有得到根本提高，只是提高了網路出口頻寬。正是因為NAS仍存著上述不足，所以人們繼續開發了一種全新的網路存儲方式，那就是本文前面介紹的SAN存儲方式了。網路結構如下圖所示。這種存儲方式中最大的特點就是專為存儲設備提供了千兆串列網路訪問能力的光纖通道(Fibre Channel)協定，然後在光纖通道協定的第四層上建立了以光纖通道為基礎的，用於存儲的SCSI協定、用於網路的IP協定以及映射到網路架構上的用於集群的虛擬接口(VI)協定，這樣就可多方面支持各種匯流排類型的網路設備和通道。光纖通道協定綜合了許多優點，如網路範圍的最遠距離可達到10公里，可以使用多種介質的簡單串列線纜、千兆網路速率以及可以在同一線纜上同時使用多種協定。SAN是一個由存儲設備和系統部件構成的網路，所有的通信都在一個光纖通道的網路上完成，可以被用來集中和共享存儲資源，而不再是NAS存儲方式那樣僅是作為一個網路節點的網路設備。SAN不但提供了對數據設備的高性能連線，提高了數據備份速度，還增加了對存儲系統的冗餘連線，提供了對高可用群集系統的支持。簡單地說，SAN是連線存儲設備和伺服器的專用光纖通道網路（與乙太網不同），但它和乙太網有類似的架構，也是由支持光纖通道的伺服器、光纖通道卡（網卡）、光纖通道集線器/交換機和光纖通道存儲裝置所組成。從技術上來講，SAN網路最重要的三個組成部分就是：設備接口(如SCSI、光纖通道、ESCON等)、連線設備(交換機、網關、路由器、Hub等)和通信控制協定(如IP和SCSI等)。這三個組件再加上附加的存儲設備和伺服器，構成一個SAN系統。注意事項 由於交換機是構造存儲區域網路SAN的核心構件，所以選擇最合適的交換機是至關重要的。只有正確選擇對存儲區域網路最合適的光纖交換機才能提高企業信息管理的效率，滿足最具挑戰性的需求。從前面的介紹可以清楚地看出，SAN網路與傳統的乙太網有著本質的區別，但因各網路設備廠商對於SAN的理解各不一樣，所以就出現了採用多種設備接口和通道協定的SAN系統。這就是前面介紹的SCSI、光纖通道、ESCON、FICON等，通道協定也有光纖通道（FC）協定、SCSI和FCIP協定等幾種。這些不同的接口和通道類型決定了整個SAN網路系統的部署在設備的選擇上還是比較複雜的。下面我們介紹幾個主要注意事項。品牌的選擇 雖然我們在媒體上可以看到許多廠商聲稱有SAN交換機可以選擇，其實這是一種假象，絕大多數廠商的SAN交換機都是OEM幾個主要品牌的。在SAN交換機方面真正有實力主要有：IBM、Brocade（博科）、Cisco、McDATA等，像EMC這樣的軟體廠商基本上都是OEM其它廠商的SAN交換機產品。因為市場上OEM的SAN交換機產品較多，所以現在有許多用戶買了SAN交換機都不知道它到底是哪家公司開發、生產的。這時你就得問清楚供應商了，千萬別買了雜牌的。通道協定的支持 SAN交換機所用的通道協定根據具體的套用也有好幾種不同的類型，如前面介紹的FC、SCSI和FCIP協定等，不同的支持對應支持不同類型的設備接口。FC協定一般是所有SAN交換機都支持的，SCSI協定在中低檔的光纖交換機中可能支持，基於乙太網IP協定的FCIP協定現在也有許多廠商的SAN交換機開始提供支持，因為它實現的成本比較簡單，很受企業用戶歡迎。如下圖所示的是Cisco公司的一款全面支持以上通道協定的多層光纖通道交換機Cisco MDS 9216。接口類型的支持 不同的SAN交換機可能支持的接口類型並不完全一樣，而各種接口類型的性能也不一樣，選購時一定要看清楚。如SCSI接口我們知道最新的Ultra 320可達到320MB/s，傳輸距離最長只有20米，通常是磁碟設備連線的專用接口；光纖通道（FC）目前可以提供1~4GB/s的傳輸速率（最高可達10GB/s），至少比SCSI快3倍，通常用於伺服器主機與SAN交換機的連線，也有一些磁碟支持FC接口；由IBM設計的Escon接口，在光纖上全雙工模式下它可支持200 MB/s的數據速率，這一般是伺服器主機或SAN交換機間連線的接口。根據不同的配置，Escon接口所支持的傳輸距離也可達到3~10公里，取決於光纖的質量和產品特點。同樣由IBM開發的FICON接口是目前最新的一種接口類型，也是伺服器或SAN交換機間的連線接口。它傳輸速度是ESCON的6倍。傳輸距離也在19公里以上。不過許多SAN交換機都同時提供對這以上接口支持。連線埠數量的支持 SAN交換機與平常所見的乙太網交換機有個明顯的區別就是連線埠數非常多，密集度非常高。一般的SAN交換機連線埠數都在48口以上，目前最高的已達256口，當然低檔入門級的SAN交換機也有16口以下的。之所以SAN交換機需要這么多連線埠，那是因為它的連線方式與乙太網交換機不同，當然主要體現在多SAN交換機的網路中。在SAN網路中，每個SAN交換機都必須與其它SAN交換機進行連線（如下圖所示），這種單向連線，很明顯的一點就是可以大大提高數據的交換速率。因為一台交換機中有些連線埠是用於SAN交換機之間的連線了，所以實際可用的SAN交換機連線埠就少了，對於連線埠數少的SAN交換機顯然就不適合了，所以SAN交換機連線埠一般都比較多，至少在24口以上。如果在SAN網路中存在多個SAN交換機，則最好不要選擇24口以下的。是否支持堆疊 工作組以上的SAN光纖交換機也有支持堆疊的，通過堆疊來達來到擴展交換機連線埠和總體背板頻寬的目的。SAN交換機是通過E_Ports(擴展連線埠)可以進行堆疊，這種方法可以使光纖網路擴展到數千個節點，目前的技術下，最可多堆疊239個。交換機功能 光纖通道交換機有著許多不同的功能，包括支持GBIC、冗餘風扇和電源、分區、環操作和多管理接口等。每一項功能都可以增加整個交換網路的可操作性，理解這些特點可以幫助用戶設計一個功能強大的大規模的SAN。總體來說，SAN光纖交換機的主要功能如下：自配置連線埠、環路設備支持、交換機級聯、自適應速度檢測、可配置的幀緩衝、分區(基於物理連線埠和基於WWN的分區)、IP over Fiber Channel(IPFC)廣播、遠程登錄、Web管理、簡單網路管理協定(SNMP)以及SCSI接口獨立設備服務(SES)等，根據具體需求來選擇了。可擴展性能 任何一個存儲區域網路都不會是一成不變的，它時刻面臨著擴展及與新技術、新產品集成的問題。而存儲區域網路正是通過靈活的可擴展性來滿足未來的需求，從而保護用戶的投資。它的擴展性又包括兩個方面，一方面是隨著存儲網路規模的擴大，原有的系統不能滿足用戶的存儲需求時怎樣擴展為一個更大的光纖存儲網路；另一方面是，隨著技術的發展，能夠順利地升級到新的技術與套用。比如，IP存儲的發展使得越來越多的用戶考慮iSCSI和FCIP，FC交換機將來能否進行IP存儲的擴展就顯得很重要。冗餘性能 如果要保證關鍵業務的不間斷運行，就需要按照冗餘方式構建系統。冗餘方案其實伺服器類型，方案是各種各樣的，可以是單交換機部件冗餘，也可以考慮用雙光纖交換網冗餘配置方案，不過這種成本非常高。但由於這種雙網路拓撲確保了冗餘性，所以可以使用較為便宜的單電源交換設備即可，即使一個交換機發生故障，主機和存儲陣列上的鏈路切換軟體也會自動將通信切換到冗餘設備上，直到故障設備被更換為止。如果定期停機維護不會影響企業的套用，那么採用一個只帶熱插拔冗餘電源和風扇的交換機即可，可大大降低成本。同時還保證了電源或風扇的任何一個單點故障都不影響網路的運行。總之，在選擇使用哪種交換機來建立SAN光纖交換網路前需要考慮的地方很多，同其他設備採購計畫一樣，需要在比較交換機之前明確未來的關鍵需求，還要明確這些需求的優先權別。以上只是在選購光纖交換機時特別要注意的一些事項，其實光纖交換機技術非常複雜，所支持的協定和接口類型也在日益增多，性能不斷增強，要注意的方面還有很多，但限於篇幅原因在此文只能為大家起到拋磚引玉的作用，希望對各位在選購光纖交換機時有一定的參考意義。使用方法 交換機擺放易管理 交換 機，可以適應 120台到150台左右規模網路使用。 2、8個獨立電口，可以接路由器，收費機以及其它伺服器 等。3、接入層交換機選用RHS4226GS全千兆智慧型監控型交換機，它們提供24個10/100/1000Base-T連線埠，2個千兆SFP復用連線埠，具有48Gbps的背板頻寬，能夠充分滿足整個網咖的網路性能需求。4、RHS4226GS支持連線埠/IP/MAC一鍵綁定 功能，在PC接入層連線埠即對各類ARP病毒實行防禦，可有效的緩解中心網咖光纖交換機及網關路由器的ARP處理壓力。5、RHS4226GS還支持連線埠匯聚功能，在流量 大的主幹線路或伺服器採用連線埠匯聚功能，可成倍的增加網路頻寬，以保證各類數據的暢通。而且雙線路相當於一道雙保險，在很大程度上減少了單線路時將會出現的故障機率。二、200台—300台左右規模網咖方案1、網路中心使用RHS4624GMS全千兆管理型網咖光纖交換機，它提供16個千兆SFP光纖連線埠，8個獨立的10/100/1000Base-T連線埠，具有48Gbps的背板頻寬，能夠充分滿足整個網咖的網路性能需求。並且支持ARP安全功能、連線埠VLAN與802.1QVLAN，支持連線埠鏡像、連線埠匯聚、QOS等功能，以適用不同的網路套用需求。2、中心交換機的16個SFP光纖連線埠，可以支持4台無盤伺服器以及12台網咖 光纖交換機，可以適應200台到300台左右規模網路使用。8個獨立電口，可以接路由器，收費機以及其它伺服器。3、網咖光纖交換機選用RHS4226GS全千兆智慧型監控型網咖光纖交換機，它們提供24個10/100/1000Base-T連線埠，2個千兆SFP復用連線埠，具有48Gbps的背板頻寬，能夠充分滿足整個網咖的網路性能需求 。4、RHS4226GS支持連線埠/IP/MAC一鍵綁定功能，在PC接入層連線埠 即對各類ARP病毒實行防禦，可有效的緩解中心交換機及網關路由器的ARP處理壓力。5、RHS4226GS還支持連線埠匯聚功能，在流量大的主幹線路或伺服器採用連線埠匯聚功能，可成倍的增加網路頻寬，以保證各類數據的暢通。而且雙線路相當於一道雙保險，在很大程度上減少了單線路時將會出現的故障 機率。[1]

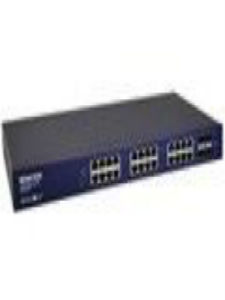

8口光纖交換機
