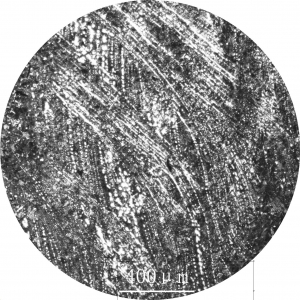

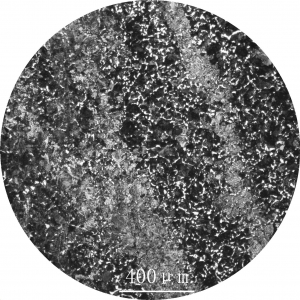

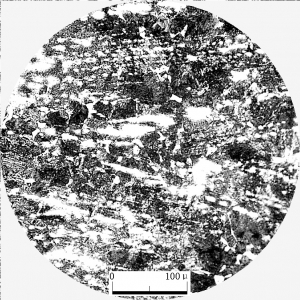

偏析帶介紹
偏析帶1.晶內偏析,該情況取決於澆鑄時的冷卻速度,偏析元素擴散能力和固相線傾斜度等.可以通過退火將偏析消除；
2.區域性偏析:在較大範圍內化學成分不均勻的現象,退火無法將該情況消除,這種偏析與澆溫、澆速等有關；
3.比重偏析：合金凝固時析出的初晶與餘下的液體存在較大的比重差，最終導致材料出現分層、化學成分不均勻的情況。可採用降低澆溫加大冷卻速度，加入微量元素形成比重適當等。
措施
偏析帶⑴顯微偏析熔池一次結晶時，最先結晶的結晶中心金屬最純，後結晶部分含其它合金元素和雜質略高，最後結晶部分，即結晶的外端和前緣所含其它合金元素和雜質最高。在一個柱狀晶粒內部和晶粒之間的化學成分分布不均現象稱為顯微偏析。
⑵區域偏析熔池一次結晶時，由於柱狀晶體的不斷長大和推移，會把雜質“趕”向熔池中心，使熔池中心的雜質含量比其它部位多，這種現象稱為區域偏析。焊縫的斷面形狀對區域偏析的分布影響很大。窄而深的焊縫，各柱狀晶的交界在其焊縫的中心，因此焊縫中心聚集有較多的雜質，這種焊縫在其中心部位極易產生熱裂紋。寬而淺的焊縫，雜質則聚集在焊縫的上部，見圖1b，這種焊縫具有較高的抗熱裂能力。
⑶層狀偏析熔池在一次結晶的過程中，要不斷地放出結晶潛熱，當結晶潛熱達到一定數值時，熔池的結晶就出現暫時的停頓。以後隨著熔池的散熱，結晶又重新開始，形成周期性的結晶，伴隨著出現結晶前沿液體金屬中雜質濃度的周期變動，產生周期性的偏析稱為層狀偏析。層狀偏析集中了一些有害元素，因此缺陷往往出現在層狀偏析中。由層狀偏析所造成的氣孔。
