簡介

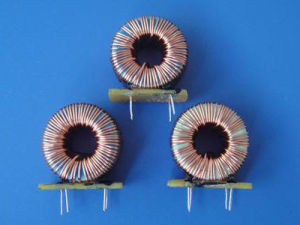

低頻變壓器用來傳播信號電壓和信號功率，還可實現電路之間的阻抗匹配，對直流電具有隔離作用。它分為級間耦合變壓器、輸入變壓器和輸出變壓器一體成型電感，饒線電感,電感廠家,深圳電感,電子新聞，外形均於電源變壓器相似。
1．極間耦合變壓器 級間耦合變壓器用在兩級音一體成型電感，饒線電感,電感廠家,深圳電感,電子新聞頻放大電路之間，作為耦合元件，將前級放大電路的輸出信號傳送至後一級，並作適當的阻抗變換。
2．輸入變壓器 在早期的半導體收音機中，音頻一體成型電感，饒線電感,電感廠家,深圳電感,電子新聞推動級和功率放大級之間使用的變壓器為輸入變壓器，起信號耦合、傳輸作用，也稱為推動變壓器。
輸入變壓器有單端輸入式和推輓輸入式。若推動電路為單端電路，則輸入變壓器也為單端輸入式變壓器；若推動電路為推挽電路，則輸入變壓器也為推輓輸入式變壓器。
3．輸出變壓器 輸出變壓器接功率放大器的輸出電路與揚聲器之間，主要起信號傳輸和阻抗匹配的作用。
輸出變壓器也分為單端輸出變壓器和推輓輸出變壓器兩種
低頻變壓器計算
舌口32MM,厚34MM,E寬96MM,問功率,初級220,多少匝,線粗多少,次級51V 雙組的,最大功率使用要多粗的線,告口是指,EI型變壓器鐵芯截面積是指E片中間那一橫(插入變壓器骨架中間方口裡的)的寬度即鐵芯舌寬與插入變壓器骨架方口裡所有E片的總厚度即疊厚的乘積最簡單的就是指變壓器骨架中間方口的面積，變壓器鐵芯截面積是指線圈所套著的部分：舌寬×疊厚=截面積，單位：C㎡
第一種計算方法：(1)變壓器矽鋼片截面：3.2CM*3.4CM*0.9=9.792CM^2
(2)根據矽鋼片截面計算變壓器功率：P=S/K^2=(9.79/1.25)^2=61.34瓦(取60瓦)
(3)根據截面計算線圈每伏几匝：W=4.5*10^5/BmS=4.5*10^5/(10000*9.79)=4.6匝/伏
(4)初級線圈匝數：220*4.6=1012匝
(5)初級線圈電流：60W/220V=0.273A
(6)初級線圈線徑：d=0.715根號0.273=0.37(MM)
(7)次級線圈匝數：2*(51*4.6*1.03)=2*242(匝)
(1.03是降壓系素，雙級51V=2*242匝)
(8)次級線圈電流：60W/(2*51V)=0.59A
(9)次級線徑：d=0.715根號0.59=0.55(MM)
E形鐵芯以中間舌為計算舌寬的。計算公式：輸出功率：P2=UI
考慮到變壓器的損耗，初級功率：P1=P2/η(其中η=0.7～0.9，一般功率大的取大值)
每伏匝數計算公式：N(每伏匝數)=4.5×10(的5次方)/B×S(B=矽鋼片導磁率，一般在8000～12000高斯，好的矽鋼片選大值，反之取小值。S=鐵芯舌的面積，單位是平方CM)如矽鋼片質量一般可選取10000高斯，那么可簡化為：
N=45/S
計算次級繞組圈數時，考慮變壓器漏感和導線銅損，須增加5% 繞組餘量。初級不用加餘量。
由電流求線徑：I=P/U (I=A，P=W，U=V)
以線徑每平方MM≈2.5～2.6A選取。
首先要說明的是變壓器的截面積是線圈所套住位置的截面積.如果你的鐵心面積(線圈所套住位置)為32*34=1088mm2=10.88cm2 我沒有時間給你計算.你自己算.呵呵!
給你個參考,希望對你有幫助:
小型變壓器的簡易計算：
1，求每伏匝數
每伏匝數=55/鐵心截面
例如，你的鐵心截面=3.5╳1.6=5.6平方厘米
故，每伏匝數=55/5.6=9.8匝
2，求線圈匝數
初級線圈 n1=220╳9.8=2156匝
次級線圈 n2=8╳9.8╳1.05=82.32 可取為82匝
次級線圈匝數計算中的1.05是考慮有負荷時的壓降
3，求導線直徑
你未說明你要求輸出多少伏的電流是多少安?這裡我假定為8V.電流為2安。
變壓器的輸出容量=8╳2=16伏安
變壓器的輸入容量=變壓器的輸出容量/0.8=20伏安
初級線圈電流I1=20/220=0.09安
導線直徑 d=0.8√I
初級線圈導線直徑 d1=0.8√I1=0.8√0.09=0.24毫米
次級線圈導線直徑 d2=0.8√I2=0.8√2=1.13毫米
要注意層間電壓絕緣，引出端絕緣問題
常見問題分析
1 . DCR的問題A. DCR過高 因矽鋼片變壓器幾乎線徑很細 , 圈數很多 , 漆包線的選擇成為最重要的部分 . 而大部分美國客戶喜歡用AWG線來設計及訂立DCR規格及結構 . 因某些原因 我們不得不用mm線近似值去代替 , 台灣漆包線裸徑值大一點點 , coating漆膜 也較厚一點點 , 所以幾千圈下來往往DCR會超高 , 且線包發胖 . 另一點是線包發胖的問題 , 整齊密繞與雜亂疏繞 , 用線長度不同其DCR也會不同 , 整齊密繞會低一點 .
B. 兩組DCR值差異的問題 有些規格要求並繞(或分開UI CORE雙胞胎)二者間DCR相差多少以內或是SPEC 要求雙胞胎次級輸出空載時 , 二者電壓不可超過0.1V , 在此情形下 , 應該用同 一台繞線機同一軸線繞出來的兩個產品組裝 , 才能得到好的成功率 .
一般電源變壓器 , 激磁電流規格不會很嚴 , 所指的是二次側不加負載時的一次電流 . 如果激磁電流超出可能原因為:
a. 圈數太少, 或線徑太大
b. 矽鋼片沒組裝好
c. 矽鋼片材質不夠好
d. 矽鋼片太厚
e. 儀表誤差
f. 輸入條件是否正確 如果激磁電流超出很多則應檢查線圈是否短路 .
我們在測試板上瓦特表讀數超出規格(是銅損和鐵損)因繞線已完成 , 習慣上從鐵損去改善:
a. 矽鋼片未裝好(毛邊不統一 , 未裝緊)
b. 提高鐵芯材質
c. 選擇薄的矽鋼片.
ΔU%=(U20-U2)/U20 U20 : 空載輸出電壓 U2 : 負載輸出電壓 牽涉到設計時的銅損﹑鐵損﹑圈數 .
5. 溫升可用電阻法去計算 (234.5+T1)/R1 = (234.5+T2)/R2 6. HI-POT及IR (絕緣電阻) HI-POT測試是變壓器必須100%全測的要求 , 許多客戶還要求每批出貨要附HI-POT全測的聲明書 .
造成HI-POT不良的原因 :
a. 兩繞組之間引出線接觸或太近
b. PIN間錫橋短路
c. 絕緣膠布未完全覆蓋或層數太少
d. 繞組與CORE間距離不足
e. 組裝時CORE擦破BOBBIN或CASE 當SPEC 上截斷電流3mA是不要用2mA或1mA去測試HI-POT , 2mA比3mA更嚴格 .
原則上矽鋼片的變壓器不用抽真空含浸 . 過大的真空壓力會使凡立水滲透到CORE之間 , 造成間隙 , 降低功率 .
材料簡介
1. 繞線架(BOBBIN)這裡我們主要針對繞線架的材質來講 , 低頻變壓器的線架一般使用 的原料是塑膠 , 但塑膠也分很多種 : 常用的有Nylon , PBT , PET等 .
a. Nylon 尼龍了的韌性強 , 但易變形 , 在生產過程中可任加玻璃纖維 (Glass Filled)以增加其強度 . 如: Dupot Zytel FR-50 , FR-15 , 70G33L , 南亞 6210G6 , 6410G5
b. PET 環保效果較好 , 材質相對較脆 , 等級高 . 如: Dupot Rynite FR-530L 新光 T102G30 南亞 4410G
c. PBT 介於上兩種材質之間 . 如: 長春PBT-4115 , PBT-4130 (含玻璃纖維30%) 新光 T102G30 注: UL新規定PBT含玻纖不可超過20% .
繞線架對電器特性的影響:
a. 耐壓: 厚度,材質,PIN距及與CORE間的距離
b. 電阻: 中徑大小,幅寬大小
a. 型號 一般分公制及英制 , 公制一般是以mm為單位 , 而英制則是以inch為單位 . 如公制的EI-48 T=0.5 是指CORE的寬度為48mm , 厚度為0.5mm , 但是英制的表示則為 EI.675 26GA .
b. 規格 1. 取向型美國 M-4,M-5,M-6 英國 28M4,30M5,30M6 日本 27Z130(Z9),30Z140(Z10),35Z155(Z11) 中國 Q09(0.27),Q09(0.3),Q10(0.35) 無取向型 美國 M-15,M-19,M-22,M-36 英國 G250,G265,G315,G335 日本 H9,H10,H12,H14 中國 W09,W10,W12,W14 2. 除以上兩種規格的區分外 , 還有A品(燉燒)和N品(不燉燒) 的區分 , 也有稱黑片和白片的 .
c. 厚度取向型 0.23,0.27,0.30,0.35 無取向型 0.35(0.36 29GA),0.5(0.47 26GA) 矽鋼片又稱為電工鋼板是電力和電子工業中用途最廣﹑用量最大的一種軟磁材料. 它具有高的磁感應值(BS=2T左右) , 低的鐵損,不含貴重元素 , 價格低 , 性能檔次多 .
一般選D.D.(UEW)漆包線Class B 和 S.S.(PEW)漆包線 Class B , Class F .
