簡介
控制變壓器在各種電氣設備中，往往需要不同的電壓電源。例如，我們在日常生活中的照明用電，都是220伏，或者110伏；工具機、粉碎機等機器的電動機用電為380伏；而安全照明用電是36伏；城市工業供電線路的電壓高達6千伏或10千伏。由於對用電要求不同，以及便於配備相適應的各種電器元件，將電壓分成了許多等級，500伏級及以下，3乾伏；6千伏；10乾伏；35(44)千伏；60千伏；110乾伏；154千伏；220千伏；330千伏級。其中，500伏以下電壓稱為低壓系統，3千伏及以上稱為高壓系統。
現代化的工業企業，廣泛地採用了電力做為能源，電能都是由水電站和發電廣的發電機直接轉化出來的。發電機發出來的電力根據輸送距離將按照不同的電壓等級輸送出去，就需要有一種專門改變電壓的設備，這種設備叫做“控制變壓器”。
控制變壓器在輸配電系統中占著很重要的地位，要求它安全可靠地運行，當控制變壓器在運行中損壞時，則將造成停電事故。所以，控制變壓器是非常重要的電氣設備。除了在電力系統之外，在其它方面控制變壓器套用得也十分廣泛。例如，根據配套需要供給冶煉用電爐控制變壓器；電解或化工用整流控制變壓器；煤礦用防爆控制變壓器和特殊結構的礦用控制變壓器；以及交通遠輸用的電機車控制變壓器和船用控制變壓器等。
結構及作用
結構

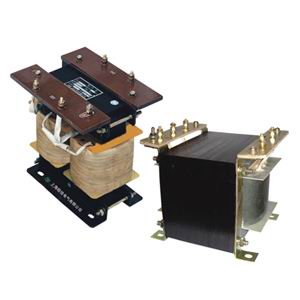

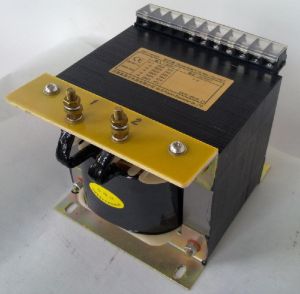

控制變壓器BK變壓器是我國在吸取國外同級產品研發出來的新型變壓電源，它具有體積小、接線安全可靠、防護等級高、性能良好等特點，且能夠的在額定負載中長期有效工作。控制變壓器主要部分是由鐵心，線因和絕緣材料組成，其中鐵心是用0.35一0.5毫米的矽鋼片疊成的；線圈用銅線或鋁線繞制的，絕緣材料做為線圈與線圈之間，線圈與鐵心之間彼此絕緣使之有足夠的電氣強度，才能保證安全運行。
作用
1、方便獲取合適的電壓；次級嚴禁接地。
2、防干擾。
工作原理
控制變壓器和普通變壓器原理沒有區別，只是用途不同。控制變壓器用途廣泛，可做升壓，亦可做降壓用。變壓器的工作原理是用電磁感應原理工作的。變壓器有兩組線圈。初級線圈和次級線圈。次級線圈在初級線圈外邊。當初級線圈通上交流電時，變壓器鐵芯產生交變磁場，次級線圈就產生感應電動勢。變壓器的線圈的匝數比等於電壓比。例如：初級線圈是500匝，次級線圈是250匝，初級通上220V交流電，次級電壓就是110V。變壓器能降壓也能升壓。
使用環境
周圍空氣溫度-5℃至+40℃，24小時平均值不超過+35℃；安裝地點海拔不超過2000M；
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最大濕度為90%，同時該月的平均最低溫度為+25℃，並考慮到因溫度變化發生在產品表面上的凝露。
技術參數
1效率(η)：97%
電壓比：380/220(V)
外形結構：立式
冷卻方式：自然冷式
防潮方式：開放式
繞組數目：雙繞組
鐵心結構：殼式
冷卻形式：乾式
鐵心形狀：E型
電源相數：單相
頻率特性：低頻
套用範圍：控制
