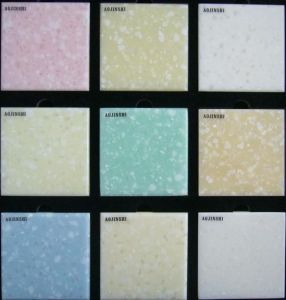

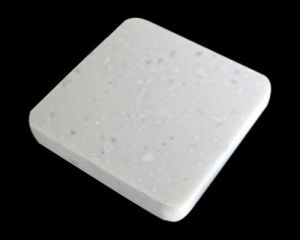

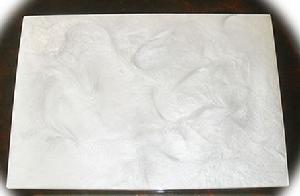

定義
人造石基本組成
不飽和聚酯樹脂:樹脂是做人造石最重要的基體材料，一般來說樹脂的性能決定了人造石的最終性能。目前用來製作人造石的樹脂通常有鄰苯型、間苯型、新戊二醇型、間苯/新戊二醇型、乙烯基酯型、丙烯酸型等。填充料:人造石填充料主要有：氫氧化鋁（ATH，還用作牙膏里的磨檫劑）、重質碳酸鈣、磷酸氫鈣、天然大理石粉、無機花崗岩石粉、色板顆粒。其作用主要有：一是填充體積；二是增強人造石的石材質感；三是增強人造石的機械力學性能；四是作為阻燃劑。
顏料:顏料在人造石中的作用是調配花色品種，使之顏色豐富多彩，從理論上來講，任何顏色都可以通過各類顏料調配出來。
促進劑與固化劑:促進劑和固化劑是人造石生產所必不可少的助劑，可控制板材的凝膠時間在預定的範圍內。
其他助劑：樹脂屬高分子聚合材料，適當添加一些助劑可以改善其工藝性能，提高生產效率，改進人造石性能，延長壽命。
性能指標
1、亞克力人造石：序 號 | 項 目 | 標 準 值 | 備 注 |
1 | 巴氏硬度 | ≥58 | |
2 | 撓度值 | ≤0.25mm | |
3 | 落球衝擊 | ø38.1mm，0.225kg鋼球，610mm， | 落下表面無破裂和碎片。 |
4 | 衝擊韌性 | ≥3.5KJ/㎡ | |
5 | 彎曲強度 | ≥40 Mpa | |
6 | 彎曲彈性模量 | ≥6500 Mpa | |
7 | 氧指數 | ≥35 | |
8 | 放射性 | 符合A類要求:Ira≤1.0；Ir≤1.3 | 產銷與使用範圍不受限制; |
2、鋁粉聚酯類人造石:(以氫氧化鋁為填充料)
序 號 | 項 目 | 標 準 值 | 備 注 |
1 | 巴氏硬度 | ≥55 | |
2 | 撓度值 | ≤0.25mm | |
3 | 落球衝擊 | ø38.1mm，0.225kg鋼球，610mm， | 落下表面無破裂和碎片。 |
4 | 衝擊韌性 | ≥3 KJ/㎡ | |
5 | 彎曲強度 | ≥40 Mpa | |
6 | 彎曲彈性模量 | ≥6500 Mpa | |
7 | 氧指數 | ≥30 | |
8 | 放射性 | 符合A類要求:Ira≤1.0；Ir≤1.3 | 產銷與使用範圍不受限制。 |
鑑定
人造石材是一種人工合成的裝飾材料。按照所用粘結劑不同， 可分為有機類人造石材和無機類人造石材兩類。按其生產工藝過程的不同，又可分為聚酯型人造大理石、複合型人造大理石、矽酸 鹽型人造大理石、燒結型人造大理石四種類型。四種人造石質裝飾材料中，以有機類（聚酯型）最常用，其物 理、化學性能亦最好。
大理石是一種高檔的裝飾材料，選購時必須慎重，以免浪費金 錢。鑑別大理石外觀質量可從下面幾項從手。
（1）判定花紋色調 在光線充足的條件下，將已選好的板材和同一批其它要選購 的大理石板材同時平放在地上，站在距離它們1．5m處仔細目測。要求同一批大理石板材的花紋色調應基本調和。
（2）檢查表面缺陷 在光線充足的條件下，將板材平放在地面上，站在距離大理石 板材lin處觀察看不見的缺陷認為沒有缺陷；站在距板材lin處可見而在1．sin處不明顯的缺陷為無明顯缺陷；站在距板材1．sin處 明顯見的缺陷認為有缺陷。 ’具體觀察的缺陷有i板材翹曲；板材表面上有無裂紋、砂眼、異 色斑點、污點及凹陷現象存在。若判定以上幾種缺陷沒有則板材為優等品，同時板材正面不許有缺棱掉角缺陷；如果以上各項缺陷不 明顯同時也沒有明顯的缺棱掉角，那么可以認定這塊板材為一級 品；如果有那幾項缺陷但又不影響使用，並且板材正面只有1處長不大於8mm，寬不大於3mm缺棱或長、寬都不大於3mm掉角，則 可判斷該板材為合格品。 板材在運輸、裝卸過程中而碰壞的，可以進行粘結（針對破裂 板材）或修補（針對稜角缺陷、表面的坑窪或麻點）。但是粘結、修補後正面不允許有明顯痕跡，顏色要與正面花色接近。
（3）查看標記 大理石板材的標記順序為：命名、分類、規格尺寸、等級、標準 大理石板材命名順序為：荒料產地地名、花紋色調特徵名稱、大理石（代號為M）。 大理石板材分為兩大類：普型板材（代號為N）：為正方形或長 方形板材；異型板材（代號為S）：為其它形狀的板材。 大理石板材有三個等級：優等品（代號為A），一等品（代號為 B）和合格品（代號為C）。等級劃分依據是板材的規格尺寸允許偏 差、平面度允許極限公差、角度允許極限公差、外觀質量和鏡面光澤度。
種類
1. 人造石是“高分子材料聚合體”，通常是以不飽和樹脂和氫氧化鋁填充料為主材，經攪拌、淺注、加溫、聚合等工藝成型的“高分子實心板”，一般稱為：“樹脂板人造石”。2. 以“甲基丙烯酸甲酯”(MMA)為主材的人造石，又稱亞克力人造石。以美國杜邦為代表，國內諸如雅迪爾等少數幾家專業公司，也能夠同時生產“亞克力”人造石。
3. MMA、樹脂混合體人造石，在雅迪爾被稱為A板，是行業內率先推廣的介於上述二種人造石之間的實用型人造石。
用途
台面
1）普通台面：櫥櫃台面、衛生間台面、窗台、餐檯、商業台、接待櫃檯、寫字檯、電腦台、酒吧檯等。人造石兼備大理石的天然質感和堅固的質地，陶瓷的光潔細膩和木材的易於加工性。它的運用和推廣，標誌著裝飾藝術從天然石材時代，進入了一個嶄新的人造石石材新時代。2）醫院台面、實驗室台面：人造石耐酸鹼性優異，易清潔打理，無縫隙細菌無處藏身，而被廣泛套用於醫院台面和實驗室台面等重要場合，滿足對無菌環境的要求。
水槽
用途：洗臉台、洗衣池、洗菜盆等具有不易碎、易保養、耐舊、永遠亮麗如新的特點商業裝飾
1）建築裝飾個性化的大門立柱，是建築空間的點睛之筆，人造石豐富的表現力和塑造力，提供給設計師源源不斷的靈感。無論是凝重沉穩的檢點風格，還是簡潔的時尚現代風格，人造石都能輕鬆勝任，讓每一個大門立柱，都像一件散發文化氣息的藝術品，為生活空間增添優雅氣質。
人造石表面光華如鏡，故清理容易，歷久長新，加上顏色琳琅滿目，可塑性強，成為各種窗台板設計的最佳搭配。
2）商業與娛樂場所裝飾
在各類商業與娛樂場所，若選用人造石可使其設計華麗典雅、合理布局，能產生廣闊的運用空間和完美的裝飾透光效果，使您走進和諧色調，倍感溫馨。特殊的弧度造型，精緻的鑲嵌，粗礦的拱突，典雅的蝕樓，賞心悅目的拋光，高貴典雅的羅馬拱柱，流暢的吧檯，和諧雅致的商業櫃檯，美輪美奐的創意效果無不盡現人造石和諧典雅的形象。彰顯商業主題與娛樂的氛圍，人造石還可配合多種材料和多種加工手段，營造出獨具魅力的特殊設計效果。
家具套用
人造石是高級家具桌子台面理想材料，老總大班也大有用武之地。衛浴套用
人造石潔具、浴缸、個性化的衛浴，是浴室空間的點睛之筆。它具有豐富的表現力和塑造力，提供給設計師源源不斷的靈感。無論是凝重沉穩的檢點風格，還是簡潔的時尚現代風格，健康環保的人造石衛浴，讓你享受沐浴的每一刻，生活有她更精彩。藝術加工
根據目前國內經濟發展的需要，人造石在花盆、雕塑、工藝製品加工方面引領未來消費的潮流。發展意義
把開採天然石材產生的巨量的廢料用作人造石材的主要原料，變廢為寶生產人造石材，生產出比天然石材更多的建築裝飾材料，無疑具有巨大的經濟意義。圍繞人造石材產業的發展形成的產業集群能吸收了大量人員就業，帶動區域經濟的發展無疑具有巨大的社會意義；人造石材所提倡和彰顯的人類生產方式的環保理念對社會的進步和循環經濟理念的深入人心更是意義重大。石材礦山開採帶來70%以上的廢石料，處理這些廢石料或占用土地堆放或進行填埋，損毀了大量的寶貴土地，使石材資源變成了危害環境的一大公害。這些廢石料經挑選除生產一部分工藝品、彩石砂粒，高白度的大理石廢料生產一些輕重質碳酸鈣以外，其他均無有效有經濟價值的方法來利用它。在連綿數十里的各個礦區隨處可見各色的亂石渣塊成山成嶺，填滿山溝，破壞了的環境還易形成土石流。而人造石材產業的崛起為徹底解決這一問題找到了出路。屬資源循環利用的環保利廢產業，發展人造石材產業本身不直接消耗原生的自然資源、不破壞自然環境，該產業利用了天然石材開礦時產生的大量的難以有效處理的廢石料資源，本身的生產方式是環保型的。人造石材的生產方式不需要高溫聚合，也就不存在消耗大量燃料和廢氣排放的問題。因此，人造石材產業是一個前途無量的新型建築裝飾材料產業，有著廣闊的發展空間，當前大力發展人造石材產業的條件已經具備，人造石材產業必將獲得快速的發展。
正確使用
1、勿在檯面上直接放置高溫物體。在放置高溫物體時，應在放置物品下加帶有橡膠腳的支架、隔熱墊等其它隔熱材料；2、勿在冷水沖洗櫥櫃檯面後立即用開水燙，以免人造大理石台面會因短時間內驟冷驟熱面炸裂；
3、勿在檯面上直接拖動較重物品，以便保持台面光潔美觀；
4、勿把台面作為菜板直接切、剁各類物品；（提示：在菜板下加一橡膠防滑墊或毛巾）
5、勿讓重物或者利器衝擊人造石表面，以防留下痕跡；
6、應避免台面與一些有機溶劑接觸，如去漆劑、含丙酮的去光水、松香水等，均可能傷害到台面的光澤平整，造成污斑。
7、正常使用不會有事。但如果高溫物體直接接觸，會很容易爆裂。切記！
保養護理
1、保養⑴、日常維護只需用海綿、加中性清潔劑擦拭，就能保持清潔；要消毒，可用稀釋後的日用漂白劑（與水調和1：3或1：4）或其他消毒藥水來擦拭其表面。請用毛巾及時擦去水漬，儘量保持台面的乾燥。
⑵、因水中含水垢、強氧化劑（氯離子），水在櫥櫃檯面長時間停留會產生難以去除的污漬，請用電吹風吹乾，幾個小時或幾天后，污漬會慢慢消失。細小的白痕可用食用油潤濕乾布輕擦表面去除。
⑶出現細小污漬，可用中性洗潔劑、啫喱狀牙膏擦拭。
2、護理
一些頑固污漬的去污步驟，要根據板材表面的拋光程度而定：
⑴亞光表面：用去污性清潔劑圓圈打磨，然後清洗，再用乾毛巾擦乾。隔段時間用百潔布打整個台面擦拭一遍，使其保持表面光潔。
⑵半亞光表面：用百潔布蘸非研磨性的清潔劑圓圈打磨，再用毛巾擦乾，並用非研磨性的拋光物來增強表面光亮效果。
⑶高光表面：用海綿和非研磨性的亮光劑磨。特難除去的污垢，可用1200目的砂紙打磨，然後用軟布和亮光劑（或家具蠟）提亮。
常見問題
為什麼燒鑄好的人造石成品幾個月後會出現翹曲、開裂現象？主要是聚枉費樹脂與填料、顏料、攪拌不均以及促進劑、引發劑與樹脂比例不對引起的。在人造石基體中，即在已撐拌好的樹脂、填料、顏料等混合體中，樹脂應能使填料保持在均勻的懸浮狀態，直到樹脂凝膠。如果填料在人造石基體中懸浮不良，沉積到澆鑄體的底部，會造成澆鑄體上、下部填料分布的差異。由於上層樹脂多，固化收縮時放熱多，收縮大；下層樹脂少，固化時放熱少、收縮小，結果造成製品的翹曲或開裂。
人造石表面的氣泡、麻面是由哪些因素引起的？如何排除？
原因主要有三個方面：
1.填料含水率超出正常指標。當填料顆粒的含水率較高時，周圍會形成一個微小的水泡，由於樹脂固化是一個放熱過程，其釋放的熱量破壞了顆粒外包水泡的平衡，使水泡殘留在人造石基體內，固化後表面就會出現氣泡、麻面。
2.攪拌過程中將空氣帶入了人造石基體內。
3.樹脂與固化劑，引發劑三者比例不當，殘留在基體中的氣泡無法及時排出。
排除方法通常有三種：
1.振動除泡法。該方法的使用應注意平台的振幅、頻率及振動時間，振幅過大會使填料沉積到模板的表面，造成一面貧樹脂，固化慢，收縮小，放熱溫度低；而另一面因富樹脂，固化塊，收縮慢，放熱溫度高，容易出現翹曲現象。
2.化學消泡法。採用對樹脂交聯固化具有阻滯作用的阻聚劑（通稱消泡劑）在一定時期內可以阻止樹脂聚合，一段時間以後，樹脂又可以正常速度聚合，為氣泡的有效排出贏得時間。該方法的使用對樹脂固化所引起的放熱影響不大。如果減少引發劑和促進劑的用量，雖然也可以延緩樹脂的聚合，但會因樹脂發熱曲線變形，影響人造石質量。
3.攪拌抽真空法。採用攪拌負壓使人造石基本保持沸騰，有利於化學反應以及攪拌過程中產生的氣泡輕易排除。
上述三種方法，尤以第一種與第三種方法結合使用比較實用、可靠、具有一次投資長期使用的效果。第二種方法，雖然簡便，但大規模生產成本太大。
對人造石所用的樹脂有哪些要求？
在選擇樹脂時應考慮樹脂的化學結構和固化性能兩個方面。
1.樹脂的化學結構一般採用間苯二甲酸-丙二醇型樹脂。它可以滿足CMI（美國人造大理石協會）耐熱衝擊500次循環的要求，用蒸餾水蒸沸48小時，色彩基本保持不變，抗白花，抗起泡性能都較好，但價格比較貴。普通樹脂不能用於人造石製造。
2.樹脂固化性能：要求樹脂在固化時要有適度的低收縮率以及較高的固化前期強度即綠強度。
用什麼方法可以提高人造石表面的硬度和光澤？
要使人造石產品具有比較完美的外觀，後固化處理非常重要。所謂的後固化處理就是將人造石產品在一定的溫度下，保溫數小時。一般來說，聚酯樹脂固化脫模後的強度只達到最大強度的50%左右，到完全固化需幾周甚至幾個月的時間，而最終固化可以使人造石製品的強度與耐水性能大幅度增加。採用後固化處理可以克服變形、開裂等缺點，提高表面耐水性、耐熱衝擊性，增加基體樹脂強度，有利於提高製品的硬度和光澤，延長使用壽命。缺點時後固化周期過長，建議使用當前最先進的人造石表面UV塗裝工藝，瞬間即可乾燥固化。
區別
人造石材更耐磨、耐酸、耐高溫，抗沖、抗壓、抗折、抗滲透等功能也很強。其變形、黏合、轉彎等部位的處理有獨到之處；因為表面沒有孔隙，油污、水漬不易滲入其中，因此抗污力強；可任意長度無縫粘接，同材質的膠黏劑將兩塊粘接後打磨，渾然一體。 大理石台面：天然石材的長度不可能太長，不可能做成通長的整體台面，與現代追求整體台面的不相適宜。天然大理石的紋理非常美觀，質地堅硬，防刮傷性能好，耐磨性能也可以；但有孔隙，易積存油垢，且天然大理石脆性大，不能製作幅面超過1米的台面，二塊大理石拼接不能渾然一體，縫隙易滋生細菌，天然石密度較大，需要結實的櫥櫃支撐，雖然它堅硬，但彈性不足，如遇重擊會發生裂縫，很難修補，一些看不見的天然裂紋，遇溫度劇變會發生破裂！
投資
一台高性能，全方位的攪拌機和大容量的造粒機是必不可少的，另外配備若干振動平台、手動工具、簡
人造石塗裝工藝
人造石在家居裝飾和建築裝飾中有很大的市場潛力，它的表面光潔，色彩艷麗，光潔如玉，很受消費者喜愛；人造石是人造大理石和人造瑪瑙的總稱，是用不飽和聚脂樹脂與填料、顏料混合，經一定的加工程式製成的，人造石具有無毒，無滲透、易切削加工、色彩可任意調配、形狀任意澆鑄等優點。人造石在生產加工中的關鍵環節是它的成型過程及表面處理，成型過程決定了人造石的內在品質，如硬度、曲變性、耐溫性等，表面處理效果就影響它的外在感觀，在人造石成型已經流水線生產的今天，它的成型過程已經趨於穩定，但在表面處理過程中就存在打磨拋光浪費人力，浪費時間，污染嚴重，不良率高等眾多問題。人造石的外觀定厚可以用砂光機來完成，但是人造石表面的細緻砂磨及側邊砂磨一定要人工完成，人造石表面的硬度較高，拋光及上光費時費力，而且目前的技術還不能做出高亮光且具有飽滿感觀的效果。UV塗裝工藝的出現恰恰能使生產人造石的表面處理難題得以有效的解決。
UV是英文紫外線ultraviolet的簡稱，UV光主要是指波長集中在200nm---450nm光線。UV油漆吸收了UV光（用峰值365nm的UV燈）後，發生了光化學反應，快速完成固化。
噴塗環境要求：建議客戶自備無塵噴漆房，可參照天津瑞森特一客戶的如下配置；地面採用水基地面，進入噴房經過風廉清潔，每一進口處做一道風簾，以便吹去進入噴漆房人身上攜帶的灰塵；噴漆房的通風裝置採用正壓副壓法以便有效清潔及過濾空氣。
特點
1.外觀：表面光潔、無氣孔、麻面等缺陷，色彩美麗、基體表面要有顆粒懸浮感、具有一定的透明度。2.物理、化學性能：具有足夠的強度、剛度、硬度、特別是耐衝擊性、抗劃痕性要好。
3.耐久性：具有耐氣候老化、尺寸穩定、抗變形以及耐驟冷驟熱性。
投資分析
1.油漆成本分析：UV專用漆約85--95 元/㎏，每平方米油漆噴塗用量約為 110-130 克，單位成本計9.5-- 12 元/㎡。2.產量預測分析：設備運行速度為5-10m/min,每小時約可生產150㎡，每天工作8小時，每天最低可生產1200㎡。
3.人工單位成本分析：每天按保守估計1000㎡計，每月產量為30000㎡，按此工藝操作八個人計，每個人月平均工資1000元，人工單位成本約為0.25元/㎡。
4.用電量單位成本分析：機器耗電量為40KW/H，每天工作八小時，產量1000㎡，電量單位成本為0.3元/㎡。
5.投資成本：此工藝需要的設備有：天津瑞森特IR流平機一台（全長8—15米），天津瑞森特立體五面四燈高效UV光固機一台（小批量生產可用人造石鋼化機），具體設備規格天津瑞森特可根據客戶產品的實際情況量身訂製，設備投資約為7-10萬元。
市場預測
據相關統計，隨著行業內生產工藝的提高以及廣大消費者環保意識的增強，UV固化塗料的套用以其具有的良好的環保性、固化快、耐磨擦性、耐化學性、硬度高等特點正以每年2倍以上的速度發展。正是基於以上種種優勢，有更多的企業為了提高生產效率，增加利潤，提升企業競爭優勢而選擇UV塗裝，正是基於此種情況，天津瑞森特紫外線設備有限公司與UV塗料廠家合作開發出具有針對性的塗料及設備，用其技術和服務給人造石表面鋼化加工市場帶來豐厚的回報。選購心得
人造石是現在市場使用量最大的台面，也是質量和品牌良莠不齊最為突出的產品，特點是人造石沒有接縫和隨時可以拋光如新。100多往上到幾千每米不等，一般老百姓家裡用的話現在的市場價在400-1000元就很好了，沒有必要太貴的。現在一些大的櫥櫃商家都會有自己的OEM牌子，這也是他們利潤的最高和讓業主根本沒法比價的地方，有些的質量還可以，但是有的就不一定了（小天UV燈有不少客戶就是專門給一些大的裝飾公司和櫥櫃廠代加工的），同時現在市場一些比較有名的牌子又分成了很多的系列，價格就會高低不同。
選購注意
傳統的人造石台面通常採用亞克力樹脂和氫氧化鋁做成，具有一定的韌性與硬度，但怕刀劃傷。此種材質耐腐蝕，耐光照，在高溫條件下還可以做出各種造型，老化過程很慢，產品壽命很長，具有無毒無害，不變色的優點。此外，此種台面翻新、打磨、拋光很容易。但是目前市場上面的假冒台面就不是這么回事了。由於含鈣粉台面就是競爭激烈的產物。“好的人造石台面需要幾千元，而劣質的台面幾百元就可買到。”專家介紹，由於競爭激烈，為了追求高額利潤，部分廠家不惜降低產品質量，本來應該是樹脂中添加氫氧化鋁，但由於氫氧化鋁成本較高，他們就給台面中添加鈣粉，即碳酸鈣。由於碳酸鈣不夠穩定，遇到熱酸，非常容易發生化學反應。正常的亞克力板，裡面的樹脂含量應達到35%，只有樹脂達到一定的比例，板材才會有比較好的韌性。添加鈣粉後，人造石板材變得脆弱，很容易開裂變形，且容易發黃。“紫外線一照就發黃，還容易吃色，醬油什麼的會滲進去，污染台面。”“台面的壽命會大大降低，嚴重影響櫥櫃的使用功能。”據了解，櫥櫃的使用周期約10年，一旦台面摻假，壽命只有一兩年，大大降低了櫥櫃的使用功能。相關從業人員介紹，消費者還可通過以下五種方式來檢測台面真假。
一看：目視樣品顏色清純不混濁，通透性好，表面無類似塑膠膠質感，板材反面無細小氣孔；
二摸：手摸樣品表面有絲綢感、無澀感，無明顯高低不平感。(這可以鑑別採用的是氫氧化鋁，還是採用的碳酸鈣)；
三劃：用指甲劃板材表面，無明顯劃痕；
四試：可採用醬油測試台面滲透性(結果為無滲透)；採用食用醋測試是否添加有碳酸鈣(結果為不變色和無粉末)；採用打火機燒台面樣品(結果為阻燃，不起明火，亞克力含量越高的台面越沒有味道)；
五查：檢查產品有無ISO質量體系認證、環保標誌認證、質檢報告，有無產品質保卡及相關防偽標誌。
行業發展
提要：在中國飛速發展的家居業，人造石材作為一種新型材料，除了作為櫥櫃行業的配套產品外，在整個行業套用日趨廣泛。專家表示，人造石材是不飽和聚酯樹脂重要套用領域，上述趨勢需每位行業人士的智慧和思考。在中國飛速發展的家居業，人造石材作為一種新型材料，除了作為櫥櫃行業的配套產品外，在整個行業套用日趨廣泛。由此，隨之獲得了前所未有的機遇得以迅猛發展，但由於其進入速度快，時間短，市場開拓不完善，造成了多數企業搶占少數市場的局面。
全球物價上漲，人民幣兌美元匯率屢創新高，美國次級貸影響，國外品牌的進入，樓市股市前景低靡等等，諸多因素使得局面更顯複雜化，人造石材行業在內憂外患的交織，正面臨著一個關鍵的“拐點”，目前，中國的人造石行業正缺少品牌企業，樹立幾個強勢品牌企業對人造石行業的發展是至關重要的。如何把握住當下人造石行業面臨的挑戰和機遇，開拓海外市場、提高國內市場份額。
專家表示，人造石材是不飽和聚酯樹脂重要套用領域，上述趨勢需每位行業人士的智慧和思考。一些過去面向海外市場企業要在短時間內樹立品牌、建立銷售渠道，網羅優秀的人才顯然不現實，海內外銷售模式的差異等原因都使之不敢在國內大展拳腳，同國內人造石企業合作之路將成為必然。
隨國際原油價格屢創新高，國內不飽和聚酯樹脂價格也一路走高，以美國杜邦，義大利必圖，韓國三星及一批國內知名廠家為代表的人造石行業相繼開始漲價。從國際原油價格走勢看，短時間內漲價壓力將持續強勁。價格上漲必將導致需求萎縮，僧多粥少也必然造成競爭加劇。由於國內人造石企業一般資金少，產品銷售範圍窄，品牌影響力有限，消費者忠誠度低，且對價格上漲極為敏感。失去價格優勢，小企業經營狀況堪憂。
最近在北京由深圳市忍靜爭實業等知名人造石企業起草發布的《中國人造石（實體面材）消費白皮書》使得一部分小企業企圖通過偷工減料來矇騙消費者攫取利潤的行為面臨很大風險。小人造石企業面臨被兼併，收購的命運在未來行業走勢將不可避免。櫥櫃檯面企業是人造石消費量最大的渠道之一。人造石漲價必將給櫥櫃企業帶來經營壓力，櫥櫃行業多通過指定的供應商，來獲得台面原材料供應。通常情況下櫥櫃企業和供應商之間的關係是牢固的和不易替換的。但在價格上漲的情況下，櫥櫃企業為降低成本，在和原有供應商商談無果的情況下，必將另尋新的供應商渠道。
無論是在內部環境還是在外部需求上，人造石行業的洗牌期都在走向成熟和迸發。大規模的兼併浪潮勢在必行，對於有實力的人造石企業來說，通過對小品牌的收購可以達到在短時間內迅速提高產量，實現低邊際成本效應，從而達到降低費用、提高產品競爭力，通過收購行為可獲得其客戶、銷售渠道、人才等資源，從而提高自身市場占有率和競爭力，適當正確的兼併、收購等商業行為為眾多的企業提供了迅速成長壯大的機會，為強勢品牌的樹立提供了富饒的土壤。
據專家介紹，人造石企業的海外之路面臨重挫。海外之路的受阻，迫使出口企業將銷售重點又搬回到內銷這條老路。海外軍團的加入更使得原本競爭就激烈的國市場，競爭就更趨白熱化。由於多年主攻海外市場，脫離國內市場時間長，對在國內市場的銷售環境不甚了解，以及國內市場的競爭加劇，使出口型企業的轉型處於尷尬之地。如何迅速打開國內市場銷售，就成為出口型企業進入國內市場所必需考慮的重之重。
