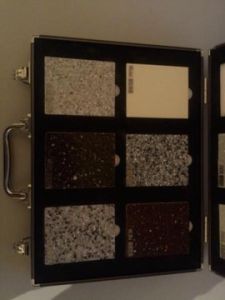

材料分類
按照原料分類
人造石材1．樹脂型人造石材樹脂型是以不飽和聚脂樹脂為膠結劑，與天然大理碎石、石英砂、方解石、石粉或其他無機填料按一定的比例配合，再加入催化劑、固化劑、顏料等外加
劑，經混合攪拌、固化成型、脫模烘乾、表面拋光等工序加工而成。使用不飽和聚脂的產品光澤好、顏色鮮艷豐富、可加工性強、裝飾效果好；這種樹脂粘度低，易於成型，常溫下可固化。成型方法有振動成型、壓縮成型和擠壓成型。室內裝飾工程中採用的人造石材主要是樹脂型的。
2．複合型人造石材複合型人造石材採用的粘結劑中，既有無機材料，又有有機高分子材料。其製作工藝是:先用水泥、石粉等製成水泥砂漿的坯體，再將坯體浸於有機單體中，使其在一定條件下聚合而成。對板材而言，底層用性能穩定而價廉的無機材料，面層用聚脂和大理石粉製作。無機膠結材料可用快硬水泥、白水泥、普通矽酸鹽水泥、鋁酸鹽水泥、粉煤灰水泥、礦渣水泥以及熟石膏等。有機單體可用苯乙烯、甲基丙烯酸甲脂、醋酸乙烯、丙烯晴、丁二烯等，這些單體可單獨使用，也可組合使用。複合型人造石材製品的造價較低，但它受溫差影響後聚脂面易產生剝落或開裂。
3．水泥型人造石材水泥型人造石材是以各種水泥為膠結材料，砂、天然碎石粒為粗細骨料，經配製、攪拌、加壓蒸養、磨光和拋光後製成的人造石材。配製過程中，混人色料，可製成彩色水泥石。水泥型石材的生產取材方便，價格低廉，但其裝飾性較差。水磨石和各類花階磚即屬此類。
人造石材4．燒結型人造石材 燒結型人造石材的生產方法
與陶瓷工藝相似，是將長石、石英、輝綠石、方解石等粉料和赤鐵礦粉，以及一定量的高齡土共同混合，一般配比為石粉60%，粘土40%，採用混漿法製備坯料，用半乾壓法成型，再在窯爐中以1000℃左右的高溫焙燒而成。燒結型人造石材的裝飾性好，性能穩定，但需經高溫焙燒，因而能耗大，造價高。由於不飽和聚脂樹脂具有粘度小，易於成型；光澤好；顏色淺，容易配製成各種明亮的色彩與花紋；固化快，常溫下可進行操作等特點，因此在上述石材中，目前使用最廣泛的，是以不飽和聚脂樹脂為膠結劑而生產的樹脂型人造石材，其物理、化學性能穩定，適用範圍廣，又稱聚酯合成石。
按性質分類
（1）按溶劑類型分類
人造石材水基型防護劑
A、水基型防護劑：完全以水為稀釋劑的防護劑叫水基型防護劑。這種防護劑一般氣味少，毒性低，不燃燒，安全性能高。例如：“綠色天使”HB-S101、103、103A等
B、溶劑型防護劑：以除水以外的其它溶劑為稀釋劑的防護劑叫溶劑型防護劑。它又可分為水溶性溶劑型防護劑和油溶性溶劑型防護劑。例如：“綠色天使”HB-S301、302、401等。 水溶性溶劑是指和水具有完全相溶性的一類溶劑。如醇類；油溶性溶劑是指和油性物質具有相溶性但不能和水相溶的一類溶劑。如苯類、酮類、酯類等。以水溶性溶劑為稀釋劑的防護劑叫水溶性溶劑型防護劑；以油溶性溶劑為稀釋劑的防護劑叫油溶性溶劑型防護劑。 溶劑型防護劑一般有強氣味，毒性相對較大，易燃，密度一般<1。
人造石材C、乳液型防護劑：採用油溶性溶質並以水為稀釋劑，加入乳化劑高速攪拌後乳化而
成。其色為乳白色，氣味小，不燃，毒性相對較小。
（2）按溶解性能分類
A、油性防護劑：能夠被油溶性溶劑溶解的防護劑叫油性防護劑。如：油溶性溶劑防護劑等。這類防護劑一般滲透力強，但相對毒性較大、易燃、有較強的氣味。適合於石材正面和緻密表面的防護處理。例如：“綠色天使”HB-S301、401、502等。
B、水性防護劑：能夠被水溶解的石材養護劑叫水性石材防護劑。如水基型防護劑、水溶性溶劑型防護劑、乳液型防護劑等。這類防護劑一般滲透力相對較弱一些（水溶性溶劑型防護劑除外），但毒性和氣味相對都要小一些，不燃。適合於疏鬆石材表面的防護處理。例如：“綠色天使”HB-S101、103、107等。
（3）按溶質成份分類
A、丙烯酸型防護劑：以丙烯酸樹脂為主要有效成份（溶質）的防護劑叫丙烯酸型石材防護劑。具密封性能，施於石材表面後會形成膜，有塑光，但耐老化能力不夠，施作後會加深石材顏色。適合於需要密封的粗糙石材表面或石材底面（須測試界面破壞能力）做防護處理。例如：“綠色天使”HB-S601等。屬第二代防護產品。（第一代為蠟）
另外，還有採用環氧樹脂或其它樹脂為主要材料的防護劑，其性能及特點大體相似，在此不再贅述。
性能特點
B、矽丙型防護劑：以丙烯酸樹脂和有機矽的復配物為主要有效成份（溶質）的防護劑叫矽丙型石材防護劑。這種產品是丙烯酸防護劑向有機矽防護劑發展的過渡型產品，解決了丙烯酸易發黃及壽命短的缺點。是第二代改良型產品，例如：“綠色天使”HB-S501、502等。
C、有機矽型防護劑：以有機矽為主要有效成份（溶質）的防護劑叫有機矽型石材防護劑。通常採用的有機矽有甲基矽酸鈉、甲基矽酸甲、矽烷、矽氧烷等，這類防護劑的特點是有機矽的鏈呈網狀結構，滲透力強，而且透氣，不改變石材顏色。其缺點是防油能力差。適合於所有石材的任何表面處理。有機矽型石材養護劑是市場上的主要產品類型，屬第三代產品。例如：“綠色天使”HB-S103、302、401、503等。
人造石材D、氟化矽型：以有機矽和氟的化合物為主要有效成份（溶質）的防護劑叫氟矽型石材防護劑。該產品繼承了有機矽的優點，並增強了防油、防污和抗老化性能，是目前最好的防護產
品。適合於一些有特殊防護要求的所有石材的任何表面處理，屬第四代產品。例如：“綠色天使”HB-S201、202等。
（4）按作用機理分類
人造石材成膜型防護劑
A、成膜型防護劑：施用後停留在石材表面並形成一種可見膜層的防護劑叫成膜型防護劑。如：丙烯酸型防護劑、矽丙型防護劑、矽樹脂型防護劑等。主要適用於非拋光面石材表面的防護處理。例如：“綠色天使”HB-S501、502、601等。
B、滲透型防護劑：施用後其有效成份全部由毛細孔滲入石材內部進行作用，石材表面無可見膜層的防護劑叫滲透型石材防護劑。如：有機矽型防護劑、氟矽型防護劑等。適合於所有石材表面的防護處理。例如：“綠色天使”HB-S101、301、402等。
（5）按界面作用力分類
A、憎水性石材防護劑：使用後會擴大石材表面與水之間的張力（張力大於附著力），可以使水在石材表面呈現水珠滾動的效果，在毛面石材表面時更能體現。但這種效果的時效性很短，會隨著表面有效成份的流失而很快消退，最終起作用的還是防護劑的耐水性能和抗水壓能力的大小。這種防護劑主要為油性，有些水性也屬於此類。例如：“綠色天使”HB-S302、501等。憎水性石材防護劑不能用於石材的底面防護，因為其憎水的特性會在石材與水泥之間形成界面而影響粘接度，使石材出現空鼓現象。
人造石材B、親水性石材養護劑：使用後不會擴大石材表面與水之間的張力（附著力大於張力），水在石材表面能夠均勻吸附，沒有水珠滾動的效果，但不會進入石材內部。這種防護劑的效果也是主
要由它的耐水性和抗水壓能力的大小來決定。親水性防護劑主要為一些石材水性防護劑。例如：“綠色天使”HB-101、103、103A等。 概親水性石材防護劑可以用於石材的六面防護，用於底面防護時不會形成界面，不影響粘接度，但也不會增加。因滲透力不強，不能用於結構緻密的石材防護處理。
（6）按防護用途分類
A、底面石材養護劑：專門用於石材地面防護處理的防護劑，不會形成界面，不影響石材與水泥的粘接，有些防護劑配方中還加有粘接物質，可以增加他們的粘接強度。這些防護劑主要包括一些親水性的有機矽和成膜型防護劑。例如：“綠色天使”HB-S601等。
B、表面石材養護劑：不能用於石材底面防護處理的防護劑，一般都具有憎水效果。使用時需按不同飾面區別選用，主要為油性石材防護劑和部份水性石材防護劑等。例如：“綠色天使”HB-S201、302、401等。
C、特殊石材品種專用養護劑：專門用於某些特定石材品種防護處理的防護劑。如：HB-S103A砂岩專用防護劑、白麻專用防護劑等。
D、通用型石材防護劑：適合於所有石材的任何表面做防護處理的防護劑。如親水性的有機矽石材養護劑、氟矽型石材養護劑等。
（7）按防護效果分類
人造石材防水型防護劑
A、防水型防護劑：施作後，可以阻止水份滲透到石材內部，同時還具有防污（部份）、耐酸鹼、抗老化、抗凍融、抗生物侵蝕等功能。如丙烯酸型、矽丙型和有機矽型石材防護劑等。例如：“綠色天使”HB-S101、103、302等。
B、防污型防護劑：專門為石材表面防污而設計的防護劑，其功能性主要注重防污性能，其它性能、效果一般。如玻化磚表面防污劑等。例如：“綠色天使”HB-S201、202、401等。
C、綜合型防護劑：除具有優異的防油、防污和抗老化性能外，同時還具有防水型石材防護劑的所有功能。如“綠色天使”HB-S201、202、401等。
D、專業型防護劑：特意為石材表面上光、增色等特殊功能要求而開發研製的防護劑。如增色型石材防護劑、增光型石材防護劑等。“綠色天使”HB-S401、501等。

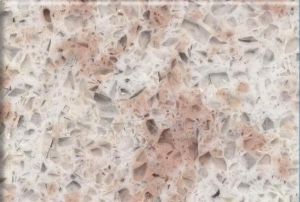

石板材
人造石板材是用非天然的混合物製成的，如樹脂、水泥、玻璃珠、鋁石粉等等加碎石黏合劑。人造石（又稱"人造大理石"）是一種新型的複合材料，是用不飽和聚脂樹脂與填料、顏料混合，加入少量引發劑，經一定的加工程式製成的。在製造過程中配以不同的色料可製成具有色彩艷麗、光澤如玉酷似天然大理石的製品。因其具有無毒性、無放射性、阻燃性、不粘油、不滲污、抗菌防霉、耐磨、耐衝擊、易保養、拼接無縫、任意造型等優點，正逐步成為裝修建材市場上的新寵。
人造石板材用途
1、台面
1）普通台面：櫥櫃檯面、衛生間台面、窗台、餐檯、商業台、接待櫃檯、寫字檯、電腦台、酒吧檯等。 人造石兼備大理石的天然質感和堅固的質地，陶瓷的光潔細膩和木材的易於加工性。它的運用和推廣，標誌著裝飾藝術從天然石材時代，進入了一個嶄新的人造石石材新時代。
2）醫院台面、實驗室台面：人造石耐酸鹼性優異，易清潔打理，無縫隙細菌無處藏身，而被廣泛套用於醫院台面和實驗室台面等重要場合，滿足對無菌環境的要求。
2、水槽（星盆）
3、商業裝飾
1）建築裝飾 個性化的大門立柱，是建築空間的點睛之筆，人造石豐富的表現力和塑造力，人造石都能輕鬆勝任，讓每一個大門立柱，都像一件散發文化氣息的藝術品，為生活空間增添優雅氣質。 人造石表面光華如鏡，故清理容易，歷久長新，加上顏色琳琅滿目，可塑性強，成為各種窗台板設計的最佳搭配。
2）商業與娛樂場所裝飾 在各類商業與娛樂場所，若選用人造石可使其設計華麗典雅、合理布局，能產生廣闊的運用空間和完美的裝飾透光效果，使您走進和諧色調，倍感溫馨。特殊的弧度造型，精緻的鑲嵌，粗礦的拱突，典雅的蝕樓，賞心悅目的拋光，高貴典雅的羅馬拱柱，流暢的吧檯，和諧雅致的商業櫃檯，美輪美奐的創意效果無不盡現人造石和諧典雅的形象。彰顯商業主題與娛樂的氛圍，人造石還可配合多種材料和多種加工手段，營造出獨具魅力的特殊設計效果。
4、家具套用
人造石是高級家具桌子台面理想材料，老總大班也大有用武之地。
5、衛浴套用
人造石潔具、浴缸、個性化的衛浴，是浴室空間的點睛之筆。它具有豐富的表現力和塑造力，提供給設計師源源不斷的靈感。無論是凝重沉穩的檢點風格，還是簡潔的時尚現代風格，健康環保的人造石衛浴，讓你享受沐浴的每一刻，生活有她更精彩。
6、藝術加工
根據目前國內經濟發展的需要，人造石在花盆、雕塑、工藝製品加工方面引領未來消費的潮流。
性能優點
1、高性能--使用性能好
人造石材使用性能高綜合起來講就是：高強度、硬度高和耐磨性能好、厚度薄、重量輕、用途廣泛、加工性能好。
人造大理石又稱為“塑膠混凝土”，是一種新型的建築裝飾材料，它是以不飽和聚酯樹脂作為粘合劑，石粉、石渣作為填充材料，當不飽和聚酯樹脂在固化過程中把石渣、石粉均勻牢固地粘接在一起後，即形成堅硬的人造大理石。在居室裝修施工中，採用天然大理石大面積用於室內裝修時會增加樓體承重，而聚酯人造大理石就克服了上述缺點。它以不飽和聚酯樹脂作為粘合劑，與石英沙、大理石粉、方解石粉等攪拌混合，澆鑄成型，在固化劑作用下產生固化作用。經脫模、烘乾、拋光等工序而製成。這種材料質量輕（比天然大理石輕25％左右）、強度高、厚度薄，並易於加工，拼接無縫、不易斷裂，能製成弧形，曲面等形狀，比較容易製成形狀複雜、多曲面的各種各樣的潔具，如浴缸、洗臉盆、坐便器等，並且施工比較方便。
2、多花色、多種圖案、可塑性強 、多種花色
人造複合石材由於在加工過程中石塊粉碎的程度不同，再配以不同的色彩，可以生產出多種花色品種。每個系列又有許多種顏色可供選擇。選購時，可以選擇紋路、色澤都適宜的人造石材，來配合各種不同的居家色彩和裝修檔次，同種類型人造石材沒有色差與紋路的差異。而且人造石材主要的材料是用石粉加工而成，較天然石材薄，本身重量比天然石材輕。在家中鋪設，可以減輕樓體承重。
在鋪設過程中，人造石材不僅可鋪設成傳統的塊與塊拼接的形式，而且可以切割加工成各種形狀，組合成多種圖案。以白色石材為底色，中央鑲嵌七彩的顏色，會產生一種創造性及奇妙的感覺。人造複合石材還能按拼接要求切割成圓、半圓、扇形等形狀，在直線條中配以柔和的曲線，給石材的冷硬中輔以柔和的感覺。同時人造石材鋪設的工藝也更簡單，人造複合石材的背面經過波紋處理，使鋪設後的牆面或地面品質更可靠。
3、用途廣泛
人造石材人造石材從誕生至今經歷幾十年的研究、開發和創新，使人造石材能開發多種材料廣泛套用與商業、住宅、甚至軍事領域等。
在商業用途上，人造石材的使用幾乎不受限制。根據產品的適應性，它可用於健康中心、醫療機構、公共寫字樓、廠礦公司、購物中心等空間裡的設備設施。當它作用於櫃檯、牆體、水槽、展示架、家具、電梯等器物時，色彩紋理設計獨特的人造石材無不顯示其體貼、溫暖、可塑性強、可自由切裁、彎曲、研磨、接合耐久等卓越性能，產品的這些特點，是消費者在使用時可以大膽創作，保持美感。
人造石材可以根據使用的需要做成各種套用等級的材料，是衛生環保材料，實心無孔，毫無隱污納垢的空洞或縫隙。其表面接縫非常緊密，不會被水滲透。因此，在飲食服務業方面，可用來設計獨創性的餐桌、陳列展台及潔淨衛生的廚房工作檯，同理，當被用於有嚴格衛生標準的醫療衛生單位時，使用者根據人體線條，靈活設計、安裝在醫療室、化驗室、外科手術室。
在家居裝飾方面，人造石材優越於一般傳統建材所沒有的耐酸、耐鹼、耐冷熱、抗衝擊的特點，作為一種質感佳、色彩多的飾材，不僅能美化是內外裝飾，滿足其設計上的多樣化需求，更能為建築師和設計師提供極為廣泛的設計空間，以創造空間，表達自然感覺。
人造石材可以根據不同的要求配方做成一種先進的合成物，因其特殊的組成成份，使它很難被磨損，又由於顏色和圖案深及材料表里，因此，可以對才質中凹紋、缺口或刮痕甚至比較嚴重的磨損，只要採取相應的辦法進行翻新，便可回復如初，向新的一樣。
人造石材現在，許多家庭在居室的廚房和衛生間的裝修中都採用了人造石材作台面。由於人造石材是模仿天然大理石的表面紋理加工而成的，具有類似大理石的機理特點，在硬度、光澤及耐磨性上都比天然大理石好，這種樹脂黏度低，易於成型、固化快，可在常溫下固化。而且，人造石材色澤、紋理細膩，花紋圖案可以由設計者自行控制確定，可任意塑造成100多種色彩斑斕、感覺優雅的不同品種。豐富的色彩想像、天然的色素和不同材質的結合可以創造出繽紛的色系。顏色與質材相得益彰，設計的空間會因此更加廣闊，人的激情也會因此而常有常新！
4、屬資源循環利用的環保利廢產業
發展人造石材產業本身不直接消耗原生的自然資源、不破壞自然環境，該產業利用了天然石材開礦時產生的大量的難以有效處理的廢石料資源，本身的生產方式是環保型的。人造石材的生產方式不需要高溫聚合，也就不存在消耗大量燃料和廢氣排放的問題。因此，人造石材產業是一個前途無量的新型建築裝飾材料產業，有著廣闊的發展空間，當前大力發展人造石材產業的條件已經具備，人造石材產業必將獲得快速的發展。
石材鑑定
人造石材是一種人工合成的裝飾材料。按照所用粘結劑不同， 可分為有機類人造石材和 無機類人造石材兩類。按其生產工藝過程的不同，又可分為聚酯型人造大理石、複合型人造大 理石、矽酸 鹽型人造大理石、燒結型人造大理石四種類型。
四種人造石質裝飾材料中，以有機類（聚酯型）最常用，其物 理、化學性能亦最好。
大理石是一種高檔的裝飾材料，選購時必須慎重，以免浪費金 錢。鑑別大理石外觀質量 可從下面幾項從手。
（1）判定花紋色調 在光線充足的條件下，將已選好的板材和同一批其它要選購 的大理 石板材同時平放在地上，站在距離它們1．5m處仔細目測。要求同一批大理石板材的花紋色調 應基本調和。
（2）檢查表面缺陷 在光線充足的條件下，將板材平放在地面上，站在距離大理石 板材 lin處觀察看不見的缺陷認為沒有缺陷；站在距板材lin處可見而在1．sin處不明顯的缺陷為無 明顯缺陷；站在距板材1．sin處 明顯見的缺陷認為有缺陷。 ’具體觀察的缺陷有i板材翹曲 ；板材表面上有無裂紋、砂眼、異 色斑點、污點及凹陷現象存在。若判定以上幾種缺陷沒有 則板材為優等品，同時板材正面不許有缺棱掉角缺陷；如果以上各項缺陷不 明顯同時也沒有 明顯的缺棱掉角，那么可以認定這塊板材為一級 品；如果有那幾項缺陷但又不影響使用，並 且板材正面只有1處長不大於8mm，寬不大於3mm缺棱或長、寬都不大於3mm掉角，則 可判斷該 板材為合格品。 板材在運輸、裝卸過程中而碰壞的，可以進行粘結（針對破裂 板材）或修補 （針對稜角缺陷、表面的坑窪或麻點）。但是粘結、修補後正面不允許有明顯痕跡，顏色要與 正面花色接近。
（3）查看標記 大理石板材的標記順序為：命名、分類、規格尺寸、等級、標準 大理石 板材命名順序為：荒料產地地名、花紋色調特徵名稱、大理石（代號為M）。 大理石板材分為 兩大類：普型板材（代號為N）：為正方形或長 方形板材；異型板材（代號為S）：為其它形 狀的板材。 大理石板材有三個等級：優等品（代號為A），一等品（代號為 B）和合格品（代 號為C）。等級劃分依據是板材的規格尺寸允許偏 差、平面度允許極限公差、角度允許極限公 差、外觀質量和鏡面光澤度。
清洗翻新
人造石材的病症基本上可分為兩大類:一類是石材微孔被異物占據,而石材本身微結構還未受到明顯破壞,如多數銹黃斑、有機色斑、鹽斑與白華、水跡和水斑、油斑和油污斑等等。對於這類病症,專業清洗是首選方法。另一類是石材微結構已經受到一定程度的破壞,如表面失光、粉化、起殼剝落、孔洞、裂紋等。對於第二類病症,一般使用翻新石材方法。
專業清洗。這是針對石材病不同成因和不同對象進行清洗的方法。我們已經多次論述石材或石質文物的清洗技術,這裡主要集中於裝飾石材的己深入石材微孔的污跡的清洗,我們稱之為石材的“深層清洗”。一般講,石材深層清洗至少應包括以下三個步驟：清洗劑經過滲透過程進入石材的微孔隙；清洗劑在石材微孔隙中與污垢分子發生物理的或化學的作用；通過吸出或稀釋等步驟清除清洗作用後的殘留物。
這裡第一和第三步是完成深層清洗所必要的基本操作,而第二步即能與污垢分子發生作用的清洗劑需要根據污垢的性質、石材的材質以及處理過程的方便而精心設計和實驗。在這裡化學方法有著獨特的效果。
目前我們已經有清洗銹黃斑、有機色斑、鹽斑與白華、部分水跡和水斑等等的清洗劑,並在繼續改進和開發新的清洗劑。除了常見的化學清洗法以外,我們在試驗一些更安全的物理清洗方法,例如採用蒸汽流、粒子流、電化學、超音波或雷射等清洗方法。
石材深層清洗中應注意以下問題：
應先作試驗。石材的“病症”千差萬別,例如形成水斑的易潮解鹽類可以有多種。因此,在不了解污跡具體成因的情況下,我們提倡先作小試驗。
謹慎選擇清洗劑。劣質清洗劑往往就是一些強酸,他們很可能引發更嚴重的石材病,例如,表面失光和粉化、水斑和鹽鹼斑、疏鬆溶蝕和泛黃等等。因此建議使用者首先應選擇可靠廠家的優質產品；其次在清洗處理前應保護好不準備清洗的部分,在清洗處理完畢後應清除殘留的化學品；另外,對石質文物的清洗應請有關專家論證。
如何判斷人造石材的質量優劣
人造石材按生產方法不同分為四類，但實際上套用較多的有兩類：聚酯型人造大理石（簡稱人造大理石）和水泥型人造大理石（俗稱水磨石）。因為人造石材重量輕、強度高、耐腐蝕、耐污染、施工方便、花紋圖案多樣、價格低，所以是理想的裝飾材料，套用也很廣泛。但是，人造石材的質量也有差異，質次的人造石材常常具有以下幾個特徵：
（1）花紋圖案的裝飾性差
人造石材，特別是人造大理石的花紋圖案是仿照天然大理石的花紋圖案設計生產的。仿照逼真的人造大理石具有可以亂真的裝飾效果，而質次的人造大理石，其表面圖案花紋不美觀，裝飾效果極差。對於水磨石而言，若水泥品種顏色及彩色石子顏色搭配不好，也會影響其表面的裝飾性的。
（2）外觀質量不符合要求
對於人造大理石和水磨石，國家標準也規定了相應的外觀要求，並以此劃分它們的質量等級。合格的人造石材外觀應符合這些要求，而質次的人造石材，其外觀缺陷則超出了標準範圍，也必將影響飾面的裝飾效果。所以外觀質量是判定人造石材質量優劣的重要因素。
（3）規格尺寸不符合要求
對於製成板材的人造大理石和水磨石，在鋪貼時也存在著表面平整度和拼縫整齊度的要求。所以國家標準也規定了它們應該滿足的尺寸偏差及平整度要求，以保證整個裝飾面的平整和線型整齊。若生產加工過程中，規格尺寸控制不嚴就會產生質次的人造大理石板材，也就是規格尺寸等不符合規定要求的板材。
（4）理化性能指標不合格
同樣是作為裝飾用的人造石材，選材時仍然主要是依據其表面的裝飾性能而定。但評價質量優劣時，除考慮裝飾性能外，還要考慮其理化性能（如抗壓強度、抗折強度、硬度、耐污染性、耐腐蝕性、耐久性等等），這些性能是保證裝飾性能常久發揮的必要條件。如聚酯型人造大理石，因其主要粘結材料是有機高分子材料，在實際使用時，特別是在陽光、熱、空氣等長期作用下會老化變質。對於以水泥為粘結料的水磨石，若生產時養護不好會使板材表面有比較多的孔隙，若在使用時沾上各種污染物，如油污、口紅、醋、醬油、墨水、紅藥水等，則會被吸收而污染表面，影響美觀。
總之，同判定天然石材的質量優劣一樣，評價人造石材的質量時，也應綜合考慮。
發展優勢
1、發展人造石材產業的6大優勢
1）資源優勢
人造石材天然大理石、花崗石在開採加工中會產生70%以上的廢石料，浪費資源污染環境。據相關資料報導：中國已成為世界第一的石材生產、銷售和出口大國，年總產值達1000多億元人民幣，但中國礦山開採技術落後，大多數仍採用原始的爆破炸山方式開礦，其荒料成材率（2-3m的立方體）僅占15%5-20%，開採設備較好的其成材率也不過30%，其餘70%-80%的寶貴資源變成了廢石渣，既便按中國年開採石材30%的成材率計算，即會年產生2500萬噸的廢石料，也就是說開三座礦山就會有兩座以上的礦山資源變成廢石山，寶貴的資源損失觸目驚心。石材加工廠在板材加工中又會產生30%以上的廢料，因此，人造石的主要原料天然石材下腳料可以說是取之不盡用之不竭。這使人造石材產業的發展有了資源上的保障。
2）技術優勢
人造石材產業從誕生到現在走過了近半個世紀，在這半個世紀的歷程中人造石材技術得到了長足的發展，積累了豐富的技術資源。無論從人造石材的原料、輔料、配方、粘合劑、花色、品種、規格、科研體系、生產體系技術的成熟度等多方面都具備了大發展的基礎。
3）市場優勢
中國是一個有著13億人口的國家，這樣的一個高速發展的大國對家居裝飾材料的需求可以說是無限的大，因此人造石材僅僅是在中國就有無限廣闊的市場空間，世界市場人造石材的容量之大就可想而知了。
4）管理優勢
改革開放的30年是中國各項事業高速發展的30年，建材產業作為關係千家萬戶的一個大產業更是得到了史無前例的發展。在我國，建材產業已經發展成了上下游產業鏈齊全、功能綜合配套的產業集群，已經形成了一個大的建材產業體系，行業管理、產業管理的框架已經建立並完善起來，作為建築裝飾材料產業的人造石材行業目前已經具備了快速發展的條件。
5）渠道優勢
經過30多年的發展，在建築裝飾材料領域我們已經形成了從施工、設計、各級代理經銷商和生產廠家一條龍、立體化的高度發達的建材流通體系，我們的建材流通渠道已經形成，這為人造石材的流通帶來了極大的便利。
6）政策優勢
人造石材屬於國家積極鼓勵發展的集利廢、資源再利用、節能、綠色生產概念於一體的循環經濟產業，相對於陶瓷高能耗的生產方式，人造石材綠色的生產方式具有巨大的優勢並會越來越能顯現出來。這就使得這個產業在各個區域的發展都不會引發嚴重的環保問題，不存在區域經濟發展階段性的政策風險，具備長期發展的條件和基礎，這就為這一產業的持續發展排除了政策上的隱患和障礙，使企業規避了區域經濟產業政策上的不確定風險。
巨大意義
1）經濟意義
人造石材把開採天然石材產生的巨量的廢料用作人造石材的主要原料，變廢為寶生產人造石材，生產出比天然石材更多的建築裝飾材料，無疑具有巨大的經濟意義。
2）社會意義
圍繞人造石材產業的發展形成的產業集群能吸收了大量人員就業，帶動區域經濟的發展無疑具有巨大的社會意義；人造石材所提倡和彰顯的人類生產方式的環保理念對社會的進步和循環經濟理念的深入人心更是意義重大。
3）環保意義
石材礦山開採帶來70%以上的廢石料，處理這些廢石料或占用土地堆放或進行填埋，損毀了大量的寶貴土地，使石材資源變成了危害環境的一大公害。這些廢石料經挑選除生產一部分工藝品、彩石砂粒，高白度的大理石廢料生產一些輕重質碳酸鈣以外，其他均無有效有經濟價值的方法來利用它。在連綿數十里的各個礦區隨處可見各色的亂石渣塊成山成嶺，填滿山溝，破壞了的環境還易形成土石流。而人造石材產業的崛起為徹底解決這一問題找到了出路。
耐磨型的人造石牆地磚是以天然大理石礦在開採中產生的廢石料為主要原料製成，由於大面積鋪裝色差微小、色彩豐富、具有天然石的耐磨性，沾水不滑、裝飾效果美觀、高檔等優點，已開發國家已大量套用於建築裝飾等領域。變廢為寶意義重大。
發展方向
人造石材相對於有著悠久歷史的石材和陶瓷材料來說，於二十世紀六十年代誕生的人造石材是建築裝飾材料中的新貴，它於1965年誕生於美國。
這種由天然石材經過加工處理，粉碎後強化聚合而成的人造石材，是一種環保型的材料。其結構集有天然石材的堅韌、結實而全無毛細孔，更將木材的靈活設計和大理石的典雅特質集於一身。不僅可以做成鋪貼牆地面的高檔磚料，也可作成洗碗盆、洗臉盆等各種形狀，利用特有的同色合劑，可與同材質的台面連線而成一整體，接口光滑平順。而且設計靈活，可依個別要求造出不同凡響的弧度與角度，顏色搭配亦隨心所欲。此外，一般的污漬，可用清水或清潔劑清洗，亦可用細紗或百潔布輕擦，即能恢復光澤，在家居室內設計裝飾中深受歡迎，在未來的發展中大有成為家居裝飾主流材料之勢。
石材是一種稀缺資源，透露著高貴典雅的氣質，高檔優質的石材在市場上千金難求，因而，一直以來石材都受到皇室貴族的追捧。美中不足的是，石材具有天然放射性，使用在室內空間不符合現代人講求的環保生活理念。仿石材瓷磚具備真實石材的自然紋理，本身石材含有放射性物質，並且易腐蝕，不易清理，通過技術處理後生產出仿石材的瓷磚，不但外觀逼真、時尚，同時還具有高亮度、低滲水率、無輻射等優點。
個性化瓷磚在色調、紋理上都很有特點，有金屬質感的、有凹凸不平的。對於整個瓷磚市場來說，"仿古"系列的銷量一直很好，仿古磚是所有亞光磚的總稱，表面不亮，包含範圍很廣，仿皮紋、仿牆紙、仿木地板、仿金屬等等都包括在內。在這其中，仿木瓷磚頗受消費者喜愛，原因是其解決了木地板所不能達到的防水、耐磨等功能。
隨著現代技術的發展，人造石材技術也在越來越精密，它能根據人們的需要進行個性化的創新，能根據市場的需求生產出滿足社會需求的新產品，新工藝，所以說未來石材行業走人造石材道路是一種必然的趨勢。
面臨問題
人造石材人造石材產業面臨的主要問題主要有以下幾個方面：
1）各生產廠家產品的技術和質量標準不統一，國家也沒有推出相應的標準規範行業的發展，造成市場秩序混亂，不利於產業的持續健康發展；
2）市面上提供的人造石材生產裝備的性能質量良莠不齊，生產裝備廠家魚龍混雜很難保障市面上的人造石材的質量性能，為質量低劣低價傾銷的人造石材產品打開了方面之門，影響人造石材的市場形象，歷史上一個好的產品被“李鬼”搞垮的例子很多，危及行業的正常發展；
3）行業管理粗放，難以有效促進行業的規範發展。
人造石材保養與維護
1.除去多數污跡和髒物
用肥皂水或含按氨水成份的清潔劑清洗（如：洗潔精清洗石球）。
2.除去水垢
用濕抹布將水垢除去再用乾布擦淨。
3.去刀痕、灼痕及刮傷（方法一）
如果台面光潔度要求是啞光，用400-600目砂紙磨光直到刀痕消失，再用清潔劑和百潔布恢復原狀。
4.去刀痕、灼痕及刮傷（方法二）
如果台面光潔度是鏡面，先用800-1200目砂紙磨光，然後使用拋光蠟和羊毛拋光圈以1500-2000rpm低速拋光機拋光，再用乾淨的棉布清潔台面。
5.台面翻新
由於不同原因使台面有較多劃痕，或由於使用時間較長（1-2年）影響美觀。請專業技術人員先用打磨機打磨，再用拋光機拋光。
